REVIEW/Đánh giá - Corsair SFX SF1000 ATX3.1/PCIe5.1 1000W



Corsair, hãng sản xuất linh phụ kiện máy tính tới từ Mỹ vừa cho ra mắt sản phẩm nguồn máy tính(PSUs) SF1000 ATX3.1/PCIe5.1 có mức công suất 1000W lớn nhất trong dòng sản phẩm SF series dành cho hệ sinh thái ITX/SFF/MiniPC . Ngoài ra SF1000 ATX3.1/PCIe5.1 còn đạt tiêu chuẩn ATX3.1, được trang bị đầu cấp nguồn 12V-2x6/PCIe5.1. Hiệu suất đạt chuẩn Cybenetis Platinum, 100% tụ điện nhật bản và sử dụng toàn bộ cáp cấp nguồn dạng rời bọc lưới từng sợi có tính thẩm mĩ cao

I-Hộp và Phụ kiện:
Hộp của SF1000 ATX3.1/PCIe5.1 có kích thước nhỏ nhắn, tông màu Vàng Đen tương tự như các dòng sản phẩm khác của Corsair, Thông tin kĩ thuật được in chi tiết ở mặt sau của hộp



phụ kiện kèm theo SF1000 ATX3.1/PCIe5.1 gồm có: 1x Dây nguồn chuẩn US, 6x ốc bắt nguồn, 3x Dây velcro cột cáp, 10x dây rút(zip tie), 1x sách HDSD

II-PSU
1-Bên ngoài

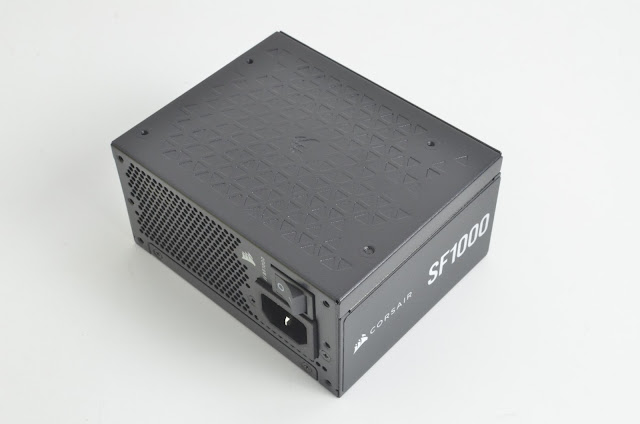

SF1000 ATX3.1/PCIe5.1 có kích thước SFX tiêu chuẩn, Sử dụng quạt làm mát 92mm lớn nhất trong phân khúc. Mặt lưng được dập nổi cách điệu và sử dụng hệ thống cáp dạng 100% rời




Công suất danh định 1000W , Single rail 12V@1000W , ActivePFC full range 100~240V

SF1000 ATX3.1/PCIe5.1 sử dụng hệ thống cáp dạng rời type 5 gồm có
1x 24pin Mainboard: 30cm
2x 4+4pin ATX12V: 40cm
4x 6+2pin PCIe: 40cm
1x 12+4pin 12V-2x6/PCIe5.1 600W: 40cm (16AWG)
8x SATA: 10cm + 10cm + 10cm + 10cm
3x ATA: 10cm + 10cm +10cm
Do thiết kế cho case mini PC vì thế cáp của SF1000 ATX3.1/PCIe5.1 rất ngắn . Và chắc chắn không thể sử dụng cho case ATX truyền thống

2-Bên trong
SF1000 ATX3.1/PCIe5.1 do Greatwall sản xuất (OEM) với thiết kế APFC + Cộng hưởng LLC + SR + DC to DC(VRMs) . Bên trong dày đặc linh kiện với mức công suất danh định 1000W,  Ở PSU SFX nơi “tấc đất tấc vàng” với mật độ công suất cao. thì việc tính toán bố trí linh kiện sao cho dễ dàng làm mát cũng như không chặn luồng gió từ quạt tản nhiệt luôn là ưu tiên hàng đầu của các NSX .



Bảng linh kiện được sử dụng trên SF1000 ATX3.1/PCIe5.1

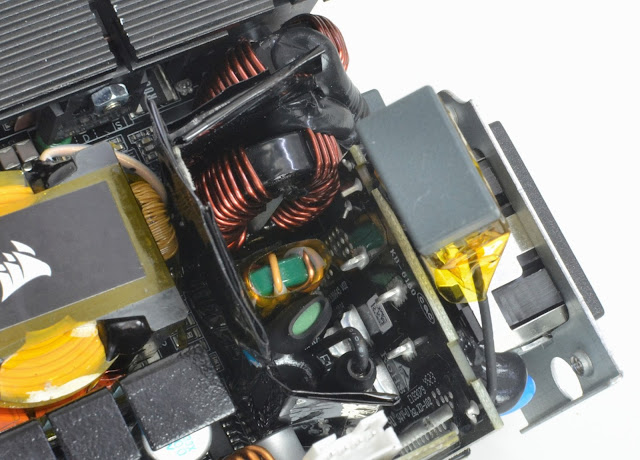

Tầng lọc nhiễu EMI nằm toàn bộ trên bo mạch chính với đầy đủ 2 lớp lọc kèm theo thành phần chống sét MOV. Thành phần giảm dòng khởi động đc bố trí ngay phía sau cặp diode cầu với 1 NTC 5ohm đi kèm với 1 rờ-le (bypass)


Cặp Diode cầu GBUE2560 (25A x2) được đính trên phiên tản nhiệt Mosfet công suất tầng PFC&LLC giúp nâng cao khả năng tản nhiệt, Tụ chính Rubycon(Nhật Bản) có thông số 740uF/420V



Tầng PFC sử dụng 2 Mosfet IPW60R070C6(53A) đến từ Infineon (Đức). IC tạo dao động cho tầng PFC có mã CM6502UHHX do Champion sản xuất đi kèm theo 1 IC disconect CM03X giúp giảm hao phí ở chế độ nghỉ.


Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng 1 cặp Mosfet của hãng STmicro STP50N60DM6 (36A). IC tạo dao động cho tầng PWM/LLC cũng như điều khiển các mosfet chỉnh lưu đường 12V là loại Champion CM6901X

Đường 12V duy nhất được chỉnh lưu đồng bộ bởi 8 Mosfet Infineon BSC010N04LS6 được hàn ở mặt dưới của bo mạch chính và sẽ tản nhiệt trực tiếp qua lớp vỏ ở phần lưng PSU

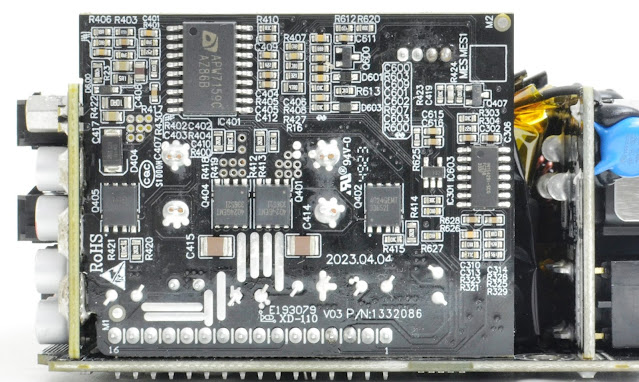

IC giám sát hoạt động IN1S429I cung cấp 4 chế độ bảo vệ cơ bản OVP/UVP/SCP/OCP. Kế bên là khối mạch VRM của đường 3.3V và 5V với  IC dao động 2 kênh APW7159C lái 4 Mosfet AP4024GEMT. ờ phía sau là vi điều khiển PIC16F1824 được lập trình nhằm kiểm soát chế độ hoạt động của quạt làm mát.

Mạch cấp trước 5Vsb sử dụng IC combo Quasi-resonant(giả cộng hưởng) ICE5QR1680AG. Bên khu vực thứ cấp sẽ được chỉnh lưu đồng bộ bời 1 Mosfet DMT10H009LPS giúp nâng cao hiệu suất chuyển đổi


Cả 3 đường điện đều sử dụng tụ rắn để lọc nhiễu với 2 thương hiệu Nhật Bản quen thuộc là Nichicon/FPCAP và Nippon/NPCAP. Ngoài ra  SF1000 ATX3.1/PCIe5.1 còn được trang bị thêm nhiều tụ gốm (MLCCs)
Mạch in của SF1000 ATX3.1/PCIe5.1 tương đối sạch các mối hàn rất chỉnh chu. không có chân linh kiện thừa hay vết hàn dư nào


III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load
Chất lượng điện áp thu được từ SF1000 ATX3.1/PCIe5.1 là rất tốt. Điện áp dao động nhỏ nằm gọn trong chuẩn ATX3.0 yêu cầu. Do trang bị DC to DC nên không có điều bất thường dù chỉ là nhỏ nhất ở các mức tải không đồng đều (CL). Hiệu suất tối đa đạt được 94,63@230Vac với chuẩn Cybenetics Platinum
SF1000 ATX3.1/PCIe5.1  cũng là số ít bộ nguồn của Corsair chính thức loại bỏ đường -12V khi phía intel không yêu cầu PSU chuẩn ATX3.0 trở đi cần phải trang bị. vì thế chúng ta sẽ ko thấy số liệu thu được của đường điện này





2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của SF1000 ATX3.1/PCIe5.1 ở mức trung bình khi đạt khoảng 80A

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0/3.1 )
Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. SF1000 ATX3.1/PCIe5.1 có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra


-50Hz Low load:


-50Hz High load:


-10kHz Low load:


-10kHz High load:




120% Load:

160% Load:

180% Load:

200% Load:


4-Ripple & Noise ( Nhiễu AC cao tần):
Nhiễu cao tần của SF1000 ATX3.1/PCIe5.1 đạt mức tốt. khi đường 12V tối đa khoảng trên dưới 35mV và các đường điện còn lại chỉ khoảng trên dưới 20mV








5-Hold-up time ( thời gian lưu điện)
SF1000 ATX3.1/PCIe5.1 vừa đủ để đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 16,4mS/16mS và Đường 12V rời khỏi mức điện áp an toàn sau tận 19,8mS/17mS




6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên SF1000 ATX3.1/PCIe5.1 hoạt động tốt và nhạy.với điểm cắt dòng hợp lí. Không có gì để phàn nàn về các bước thử này



7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000 để đo dòng rò


8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Tính năng semi-fanless(Zero RPM) là mặc định trên SF1000 ATX3.1/PCIe5.1 Quạt làm mát chỉ bắt đầu hoạt động khi tải trên 50% công suất danh định và tăng dần cho tới khoảng 3000RPM để làm mát khối linh kiện công suất nằm chật kín bên dưới. Điều này giúp nhiệt độ PSU nóng nhất chỉ khoảng 80°C tại khu vực biến áp chính và ngõ ra của cuộn sơ cấp cũng là ngõ vào của các mosfet chỉnh lưu đồng bộ ở mặt bên dưới


SF1000 ATX3.1/PCIe5.1 sử dụng quạt làm mát được Corsair đặt làm riêng có mã NR092P Fluid Dynamic Bearing(FDB). 12V 0.22A, có tốc độ tối đa khoảng 3000RPM


 IV-Kết luận:
Corsair SF1000 ATX3.1/PCIe5.1 có phẩm chất điện áp và chất lượng linh kiện tốt, Hiệu suất cao đạt 94,63%@230Vac đạt chuẩn Cybenetics Platinum. Là bộ nguồn ATX3.1 được trang bị đầu nguồn 12V-2x6/PCIe5.1 tương thích tốt với các thế hệ card đồ họa mới từ NVIDIA
SF1000 ATX3.1/PCIe5.1 là sự lựa chọn hấp dẫn cho các cấu hình ITX/SFF/Mini PC cao cấp sử dụng 01 card đồ họa thế hệ mới RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt (Tụ điện Nhật Bản)
-Chất lượng điện áp tốt (đạt 200% power excursion)
-Hiệu suất cao 94,63%@230Vac ( Cybenetics Platinum)
-Semi fanless với quạt FDB tuổi thọ cao
-Trang bị đầu nguồn 12V-2x6/PCIe5.1
Khuyết điểm:
-Tương đối ồn khi tải nặng


* do có sự sai sót thông in trong việc in ấn vỏ hộp. Bộ nguồn Corsair SFX SF1000 đạt chứng nhận ATX3.1/PCIe5.1 thay vì ATX3.0/PCIe5.0

-Xin cảm ơn Corsair đã cung cấp sản phẩm Review!
