REVIEW/Đánh giá - VSP VGP750 750W
Sau khi công bố dòng sản phẩm phân khúc cao cấp TEREX VXP850/1000 ATX3.0/PCIe5.0 đạt chứng nhận 80Plus Gold. VSP tiếp tục cho ra mắt dòng sản phẩm VGP được định vị ở phân khúc tầm trung và phổ thông, đạt chuẩn 80Plus Bronze, VGP mang trong mình các tính năng hấp dẫn ở phân khúc này như: Active PFC fullrange và trang bị mạch DC to DC(VRMs) giúp sử dụng điện năng hiệu quả hơn điều mà trước đây chỉ có ở phân khúc tầm trung trở lên.
Link chứng nhận 80plus: https://www.clearesult.com/80plus/manufacturers/VSPtech
VGP có 3 mức công suất chính là 550W, 650W và 750W. Chúng ta sẽ tiếp tục thử nghiệm phiên bản 750W cũng là phiên bản có mức công suất lớn nhất trong dòng sản phẩm VGP
I-Hộp và Phụ kiện:

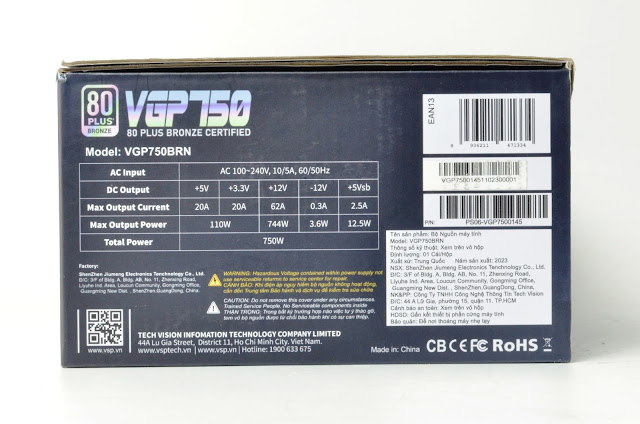

Hộp của VGP750 có kích thước trung bình tông màu xanh đen tương tự 2 phiên bản có công suất thấp hơn đã được thử nghiệm và đánh giá cách đây ít hôm. Các thông số kỹ thuật đc in khá đầy đủ ở các mặt sau hông hộp.
Hộp của VGP750 có kích thước trung bình tông màu xanh đen tương tự 2 phiên bản có công suất thấp hơn đã được thử nghiệm và đánh giá cách đây ít hôm. Các thông số kỹ thuật đc in khá đầy đủ ở các mặt sau hông hộp.
Phụ kiện kèm theo VGP750 gồm có :1x dây nguồn EU type, 4x ốc vặn, 4x dây rút(zip tie), 1x Sách HDSD
II-PSU
1-Bên ngoài:
VGP750 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen với phần chắn fan có lổ thoát khí lớn nhằm giảm tiếng ồn do gió rít qua, Nguồn sử dụng quạt làm mát 120mm đi kèm với hệ thống cáp bẹ đen với dây 24pin bọc lưới đen
1-Bên ngoài:
VGP750 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen với phần chắn fan có lổ thoát khí lớn nhằm giảm tiếng ồn do gió rít qua, Nguồn sử dụng quạt làm mát 120mm đi kèm với hệ thống cáp bẹ đen với dây 24pin bọc lưới đen
Công suất danh định: 750W, Single rail 12V@744W, Active PFC fullrange 100-240Vac
Hệ thống cáp dạng bẹ đen của VGP750 gồm có:
-1x 24pin Mainboard (55cm)
-2x 4+4pin ATX12V (60cm)
-4x 6+2pin PCIex (50cm+15cm)
-6x SATA (40cm+15cm+15cm)
-3x ATA (40cm+15cm+15cm)
-1x 24pin Mainboard (55cm)
-2x 4+4pin ATX12V (60cm)
-4x 6+2pin PCIex (50cm+15cm)
-6x SATA (40cm+15cm+15cm)
-3x ATA (40cm+15cm+15cm)
2-Bên trong:

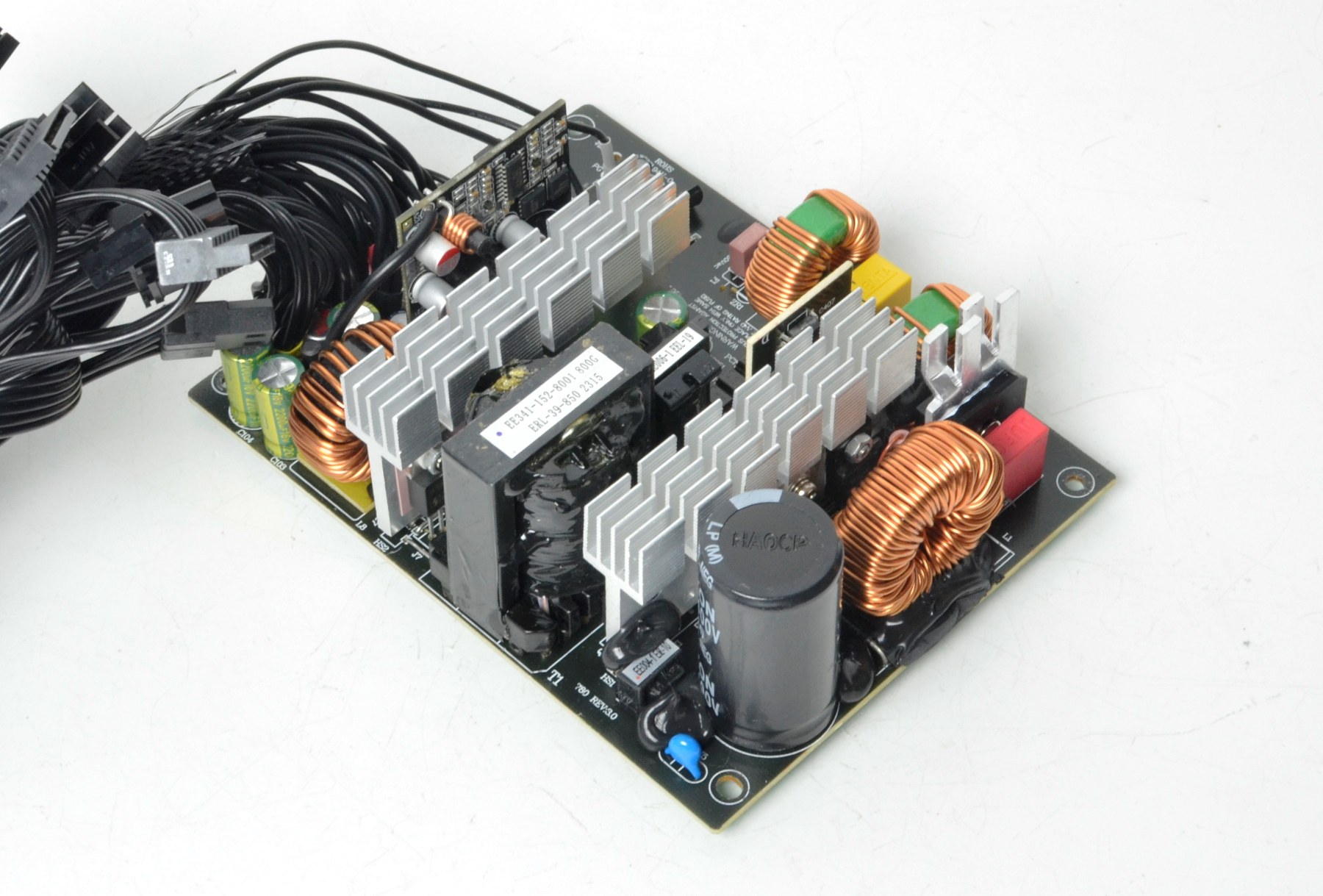

VSP chọn JiuMeng làm sản xuất (OEM) cho dòng sản phẩm VGP series của mình với Platform sử dụng thiết kế Active PFC + Dual forward + chỉnh lưu đồng bộ + DC to DC(5V & 3.3V), nhằm nâng cao hiệu quả sử dụng điện năng so với thiết kế kiểu truyền thống
VSP chọn JiuMeng làm sản xuất (OEM) cho dòng sản phẩm VGP series của mình với Platform sử dụng thiết kế Active PFC + Dual forward + chỉnh lưu đồng bộ + DC to DC(5V & 3.3V), nhằm nâng cao hiệu quả sử dụng điện năng so với thiết kế kiểu truyền thống

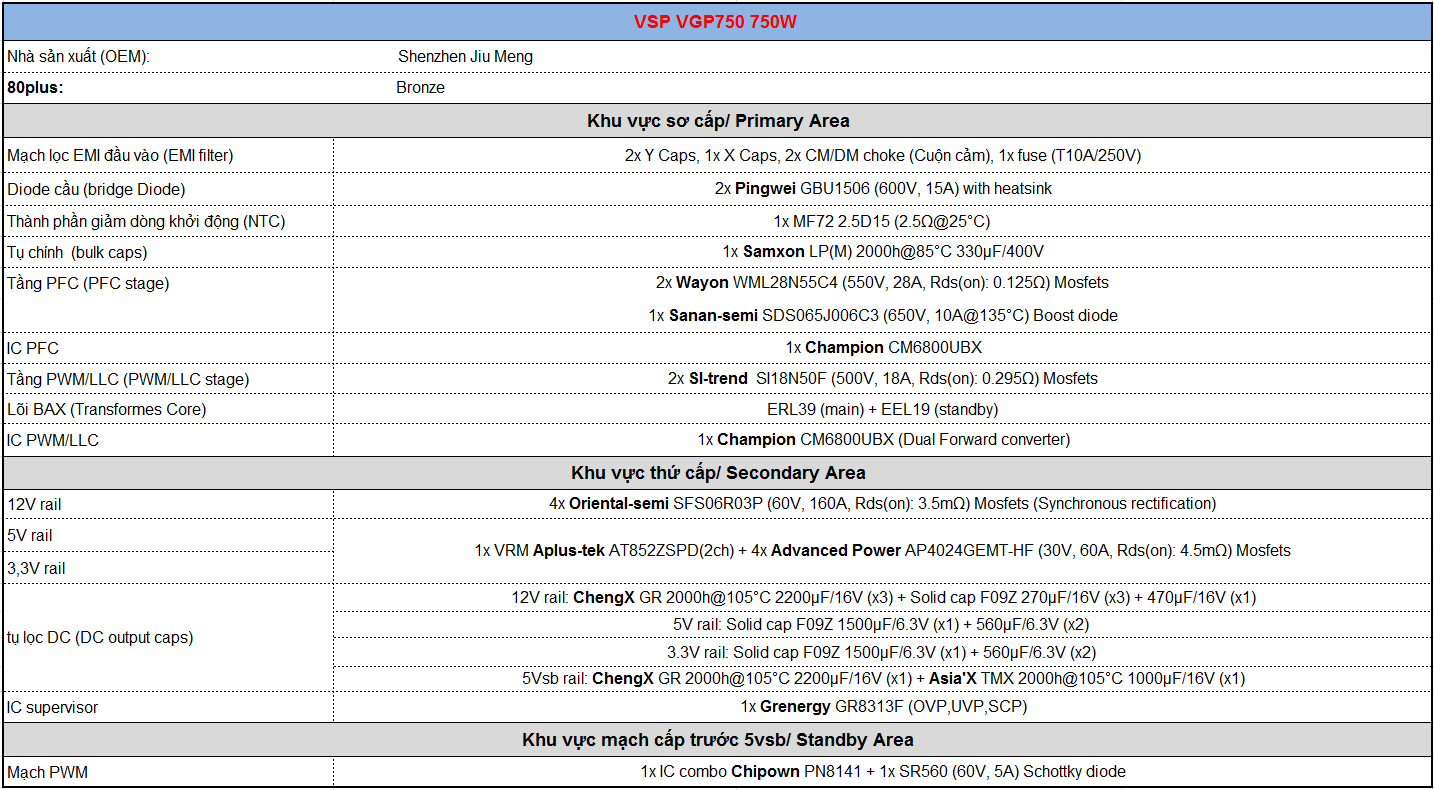

Bảng linh kiện được sử dụng trên VGP750:
VGP750 trang bị mạch lọc nhiễu EMI 2 lớp. Diode cầu sử dụng một cặp GBU1506(15A x2) tương tự phiên bản 650W, các diode cầu này đều được trang bị tấm tản nhiệt riêng biệt nhằm đảm bảo khả năng hoạt động ở lưới điện 100-110V
Tụ chính tới từ hãng Samxon với mức điện dung khá khiêm tốn là 330uF/400V . Điều này chắc hẳn sẽ có tác động ít nhiều tới thời gian lưu điện (Hold up time)
Tầng PFC sử dụng 2 Mosfet Wayon WML28N55C4(28A) và tầng PWM sử dụng 2 Mosfet SI-trend SI18N50F(18A) . IC dao động Champion CM6800UBX sẽ làm nhiệm vụ điều khiển hoạt động cho cả 2 tầng PFC và PWM
VGP750 với thiết kế mạch chỉnh lưu đồng bộ dùng Mosfet sẽ giúp nâng cao hiệu suất hoạt động cũng như độ chịu tải cao so với Diode xung truyền thống. với 4 Mosfet của hãng Oriental-semi SFS06R03P (160A)
Đường 5V và 3.3V được tạo ra từ khối mạch VRMs(DC to DC) sử dụng IC dao động Aplustek AT8852Z(2ch) lái 4 Mosfet Advance Power AP4024GEMT(60A), VGP750 cũng sử dụng tụ rắn để lọc nhiễu ngõ ra cho 2 đường điện này.
III-Thử nghiệm:
1-Load testing ( Thử tải):
Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
1-Load testing ( Thử tải):
Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
VGP750 hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất gần 90%@230Vac đạt chuẩn 80Plus Bronze. Do trang bị tính năng DC to DC vì thế các đường điện đều đạt yêu cầu ngay tại những bài kiểm tra tải không đồng đều (CL)
3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )
VGP750 có mức điện áp dao động nhỏ, và có chỉ số điện áp tốt hơn 2 phiên bản 550W và 650W khi các đường điện đều dao động trong chuẩn ATX yêu cầu
-50Hz Low load:

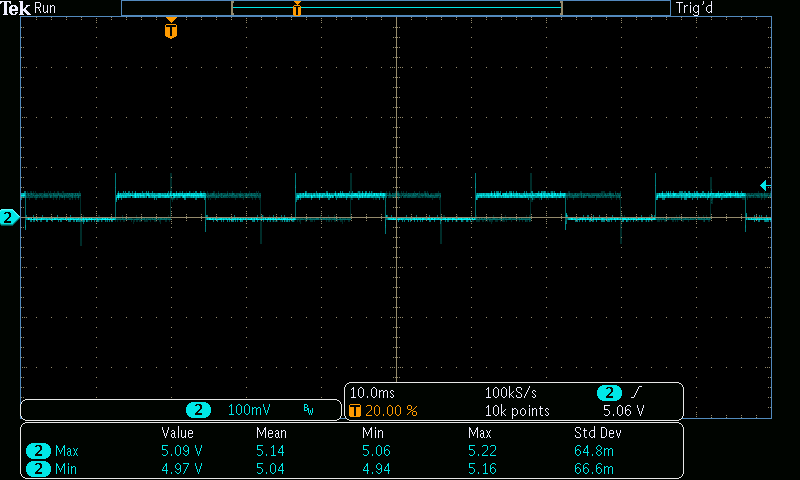

-50Hz High load:
-10kHz Low load:
-10kHz High load:
4-Ripple & Noise ( Nhiễu AC cao tần):
VGP750 đạt mức tốt khi các đường điện chính đều dưới 30mV
5-Hold-up time ( thời gian lưu điện)
VGP750 có mức lưu điện khá thấp so với tiêu chuẩn ATX yêu cầu. có thể cải thiện bằng việc nâng cấp điện dung tụ chính
6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên VGP750 hoạt động tốt và nhạy. Không có gì để phàn nàn về các bước thử này
7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò
7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Linh kiện nóng nhất trên VGP750 chính là phần NTC với mức nhiệt đô khoảng trên dưới 80°C. Tuy được sinh ra có thể hoạt động ở nhiệt độ cao một cách bình thường. Nhưng việc này sẽ làm tăng hao phí đôi chút rơi trên NTC cũng như làm nóng khu vực xung quanh lên
Fan curve của VGP750 không có quá nhiều điều để nói khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa hơn 2000RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới. Đánh đổi lại là sự êm ái
VGP750 sử dụng quạt làm mát tới từ hãng Power year PY-1225M12S 12V 0.26A, Sleeve bearing, có tốc độ tối đa khoảng 2000RPM
IV-Kết luận:
VSP VGP750 có chất lượng điện áp tốt và chất lượng linh kiện khá, hiệu suất cao đạt tới gần 90%@230Vac. Mẫu mã bắt mắt, trang bị mạch DC to DC (VRMs) và Active PFC dải rộng, đáp ứng được các vùng có lưới điện sinh hoạt chập chờn. Hệ thống cáp dạng bẹ đen với 2 đầu cấp nguồn CPU 8pin
VGP750 là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất dưới 250W
Ưu điểm:
-Chất lượng linh kiện khá
-Chất lượng linh kiện khá
-Chất lượng điện áp tốt
-Active PFC fullrange 100-240Vac
-Hiệu suất đạt 89.8%@230Vac- 80Plus Bronze
-Hiệu suất đạt 89.8%@230Vac- 80Plus Bronze
-DC to DC (VRMs)
Khuyết điểm:
-Cần cải thiện Hold up time
*Các sản phẩm VSP VGP750 được bán chính thức sẽ sử dụng tụ chính Nhật Bản Toshin kogyo và quạt làm mát rifle bearing đem lại tuổi thọ hoạt động cao hơn ( chi tiết tại video review phía trên)
-Xin cảm ơn VSP đã cung cấp sản phẩm review!
