REVIEW/Đánh giá - MSI MPG A850G ATX3.0/PCIe5.0 850W

MSI vừa cho ra mắt dòng sản phẩm nguồn máy tính(PSU) MPG A850G ATX3.0/PCIe 5.0 tại thị trường Việt Nam, Là dòng sản phẩm hoàn toàn mới so với thế hệ tiền nhiệm MPG A850GF, nhằm đáp ứng tiêu chuẩn ATX3.0 và hổ trợ đầu cấp nguồn PCIe 5.0/12VHPWR mới trên dòng card đồ họa RTX4000 của Nvidia

MPG A850G ATX3.0/PCIe 5.0  mang trong mình các tính năng của dòng sản phẩm cao cấp như: 80Plus Gold, Active PFC fullrange, 100% tụ nhật bản, Sử dụng toàn bộ cáp dạng rời ( full modullar) và chế độ semi-fanless với quạt FDB độ bền cao. Ngoài ra với việc đạt được tiêu chuẩn ATX3.0/PCIe5.0 bộ nguồn này có thể chịu được dòng tiêu thụ tức thời(peak) gấp 2 lần mức công suất danh định mà vẫn đảm bảo khả năng hoạt động ổn định
I-Hộp và Phụ kiện

Hộp có kích thước lớn, tông màu đen tím, các thông số kĩ thuật được in ở tất các mặt của hộp

Phụ kiện kèm theo chỉ dừng ở mức cơ bản gồm có 1x dây nguồn EU type, 4x ốc bắt nguồn và Sách HDSD

II-PSU
1-Bên ngoài:

MPG A850G ATX3.0/PCIe 5.0 có kích thước dài hơn ATX tiêu chuẩn khoảng 1cm. Lớp vỏ được sơn tĩnh điện màu đen với các tấm nhôm cách điệu sáng màu. Nguồn sử dụng quạt làm mát 135mm với công tắc chuyển chế độ semi-fanless tiện dụng

Công suất danh định: 850W, Single rail 12V@70,8A, Active PFC full range 100-240Vac, 80Plus Gold

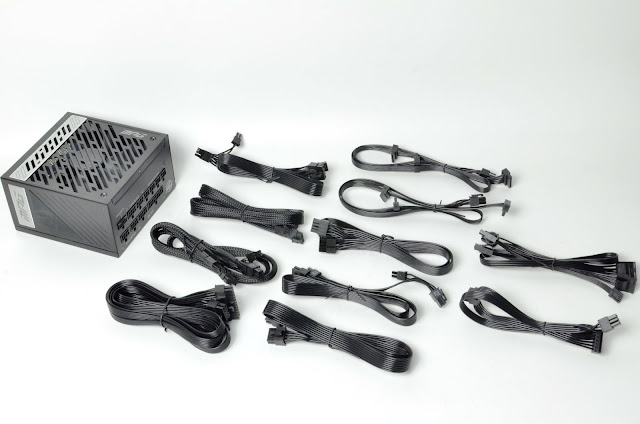

Hệ thống cáp 100% dạng rời gồm có:
1x 24pin Mainboad: 60cm
2x 4+4pin ATX12V: 70cm
4x 6+2pin PCIe: 60cm + 15cm

1x 12VHPWR/PCIe5.0 to 2x 6+2pin PCIe: 60cm
1x 12VHPWR/PCIe5.0: 60cm
8x SATA: 50cm + 15cm + 15cm + 15cm
4x ATA: 50cm + 15cm + 15cm + 15cm
1x FDD

2-Bên trong:

MSI tiếp tục chọn CWT làm đối tác sản xuất(OEM) dòng sản phẩm MPG A850G ATX3.0/PCIe 5.0, Do có kích thước nhỏ với mật độ công suất cao nên bo mạch chính dày đặc linh kiện. Sử dụng thiết kế mạch với công nghệ gần như mới nhất hiên nay: Active PFC + Cộng hưởng LLC + Chỉnh lưu đồng bộ ngõ ra + DC to DC cho 5v và 3.3V.

Bảng linh kiện được sử dụng trên MPG A850G ATX3.0/PCIe 5.0

Tầng lọc nhiễu EMI đầy đủ với 2 lớp lọc, ngoài ra trên dây dẫn từ jack cắm AC đầu vào cũng được gắn các lõi ferrit nhằm lọc nhiễu. kèm theo đó thành phần chống sét MOV và IC discharge tụ X nhằm giảm hao phí khi PSU hoạt động

Cặp Diode cầu GBU1506 (15A x2) công suất lớn được đính trên phiến tản nhiệt riêng. Đem lại khả năng tản nhiệt tốt hơn và đảm bảo khả năng hoạt động ổn định liên lục. Tụ chính Nhật Bản Nichicon có thông số 400V/680uF với nhiệt độ hoạt động tối đa đạt 105oC

Tầng PFC sử dụng cặp Mosfet STF33N60M2 (26A) tới từ hãng STmicro. Kèm theo một Diode xung Infineon IDDD08G65C6(8A@150oC). IC dao động điều khiển hoạt động tầng PFC là loại Champion CM6500UNX đi cùng với một IC ngắt kết nối CM03X

Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng 1 cặp Mosfet của hãng Infineon IPA60R190P6 (20.2A). IC tạo dao động cho tầng PWM/LLC cũng như điều khiển các mosfet chỉnh lưu đường 12V là loại Champion CU6901VAC

Có tất cả 6 Mosfet ONsemi NVMFS5C430N (185A x6) làm nhiệm vụ chỉnh lưu đồng bộ cho đường 12V duy nhất trên PSU. Các Mosfet này nằm trên 1 bo module nhỏ cắm trên bo mạch chính giúp tiết kiệm diện tích cũng như hứng luồng gió làm mát dễ dàng hơn

IC giám sát hoạt động WT7502R cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Kế bên là 1 vi điều khiển PIC16F1503 được lập trình nhằm kiểm soát chế độ hoạt động của quạt làm mát. Bo module phía sau là khối mạch VRM của đường 3.3V và 5V với 1 IC dao động 2 kênh uP3861P lái 2 cặp mosfet QN3107M6N và QM3054M6

Đường cấp trước 5Vsb được tạo ra từ 1 IC combo On-bright OB3265T đóng gói dạng SOIC 7pin

MPG A850G ATX3.0/PCIe 5.0 sử dụng toàn bộ tụ điện nhật bản với các thương hiệu khá nổi tiếng như Nichicon, Nippon và tụ rắn NPCAP/FPCAP

Do phần lớn linh kiện được hàn ở mặt trên kể cả linh kiện SMD vì thế phần mạch in phía dưới khá trống trải với mối hàn sáng bóng và không có chân linh kiện thừa nào xuất hiện

III-Thử nghiệm:
1-Load testing (Thử tải):
MPG A850G ATX3.0/PCIe 5.0 hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất đạt 92%@230Vac đạt chuẩn 80Plus Gold

2-Inrush current testing ( Dòng khởi động):

Dòng khởi động của MPG A850G ATX3.0/PCIe 5.0 đạt mức trung bình 70A tương đồng với các dòng sản phẩm cùng phân khúc khác

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

MPG A850G ATX3.0/PCIe 5.0 có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

-50Hz Low load:

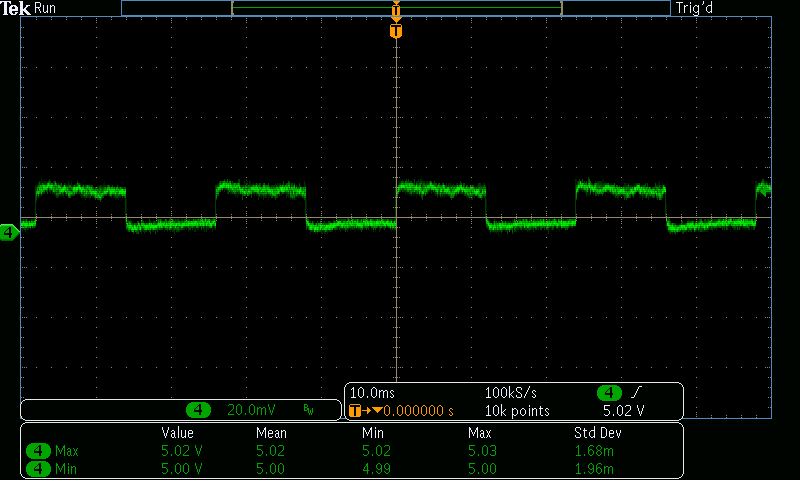

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

Nhiễu cao tần của MPG A850G ATX3.0/PCIe 5.0 đạt mức tốt khi tối đa trên dưới 30mV cho cả 3 đường điện chính.

5-Hold-up time ( thời gian lưu điện)

MPG A850G ATX3.0/PCIe 5.0 vừa chạm tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 15,2/16mS và Đường 12V rời khỏi mức điện áp an toàn sau tận 17,3mS/17mS

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên MPG A850G ATX3.0/PCIe 5.0 hoạt động tốt và nhạy. Không có gì để phàn nàn về các bước thử này

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

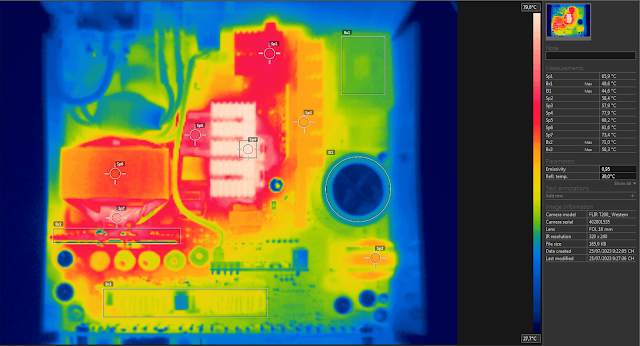

MPG A850G ATX3.0/PCIe 5.0 được thử nghiệm khi chế độ semi fanless được tắt, Quạt sẽ quay ngay từ khi kích nguồn với tốc độ "đuổi ruồi" khoảng 400RPM cho tới khi PSU tải >70% load quạt mới bắt đầu tăng tốc cho tới khi đạt tốc độ tối đa khoảng 1300RPM. Điều này giúp PSU hoạt động  êm ái theo từng mức tải bù lại qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là cặp mosfet tầng LLC/PWM với nhiệt độ trên dưới 80oC.

Quạt làm mát tới từ hãng Honghua có mã HA13525H12SF-2, 12V 0.50A, Fluid Dynamic Bearing(FDB)

IV-Kết luận:
MSI MPG A850G ATX3.0/PCIe 5.0 có phẩm chất điện áp và chất lượng linh kiện tốt, Hoạt động êm ái với tính năng semifanless, Được trang bị đầu nguồn PCIe5.0/12VHPWR có công suất lớn 600W tương thích tốt với thế card đồ họa RTX4000. Hiệu suất tối đa 92%@230Vac đạt chuẩn 80Plus Gold
MPG A850G ATX3.0/PCIe 5.0 là sự lựa chọn hấp dẫn cho các cấu hình tầm trung và cao cấp sử dụng card đồ họa thế hệ mới RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt (100% tụ nhật bản)
-Chất lượng điện áp tốt ( đạt 200% power excursion)
-Trang bị đầu nguồn PCIe5.0/12VHPWR
-Quạt làm mát FDB với chế độ Semi-fanless có thể bật tắt được
-Hiệu suất đạt 92@230Vac - 80Plus Gold
Khuyết điểm:
-Hoạt động nóng

-Xin cảm ơn MSI đã cung cấp sản phẩm review!
