Super Flower, thương hiệu nguồn máy tính(PSUs) được biết tới với dòng sản phẩm Leadex hiệu năng cao vừa đem tới tới thị trường Việt Nam dòng nguồn Leadex thế hệ thứ 6 mang tên Leadex VI Platinum Pro, đạt tiêu chuẩn ATX3.0. Được trang bị đầu cấp nguồn 12VHPWR/PCIe5.0 có công suất tới 600W. Ngoài ra dòng sản phẩm này có các tính năng cao cấp khác như: Hiệu suất đạt chuẩn 80Plus Platinum, sử dụng 100% tụ điện Nhật Bản, chế độ quạt làm mát thông minh ECO (Semi-fanless) và hệ thống cáp rởi chống cắm nhầm độc quyền
Leadex VI Platinum Pro hiện có 3 mức công suất chính: 750W/850W/1000W với 2 phiên bản màu Đen & Trắng I-Hộp và Phụ kiện:
Hộp có kích thước lớn, tông màu xanh trắng, các thông số kĩ thuật được in chi tiết ở các mặt của hộp, Super Flower sử dụng chung một thiết kế hộp cho dòng Leadex VI Platinum Pro. Chỉ khác nhau nhãn dán công suất nhằm phân biệt các mức công suất khác nhau
Phụ kiện kèm theo Leadex VI Platinum Pro 1000W chỉ ở mức cơ bản gồm có: 1x Dây nguồn chuẩn EU, 4x Ốc bắt nguồn, 1x Túi đựng cáp và 1x Sách HDSD

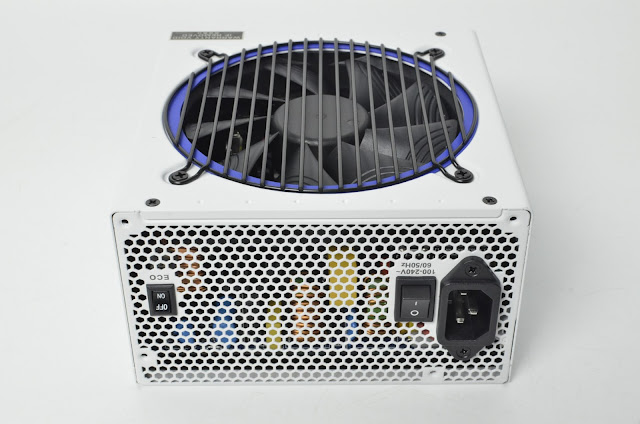

II-PSU 1-Bên ngoài: Leadex VI Platinum Pro 1000W có kích thước dài hơn ATX tiêu chuẩn khoảng 1cm được sơn tĩnh điện màu trắng nhám ( phiên bản màu trắng). Sử dụng quạt làm mát 120mm
Công suất danh định: 1000W, Single rail 12V@999,.6W, Active PFC fullrange 100-240Vac, 80Plus Platinum
Hệ thống cáp độc quyền của SuperFlower dạng bẹ gồm có: 1x 24pin Mainboard: 60cm 2x 4+4pin ATX12V: 70cm 8x 6+2pin PCIe: 55cm + 15cm 1x 12+4pin 12VHPWR/PCIe5.0: 60cm 10x SATA: 55cm + 15cm +15cm 4x ATA: 55cm + 15cm + 15cm + 15cm
2-Bên trong: Leadex VI Platinum Pro 1000W sử dụng Platform được tinh chỉnh để đạt tiêu chuẩn ATX3.0 với thiết kế gần như mới nhất hiện nay là: Active PFC + Cộng hưởng LLC nữa cầu(Half-Bridge) + Chỉnh lưu đồng bộ đường 12V + VRMs(DC to DC) cho đường 5V & 3.3V

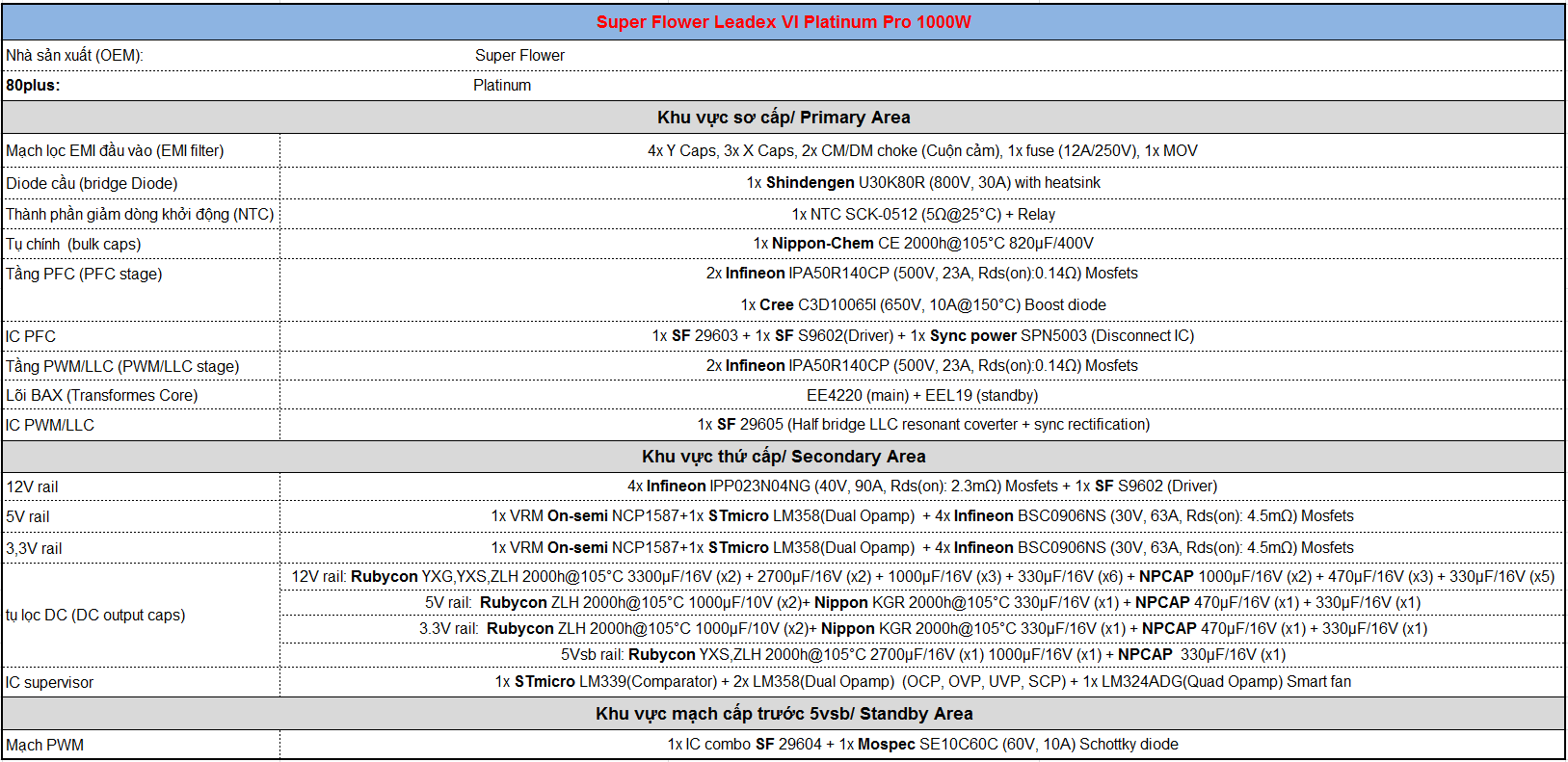

Bảng linh kiện được sử dụng trên Leadex VI Platinum Pro 1000W:
Tầng lọc nhiễu EMI nằm toàn bộ trên bo mạch chính với đầy đủ 2 lớp lọc kèm theo thành phần chống sét MOV
Diode cầu U30K80R có công suất lên tới 30A được đính trên cả phiên tản nhiệt riêng và tản nhiệt Mosfet công suất tầng PFC giúp nâng cao khả năng tản nhiệt, Tụ chính Nippon (Nhật Bản) có điện dung 820uF/400V
Tất cả các Mosfet tầng PFC và LLC đều là loại IPA50R140CP(23A) đến từ Infineon (Đức). Được chia làm 2 cặp cho mỗi tầng. IC dao động cho tầng PFC có mã 29603 do Super Flower sản xuất kèm theo 1 IC disconect SPN5003 giúp giảm hao phí ở chế độ nghỉ. Tầng LLC cũng sử dụng IC do Super Flower sản xuất có mã 29605
Đường 12V duy nhất được chỉnh lưu đồng bộ bởi 4 Mosfet IPP023N04NG(90A x4) được bắt chắc chắn vào các phiến tản nhiệt
Mạch VRMs(DC to DC) của đường 5V và 3.3V được tạo ra từ 2 khối mạch tương tự nhau sử dụng 1 IC dao động On-semi NCP1587 lái 4 Mosfet BSC0906NS(63A) ngoài ra còn có sự hổ trợ thêm của 1 Opamp 2 kênh LM358
Mạch Smart fan với tính năng Semi-Fanless do 1 Opamp 4 kênh LM324 đảm nhiệm, Các tụ điện lọc nhiễu ngõ ra đều tới từ các thương hiệu Nhật Bản như Nippon/NPCAP và Rubycon
Mạch in của Leadex VI Platinum Pro 1000W tương đối đẹp. Tuy vẫn còn sót vài vết flux thừa chưa được rửa sạch

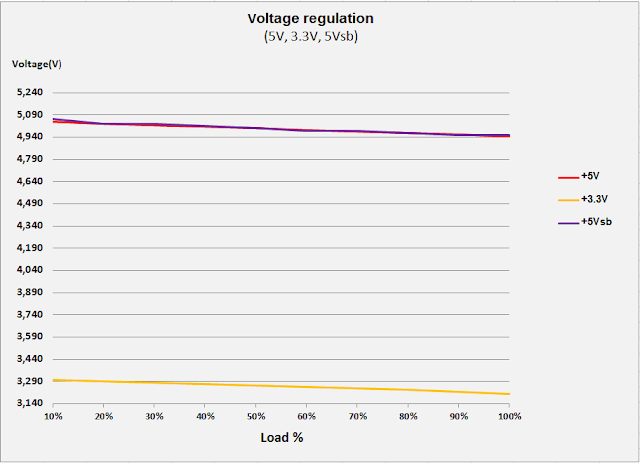

III-Thử nghiệm: 1-Load testing (Thử tải): Leadex VI Platinum Pro 1000W hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất đạt 93%@230Vac đạt chuẩn 80Plus Platinum
2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của Leadex VI Platinum Pro 1000W đạt khoảng 83A cao hơn 1 chút so với thế hệ Leadex Platinum SE từng được Review trước đây
3-Sync Transient response test ( Tải biến thiên):

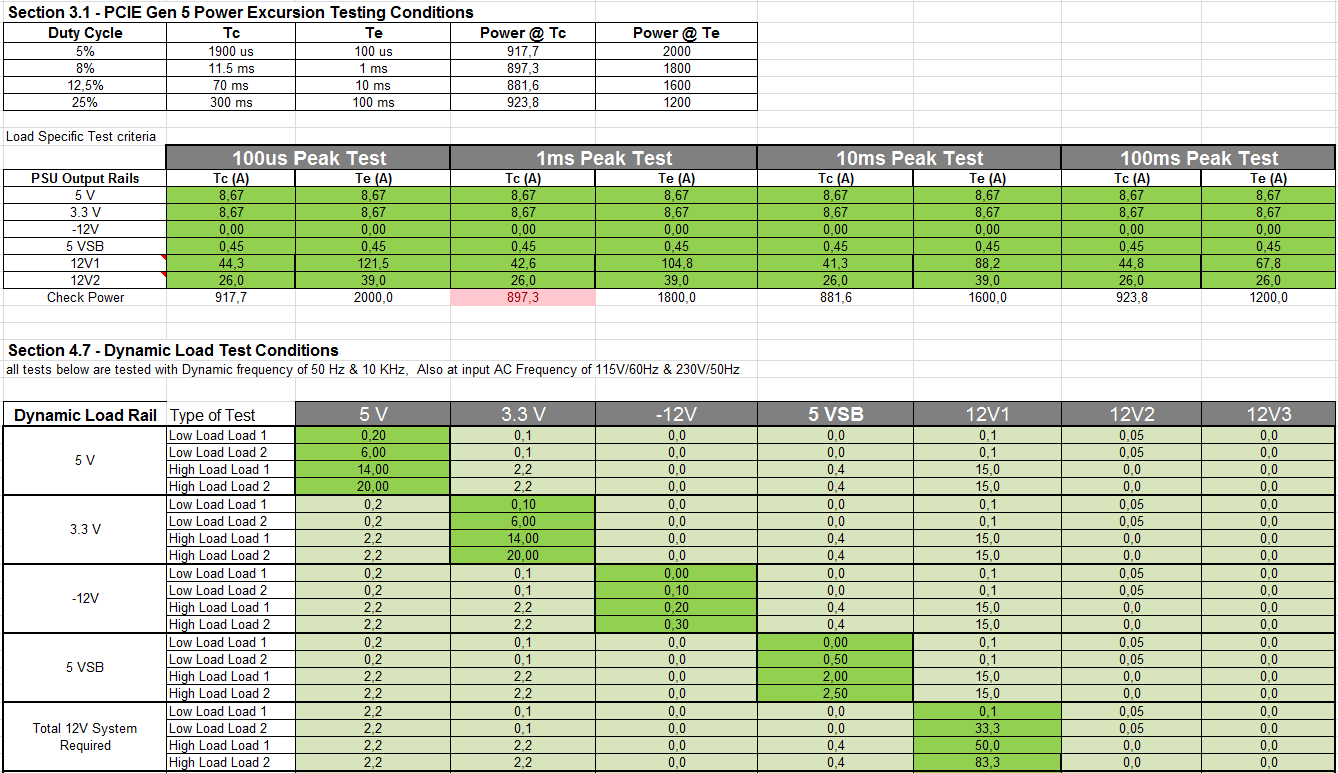

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )
Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. Leadex VI Platinum Pro 1000W có mức điện áp dao động trên các đường điện đều nằm trong chuẩn ATX yêu cầu

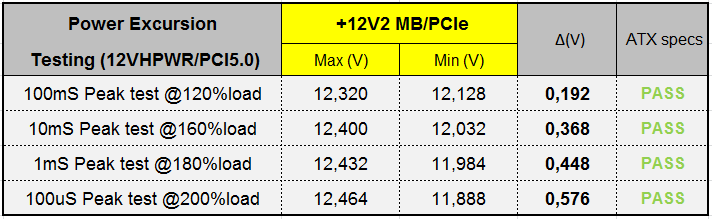

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra
-50Hz Low load:

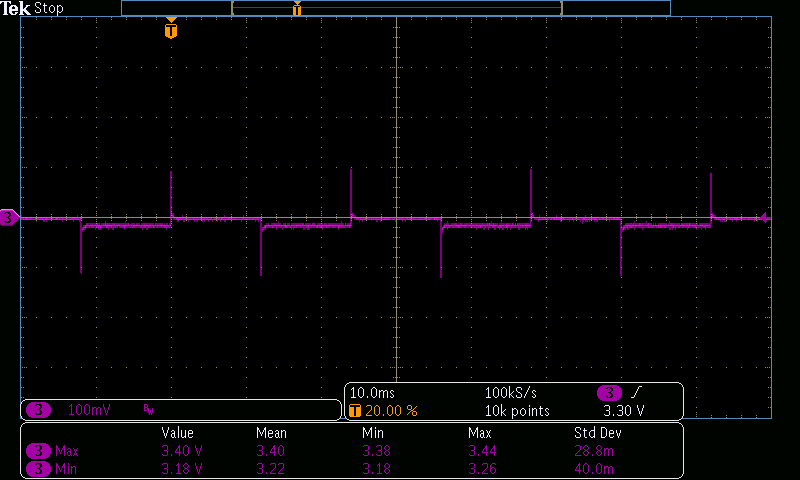

-50Hz High load:
-10kHz Low load:
-10kHz High load:
120% Load:
160% Load:
180% Load:
200% Load:
4-Ripple & Noise ( Nhiễu AC cao tần):
Mức nhiễu cao tần thấp luôn là thế mạnh của Super Flower nhất là dòng Leadex nói chung. Và Leadex VI Platinum Pro 1000W cũng không ngoại lệ khi có mức nhiễu chỉ trên dưới 10mV và không cần sử dụng cáp đính tụ để làm điều này
5-Hold-up time ( thời gian lưu điện)
Leadex VI Platinum Pro 1000W vừa đủ đạt tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 16,6/16mS và Đường 12V rời khỏi mức điện áp an toàn sau tận 24mS/17mS
6-Protection features (Các chế độ bảo vệ):
Khá đáng tiếc cho Leadex VI Platinum Pro 1000W khi chế độ bảo vệ quá dòng (OCP) trên đường 3.3V hoạt động chưa thật sự chuẩn xác khi rơi xuống 3.1V mới cắt thay vì trong chuẩn ATX là 3.135V. Các chế độ bảo vệ trên đường điện còn lại đều hoạt động tốt
7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò
8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Tính năng quạt thông minh ECO (Semi-fanless) được tắt trong suốt quá trình thử nghiệm. Quạt làm mát sẽ quay từ khi PSU được khởi động với tốc độ khoảng 900RPM và tăng dần theo tải cho tới khi đạt tối đa khoảng 1700RPM. đem lại khả năng làm mát khá tốt khi nhiệt độ khối linh kiện phía dưới có điểm nóng nhất là ngõ ra biến áp chính đạt 70oC

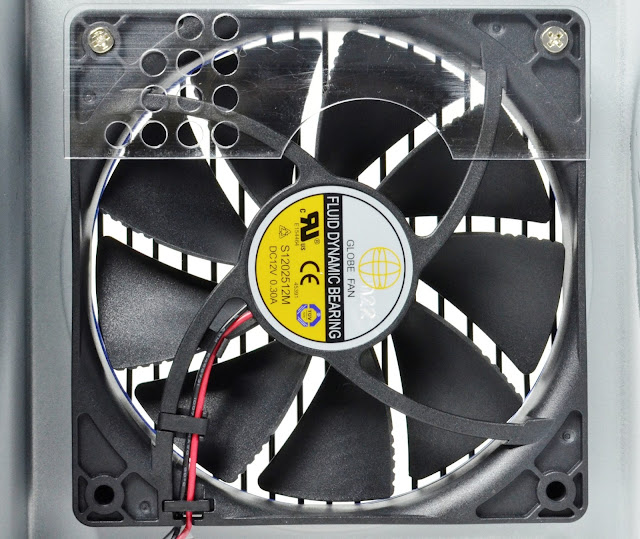

Leadex VI Platinum Pro 1000W sử dụng quạt làm mát tới từ hãng Globe Fan có mã S12025M, 12V 0.3A, sử dụng bạc lót loại Fluid Dynamic Bearing(FDB) có tuổi thọ cao
IV-Kết luận: Super FlowerLeadex VI Platinum Pro 1000W có chất lượng linh kiện và phẩm chất điện áp tốt, Hiệu suất cao đạt 93@230V với chuẩn 80Plus Platinum, Nguồn được trang bị sẵn 01 đầu cấp nguồn 12VHPWR/PCIe5.0 có công suất tối đa 600W tương thích tốt với thế hệ card đồ họa RTX4000. Quạt làm mát với tính năng Semi-Fanless có thể bật tắt được giúp phù hợp với nhiều đối tượng người dùng khác nhau Leadex VI Platinum Pro 1000W là sự lựa chọn cho các cấu hình máy tính(PC) cao cấp sử dụng 01 card đồ họa RTX4000 Ưu điểm: -Chất lượng linh kiện tốt (100% tụ Nhật) -Chất lượng điện áp tốt (Ripple & Noise nhỏ) -Hiệu suất đạt 93@230Vac với chứng nhận 80Plus Platinum -Hệ thống cáp dạng rời tối ưu tránh việc cắm nhầm -Quạt làm mát FDB với chế độ Semi-fanless có thể bật tắt được Khuyết điểm: -Mạch bảo vệ quá dòng (OCP) đường 3.3V hoạt động chưa chính xác
-Xin cảm ơn Super Flower đã cung cấp sản phẩm Review!
