REVIEW/Đánh giá - Infinity ECO 550W



Infinity vừa cho ra mắt sản phẩm nguồn máy tính (PSUs) mới có tên là ECO 550W nhằm trám vào chổ trống đang còn thiếu trong dòng ECO series
ECO 550W cũng là sản phẩm nguồn máy tính đầu tiên của Infinity có giá thành đạt 1000VNĐ/1W mà vẫn được trang bị các tính năng tương tự các phiên bản đã ra mắt trước đây như: Active PFC short range, Tụ chính nhật bản, 2x 8pin CPU, và còn được nâng cấp thêm quạt làm mát Rifle Bearing giúp nâng cao tuổi thọ cũng như êm ái hơn

I- Hộp và phụ kiện:

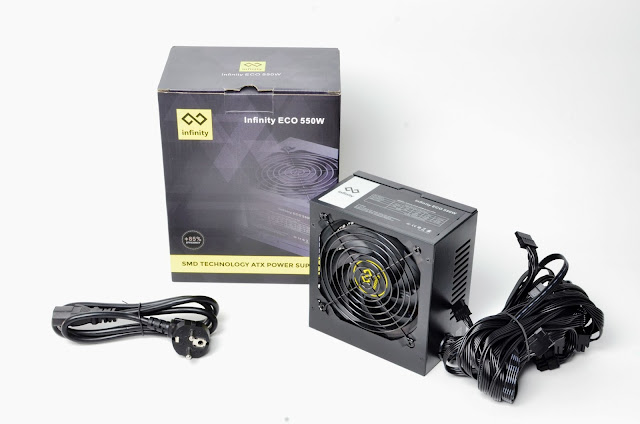

Hộp của ECO 550W có kích thước nhỏ nhắn tông màu vàng đen, thông số kỹ thuật được in ở mặt hông. Tuy có 1 sự "sai sót" nhẹ khi trên hộp chỉ in thông số 1 đầu 8pin CPU. nhưng thực tế chúng ta sẽ có 2 đầu 8pin CPU



Phụ kiện đi kèm theo ECO 550W ở mức tối giản nhất chỉ kèm 1 dây nguồn EU type.

II-PSU
1-Bên ngoài:

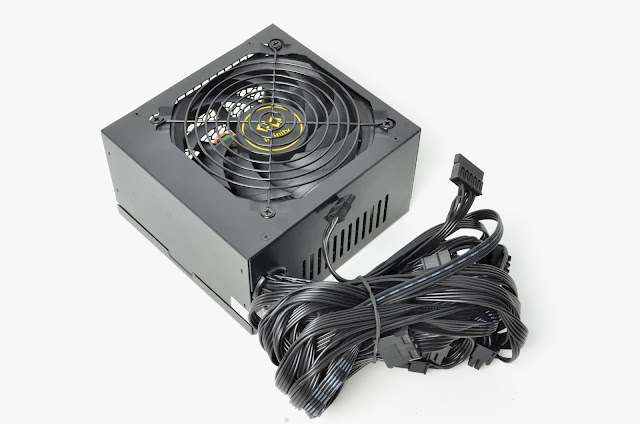

ECO 550W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, kiểu dáng vỏ này đã từng xuất hiện trên thế hệ ECO đầu tiên (600W) do độ dày của lớp tôn dập là 0.8mm giúp PSU cứng cáp hơn nhất là trong khâu vận chuyển.


Công suất danh định: 550W, Single rail 12V@44A, Active PFC short range

Hệ thống cáp dạng bẹ đen đi kèm theo ECO 550W khá là đồ sộ trong phân khúc giá rẻ, và cảm thấy hơi "thừa" khi chúng ta có 2 đầu 6+2pin PCIe (VGA) nằm riêng biệt trên 2 dây khác nhau giúp tăng độ chịu tải tránh sụt áp trên dây dẫn
1x 24pin Mainboard: 50cm
2x 4+4pin ATX12V: 55cm
2x 6+2pin PCIe: 50cm
4x SATA: 40cm+
2x ATA: 40cm+

2-Bên trong:
ECO 550W sử dụng Platform hoàn toàn mới. Và có thể là Platform chủ lực cho các phiên bản ECO "Ver" tiếp theo do Layout được thiết kế để có thể nâng cấp công suất một cách dễ dàng. Platform này cũng sử dụng PCB FR4 2 lớp và to hơn Platform trên ECO 450/650 khoảng 1cm
Việc tăng diện tích PCB giúp dàn trải linh kiện, bo mạch thông thoáng tăng hiệu quả làm mát hơn




Bảng linh kiện được sử dụng trên ECO 550W:

ECO 550W chỉ trang bị mạch EMI với 1 tầng lọc duy nhất tương tự ECO 450W, Bù lại tụ chính tới từ hãng Toshin Kogyo(JP) có mức điện dung khá lớn (330uF/400V), nó lớn hơn cả loại lắp trên ECO 650W (270uF/420V), giúp PSU ổn định hơn đôi chút trong điều kiện điện lưới cấp vào bị trồi sụt .
Tuy nhiên vì lắp tụ quá to nên phiến tản nhiệt cho tầng PFC/PWM bị gọt "trụi lủi" điều này sẽ khiến quạt làm mát phải quay tốc độ cao hơn để làm mát khối linh kiện phía dưới


Diode cầu sử dụng trên ECO 550W là loại GBU1010(10A) tản nhiệt trực tiếp qua luồng gió của quạt làm mát


ECO 550W sử dụng toàn bộ Mosfet tới từ hãng Greatpower(Champion) GPT13N50DG. Tầng PFC chạy ở dải hẹp(short range) nên chỉ sử dụng 1 Mosfet và hoàn toàn có có thể nâng cấp lên dải rộng(full range) khi Layout đã có sẵn chổ cho Mosfet thứ hai nhằm tăng độ chịu tải. Tầng PWM tất nhiên là phải dùng 1 cặp Mosfet rồi

IC dao động điều khiển hoàn động cho cả 2 tầng PFC/PWM là loại Champion CM6800UX tương tự trên ECO 600W. điều đó có nghĩa việc nâng cấp lên Active PFC full range chỉ còn nằm ở vấn đề chi phí

Lõi biến áp chính ERL35 sử dụng trên ECO 550W. Ở khu vực chỉnh lưu các đường điện đầu ra chúng ta có đường 12V sử dụng 1 cặp Diode xung MBR40100CT (40A x2), 2 đường điện 5V và 3.3V sử dụng cùng 1 loại MBR3045CT (30A),

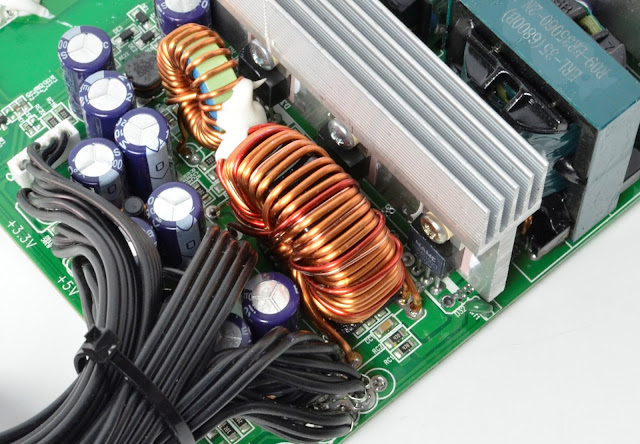

Nằm kế bên là cuộn cảm tích trử năng lượng trong mạch Forward, sử dụng lõi xuyến CS330125 kích thước lớn nhằm giảm tải cho diode xung cũng như giảm lượng nhiệt mà nó tỏa ra khi hoạt động. Các tụ lọc đầu ra đều tới từ hãng Asia'X với mức nhiệt độ chịu đựng tối đa là 105°C

IC giám sát hoạt động là loại UTC8313 cung cấp 3 chế độ bảo vệ cơ bản UVP/OVP/SCP, IC nguồn cấp trước 5Vsb của hãng Chipown PN8141


Phần mạch in của ECO 550W thoát và sạch các chân linh kiện được tỉa ngọn gàng

III-Thử nghiệm:
1-Thử tải:

*Môi trường thử nghiệm 38-45°C

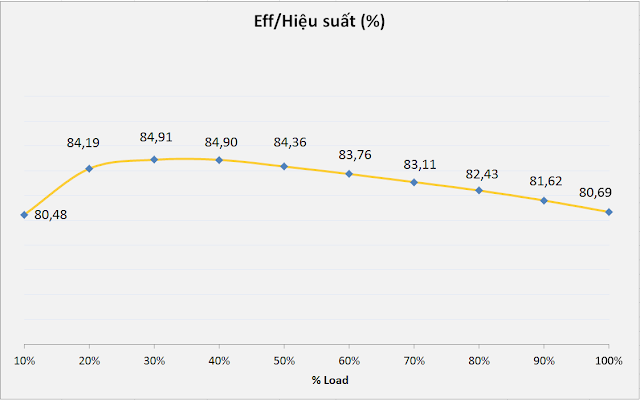

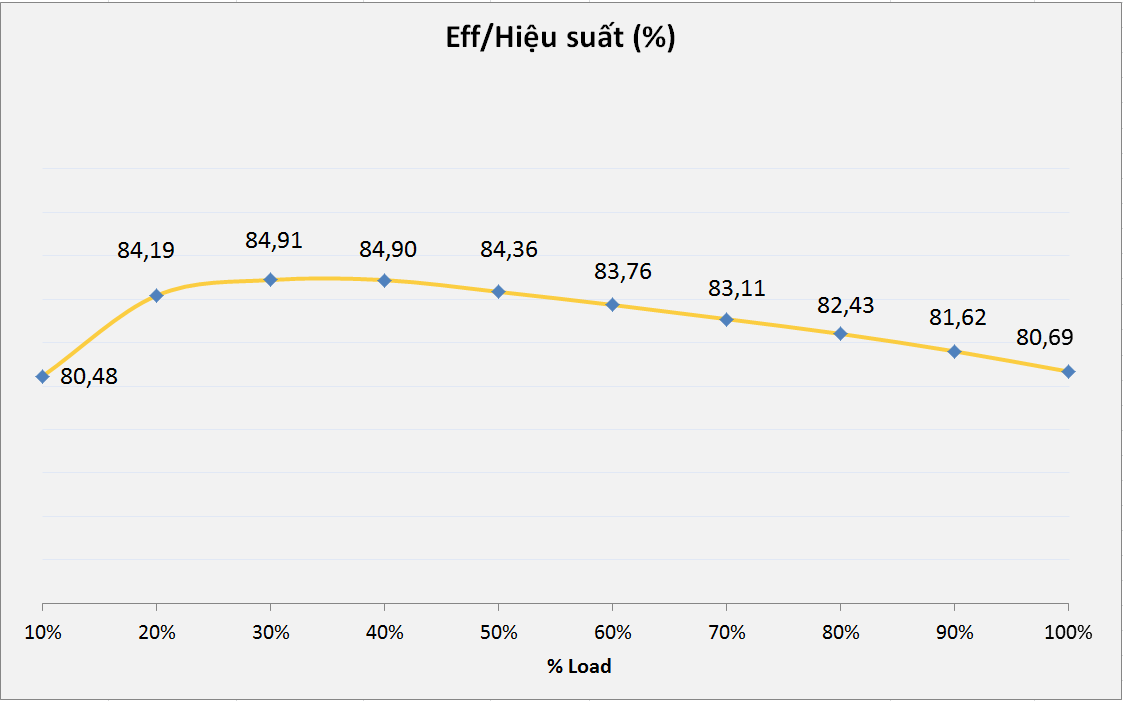

ECO 550W hoàn thành các bước tải một cách an toàn. với mức hiệu suất đạt tối đa 84,91%@230Vac như phía Infinity cam kết (85%). Do không được trang bị tính năng DC to DC nên ECO 550W không thể vượt qua 2 mức tải không đồng đều (CL12 & CL35)






2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của ECO 550W đạt 60A

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 1A/uS per rails . except 5Vsb: 0.8A  ( theo intel ATX design guide)
ECO 550W cũng không thể vượt qua toàn bộ bài thử nghiệm tải biến thiên khi đường 3.3V nhanh chóng văng ra khỏi chuẩn ATX yêu cầu tương tự các PSU giá rẻ khác


1mS:


10mS:


100mS:


4-Ripple & Noise ( Nhiễu AC cao tần):
Ripple & Noise của ECO 550W đạt mức khá khi tối đa trên dưới 40mV







5-Hold-up time ( thời gian lưu điện):
Tính hiệu Power Ok của ECO 550W chưa thật sự chính xác. Với tụ chính 330uF thì vẫn chưa đủ để có thể thỏa tiêu chuẩn ATX yêu cầu. Tuy có cải thiện chút ít so với các phiên bản ECO trước đây


6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ chính trên ECO 550W hoạt động ổn định. Do không có tính năng OCP vì thế UVP sẽ phải làm nhiệm vụ điểm "chốt chặn" thứ 2  bảo vệ PSU trước nguy cơ "tự hủy"

7-Earth leak current ( Kiểm tra dòng rò):
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Khu vực nóng nhất vẫn là biến áp chính lên tới 80°C các khu vực còn lại đều từ khoảng 60°C trở lại.


Có thể nói điểm để lại ấn tượng nhất trên ECO 550W chính là cái quạt làm mát có mã WTC 12025H 12V@0.18A,  max 2000rpm, Rifle bearing. Với thiết kế chỉnh chu, ngoài số lượng cánh lớn phần khung quạt được làm các lược chải gió nằm "bẻ" luồng gió xoáy từ quạt ra thành luồng gió thẳng ( cách này quen thuộc trên các dòng quạt cho server rack) do đặc tính cần tối ưu luồng gió đi qua các lá tản nhiệt cũng như các ngóc ngách trong PSU.
Vì thế nếu được trang bị các khối tản lớn hơn sẽ giúp hạ tốc đột quạt làm mát xuống đem lại sự yên tĩnh nhất có thể vì hiện tại chiếc quạt này phải làm hết khả năng của nó để làm mát cho PSU




IV-Kết luận:
Infinity ECO 550W có chất lượng điện áp khá ổn. Hiệu suất đạt 84,91%@230Vac. Với hệ thống cáp đa dạng cũng như quạt làm mát Rifle bearing tuổi thọ cao hơn quạt Sleeved thường trang bị ở các dòng sản phẩm giá rẻ . Infinity đem tới 1 sản phẩm trang bị tính năng Active PFC xuống phân khúc là nơi ngự trị của các dòng sản phẩm Non PFC/ Passive PFC
ECO 550W là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <150W
Ưu điểm:
-Active PFC & Hiệu suất đạt 84,91%@230Vac
-Hệ thống cáp bẹ đen mềm
-Tụ chính nhật bản
-Quạt Rifle bearing
Khuyết điểm:
-Tương đối ồn khi tải nặng
-Phụ kiện ít (không có ốc bắt nguồn)


-Xin cảm ơn Infinity đã cung cấp sản phẩm Review!
