REVIEW - Corsair HX1500i (1500W)

Corsair vừa cho ra mắt dòng sản phẩm nguồn kỹ thuật số HXi thế hệ mới với nhiều điểm cải tiến so với thế hệ trước, khi sử dụng thiết kế Semi-digital với khối dao động sử dụng các vi điều khiển chuyên dụng cho phép người dùng kiểm tra các thông số về điện áp cũng như thiết lập một số tính năng hoạt động của PSU thông qua phần mềm ICUE.
HXi thế hệ mới hiện có 2 mức công suất là 1000W và 1500W với mức hiệu suất chuẩn 80Plus Platinum
I-Hộp và phụ kiện:

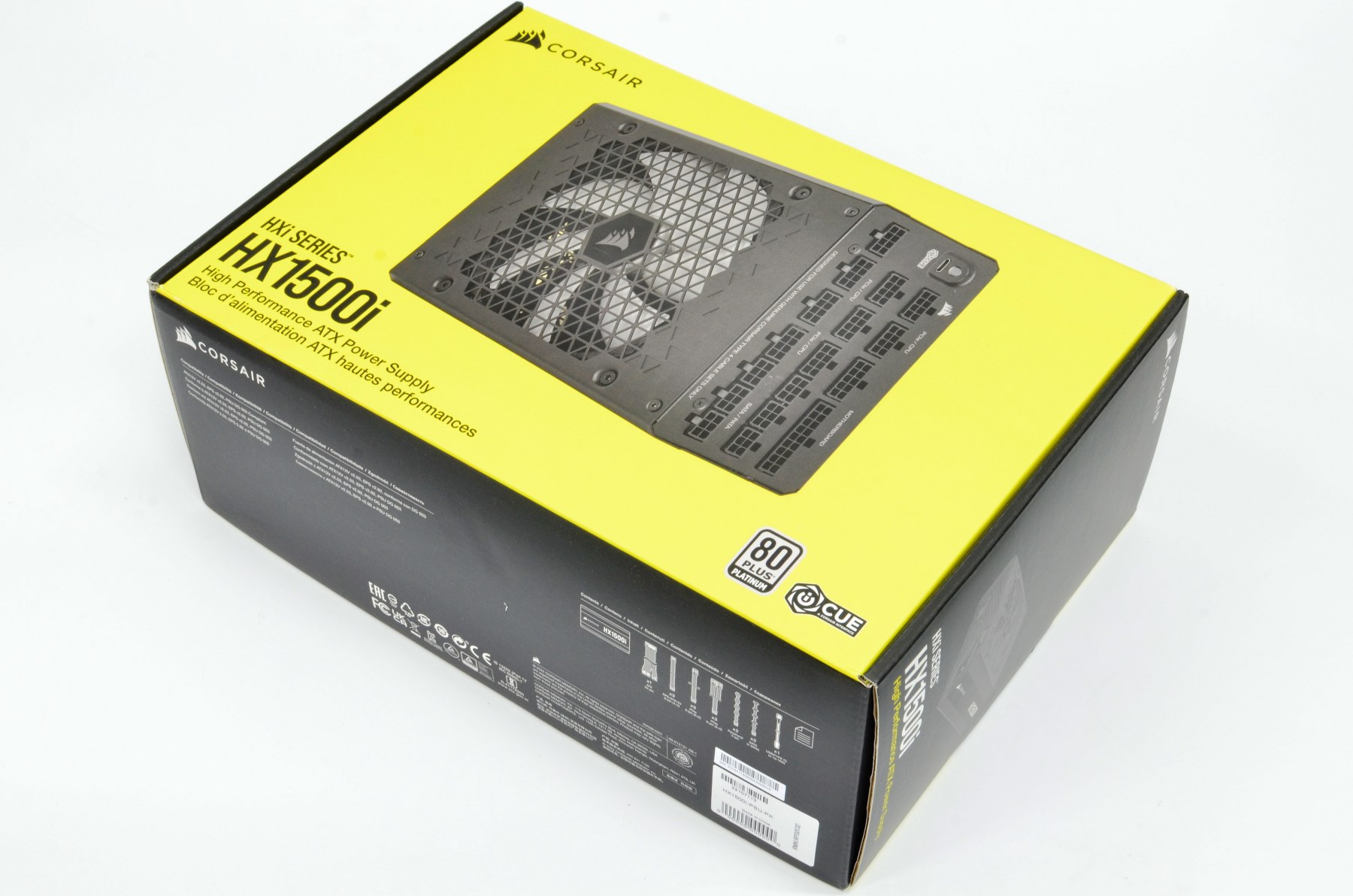

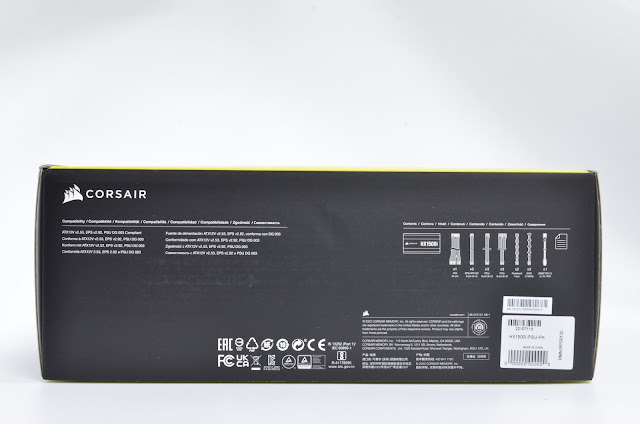

Hộp của HX1500i  có kích thước lớn tông màu đen vàng truyền thống. thông số kỹ thuật được in chi tiết ở mặt sau của hộp

.

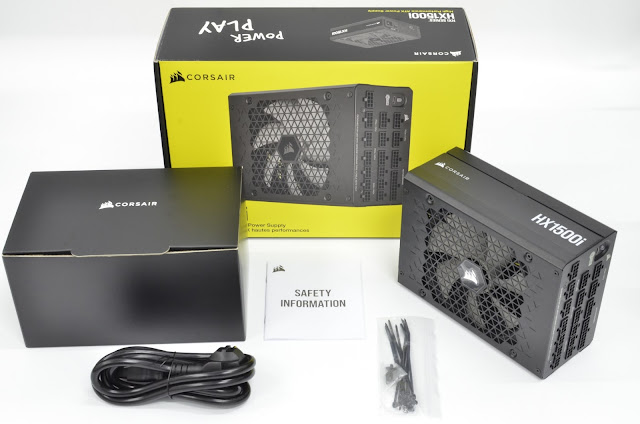

Phụ kiện kèm theo HX1500i gồm có , 1 cáp nguồn EU type, 4 ốc bắt nguồn , 10x cable tie(dây rút) , 1x Sách HDSD

II-PSU
1-Bên ngoài:

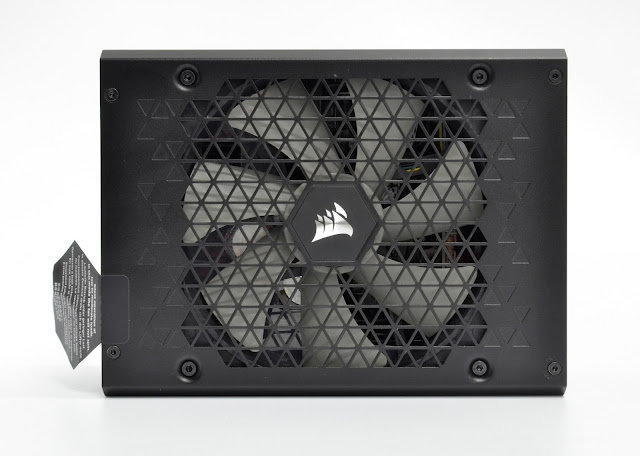

HX1500i có chiều dài 20cm được sơn tĩnh điện màu đen, sử dụng quạt làm mát 140mm. Corsair sử dụng họa tiết hình tam giác trên các dòng sản phẩm mới của mình







Công suất danh định: 1500W(>115Vac) và 1300W (<115Vac) lý do có 2 mức công suất này là do giới hạn an toàn của đầu cắm C19/C20 (20A) được trang bị trên HX1500i hay các dòng nguồn có công suất danh định trên 1300W . Nhằm đảm bảo đầu cắm không bị quá tải trong mọi hoàn cảnh

Hệ thống cáp của HX1500i cung cấp tới 3 dây nguồn CPU 4+4pin thay vì chỉ 2 như thường thấy, chi tiết chúng ta có:
1x 24pin Mainboard 60cm
3x 4+4pin ATX12V 65cm
6x 6+2pin PCIex 65cm+10cm (Pig tail)
3x 6+2pin PCIex 65cm
8x SATA 45cm+
8x ATA 45cm+
1x USB-C to USB header 50cm


ICUE/Trình điều khiển:

HXi hay các sản phẩm có đuôi "i" tới từ Corsair sẽ có khả năng giao tiếp với PC thông qua phần mềm ICUE


Với sản phẩm HX1500i chúng ta có thể xem thông số về điện áp/ công suất/ hiệu suất hoạt động của PSU với độ chính xác tương đối. Ngoài ra còn có thể chỉnh được tốc độ quạt làm mát theo ý muốn bằng cách thiết lập các biểu đồ quạt làm mát/Fan curve theo thông số thu được từ cảm biến nhiệt trên PSU/Mainboard/CPU,... và điểu chỉnh chế độ chạy Single rail hay multirail.
Các thông số này được cập nhật theo thời gian thực và tự động lưu vào bộ nhớ trên PSU và  không bị mất khi chúng ta ngưng kết nối với PC hoặc đem sang  PC khác sử dụng. Đây là 1 điểm cải thiện khá tốt so với thế hệ trước



2-Bên trong:
CWT là đối tác sản xuất quen thuộc của Corsair trong các dòng sản phẩm tầm trung và cao cấp. và HX1500i cũng không ngoại lệ. Platform Semi-digital được chỉnh sửa theo yêu cầu tới từ Corsair sử dụng thiết kế Interleaved PFC + FB LLC +Dc to Dc dưới sự điều khiển của các vi điều khiển chuyên dụng tới từ hãng Texas instruments(Ti)


Bảng linh kiện được sử dụng trên HX1500i :


Mạch lọc nhiễu EMI với đầy đủ 2 tầng lọc được đổ keo định vị che kính giúp hạn chế tiếng "coil-whine" phát sinh ra từ khu vực này, kèm theo đó là 1 tấm đồng chắn các xung điện từ phát sinh từ khối mạch công suất chính.

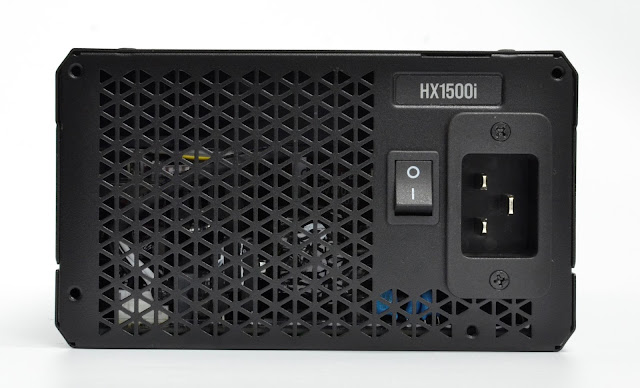

Do là PSU có công suất cao với dòng tiêu thụ từ lưới điện lớn vì thế Corsair sử dụng công tắc "mềm" khi sẽ làm nhiệm vụ bật tắt nguồn cho khối điều khiển PFC thay vì Công tắc "cứng"/ đóng ngắt  trực tiếp dòng điện được cấp vào PSU, điều này sẽ giúp công tắc không phải chịu tải lớn và bị cháy nhất là trong thời gian sử dụng lâu dài. Chúng ta có thể thấy được công tắc nguồn trên HX1500i khá là nhỏ bé . Corsair cũng sử dụng cách thức này cho các dòng AX1500i/1600i.
Do không còn công tắc "cứng" Corsair cũng điều chỉnh lại khu vực mạch hạn dòng khởi động với 2 NTC mắc nối tiếp nhằm tăng trở kháng, giúp hạn dòng khởi động tốt hơn. Tất nhiên là kèm theo 1 rờ le nối tắt 2 NTC này khi hoành thành quá trình khởi động


HX1500i sử dụng 1 cặp diode cầu Vishay LVB2506 (25A x2) được đính vào phiến tản nhiệt của tầng PFC. Tụ chính tới từ hãng Nippon-Chem với 2 tụ 680uF/450V và 1 tụ 470uF/420V mắc song song nâng tổng điện dung lên tới 1830uF đảm bảo mức lưu điện thỏa tiêu chuẩn ATX yêu cầu

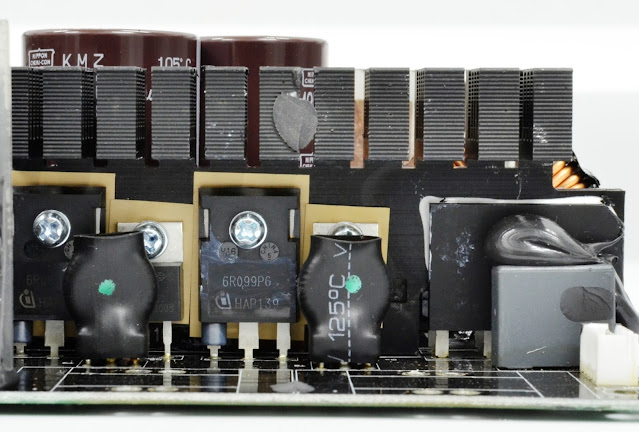

Tầng PFC sử dụng thiết kế Interleaved PFC tức là sẽ có 2 mạch PFC mắc song song hoạt động lệch pha nhau 180 độ, giúp tăng khả năng chịu tải cũng như giảm gợn nhiễu tạo ra. 2 khối mạch PFC này sử dụng 1 mosfet Infineon IPW60R099P6 kèm theo 1 boost diode C3D10060

Tầng LLC/PWM sử dụng 4 Mosfet Vishay SiHA105N60EF mắc dạng cầu H chịu sự điều khiển thông qua 2 biến áp chia xung/cách li nhỏ nằm phía bên phải

Khối mạch điều khiển dao động cho cả 2 tầng PFC và LLC/PWM sử dụng vi điều khiển chuyên dụng Ti UCD3138A. Sẽ được NSX lập trình theo các nhiệm vụ riêng biệt. Nằm kế 2 ICs này là 1 Vi điều khiển Pic32 tới từ hãng Microchip và 1 IC nhớ EEPROM 24LC02B có nhiệm vụ giao tiếp với PC thông qua cổng USB-C, điều khiển tốc độ quạt làm mát, thiết lập bảo vệ quá nhiệt và bật tắt tính năng OCP/Multi-rails


Đường 12V đầu ra được chỉnh lưu bằng 12V mosfet SiR626DP (100A x12V) nằm trên 1 bo module được kết nối thẳng vào 2 biến áp chính

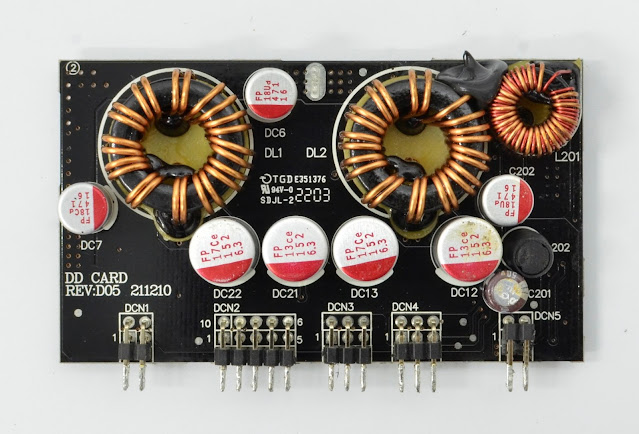

Bo VRM của đường 5V và 3.3V sử dụng IC dao động 2 kênh uP3861P lái 6 mosfet QM3054M . nằm kế bên là khối mạch VRM của đường -12V sử dụng IC dao động TPS5430



IC giám sát hoạt động là loại Weltrend WT7502R cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Vì thế HX1500i vẫn chưa được gọi là 1 PSU "Fully digital" đúng nghĩa như dòng sản phẩm cao cấp hơn là AX1600i . Phần mạch cấp trước 5Vsb nằm trên 1 module khác với IC dao động OB5282 điều khiển 1 mosfet ISD04N65A


Phần bo chứa jack cắm module được trang bị các Rshunt cảm biến dòng nhằm báo tính hiệu về cho vi điều khiển Pic32 khi tính năng OCP/Multirail được kích hoạt

Mạch in của HX1500i sạch tuân thủ tiêu chuẩn RoHS,chân linh kiện được cắt tỉa gọn gàng

III-Thử nghiệm:
1-Thử tải:

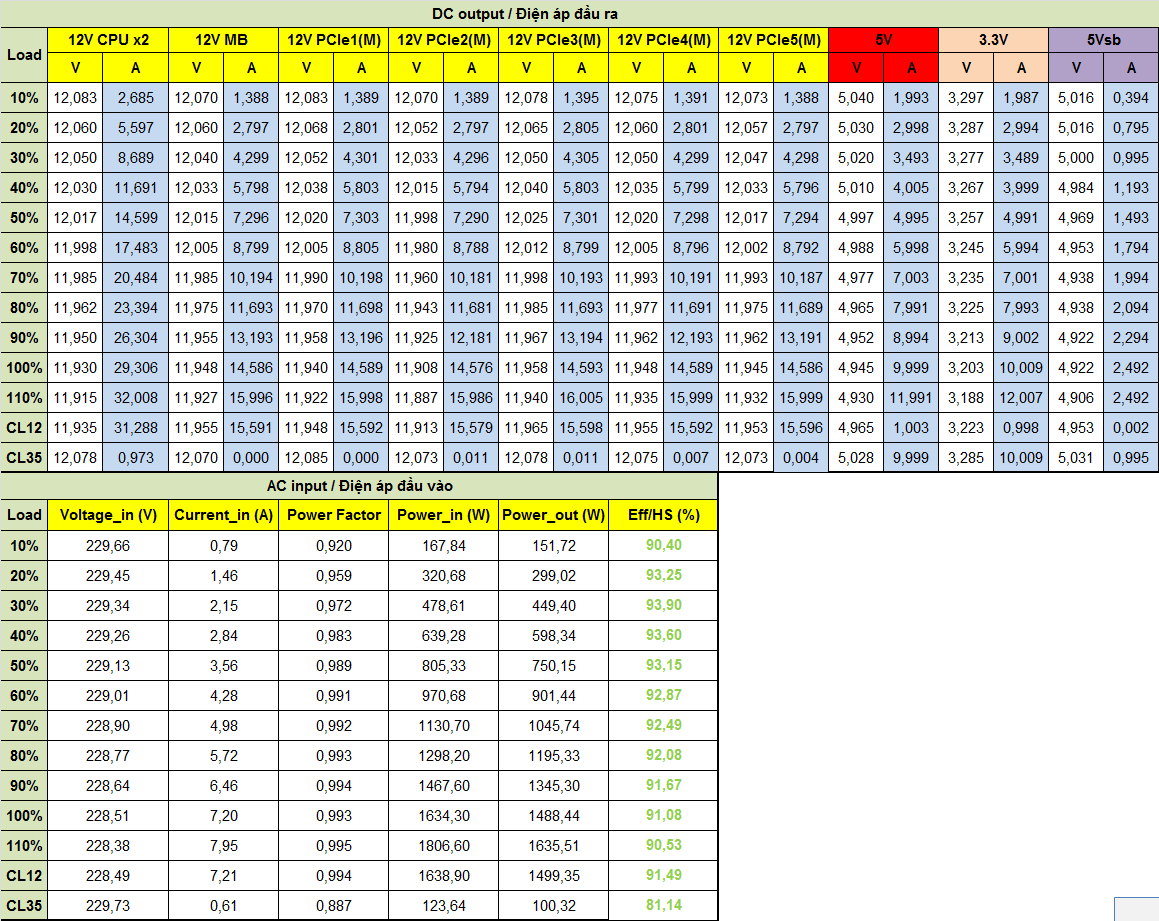

HX1500i hoàn thành tốt các mức tải với điện áp dao động nhỏ, Hiệu suất đạt gần 94%@230VAC





2-Inrush current testing ( Dòng khởi động):
Với việc sử dụng tới 2 NTC mắc nối tiếp để hạn dòng nạp ban đầu nên dòng khởi động của HX1500i rất thấp.


3-Sync Transient response test ( Tải biến thiên):
*Từ ngày 1/3/2022 f14lab nâng cấp hệ thống tải lên bản chroma 6330 nhằm sử dụng tính năng đồng bộ bật/tắt, việc làm này sẽ ép khả năng của PSU 1 cách chính xác/nặng nề hơn . bên cạnh đó Các đầu cấp điện DC của nguồn sẽ được mắc với 1 tụ 3300uF/16V ( theo intel ATX design guide)
HX1500i hoàn thành các mức tải của thử nghiệm với điện áp đường 3.3V vượt ra khỏi chuẩn ATX tuy khoảng cách bây giờ chỉ là 1 chút .


1mS:


10mS:


100mS:



4-Ripple & Noise ( Nhiễu AC cao tần):
HX1500i có mức nhiễu rất tốt. Tương tự các dòng sản phẩm cao cấp thế hệ mới đã từng được review. hệ thống cáp Type 4 của HX1500i cũng không cần đính tụ. giúp việc đi dây trở nên dễ dàng hơn








5-Hold-up time ( thời gian lưu điện):
Với dàn tụ chính "đồ sộ" thì không có gì ngạc nhiên khi HX1500i có mức hold-up time dài miên man tới hơn 20mS dễ dàng thỏa yêu cầu của chuẩn ATX



6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ chính trên HX1500i hoạt động tốt và nhạy. Không có bất cứ sự cố nào xảy ra


7-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8-Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C

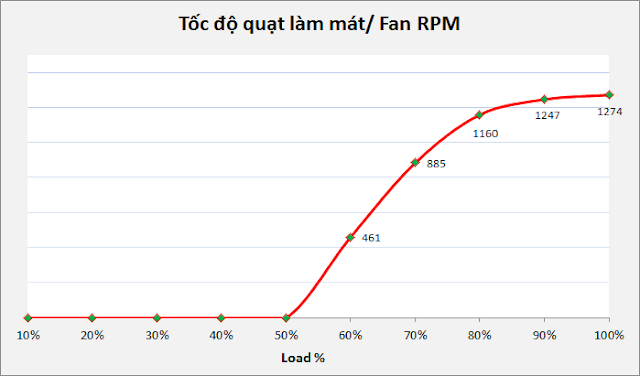

Khi ở chế độ mặc định (default) chức năng semifanless sẽ được kích hoạt và HX1500i sẽ hoàn toàn không dùng quạt làm mát khi hoạt động dưới 750W thể hiện qua biểu đồ Fan Curve. Điều này sẽ khiến PSU hoạt động nóng hơn, khi khu vực nóng nhất chính là khu vực chỉnh lưu đồng bộ ngỏ ra của đường 12V. Tất nhiên với 1 PSU có khả năng thay đổi được Fan curve theo ý muốn của người sử dụng thì vấn đề còn lại phụ thuộc vào việc chúng ta muốn êm nhất hay mát nhất mà thôi



HX1500i sử dụng quạt làm mát NR140P , FDB, PWM fan với tốc độ tối đa khoảng 1900RPM

IV-Kết luận:
Corsair HX1500i có phẩm chất điện áp và chất lượng linh kiện tốt, Hiệu suất hoạt động cao lên tới 94%@230Vac. Phần mềm ICUE giúp người dùng kiểm soát các thông số về điện áp cũng như quạt làm mát của PSU. Hệ thống cáp type 4 dạng bẹ không đính tụ giúp việc đi dây trong case dễ dàng hơn so với thế hệ cáp type 4 trước đây. Nếu bạn là người thực tế và không phải là một người theo đuổi sự hoàn mỹ thì HX1500i là sự lựa chọn đáng quan tâm với chi phí "nhẹ nhàng" hơn so với AX1600i
HX1500i là sự lựa chọn hấp dẫn cho các cấu hình máy tính cao cấp nhất hiện nay.
Ưu điểm:
-Chất lượng linh kiện tốt (100% tụ nhật)
-Chất lượng điện áp tốt
-Nguồn kĩ thuật số -ICUE/ Semi-digital
-Dòng khởi động nhỏ
Khuyết điểm:
-Chắc chỉ có thể là giá bán.

-Xin cảm ơn Corsair đã cung cấp sản phẩm Review!
