REVIEW/Đánh giá - AIGO VK650 (650W)



AIGO nhà sản xuất case, nguồn máy tính và các thiết bị ngoại vi vừa đem tới thị trường Việt Nam dòng sản phẩm nguồn máy tính (PSU) thuộc phân khúc phổ thông VK series .
VK series đa dạng các mức công suất từ 350W cho tới 650W. Trang bị tính năng Active PFC dải hẹp và hệ thống cáp bẹ đen mềm. Cùng với hiệu suất được phía nhà sản xuất cam kết trên dưới 85%
I-Hộp và phụ kiện:

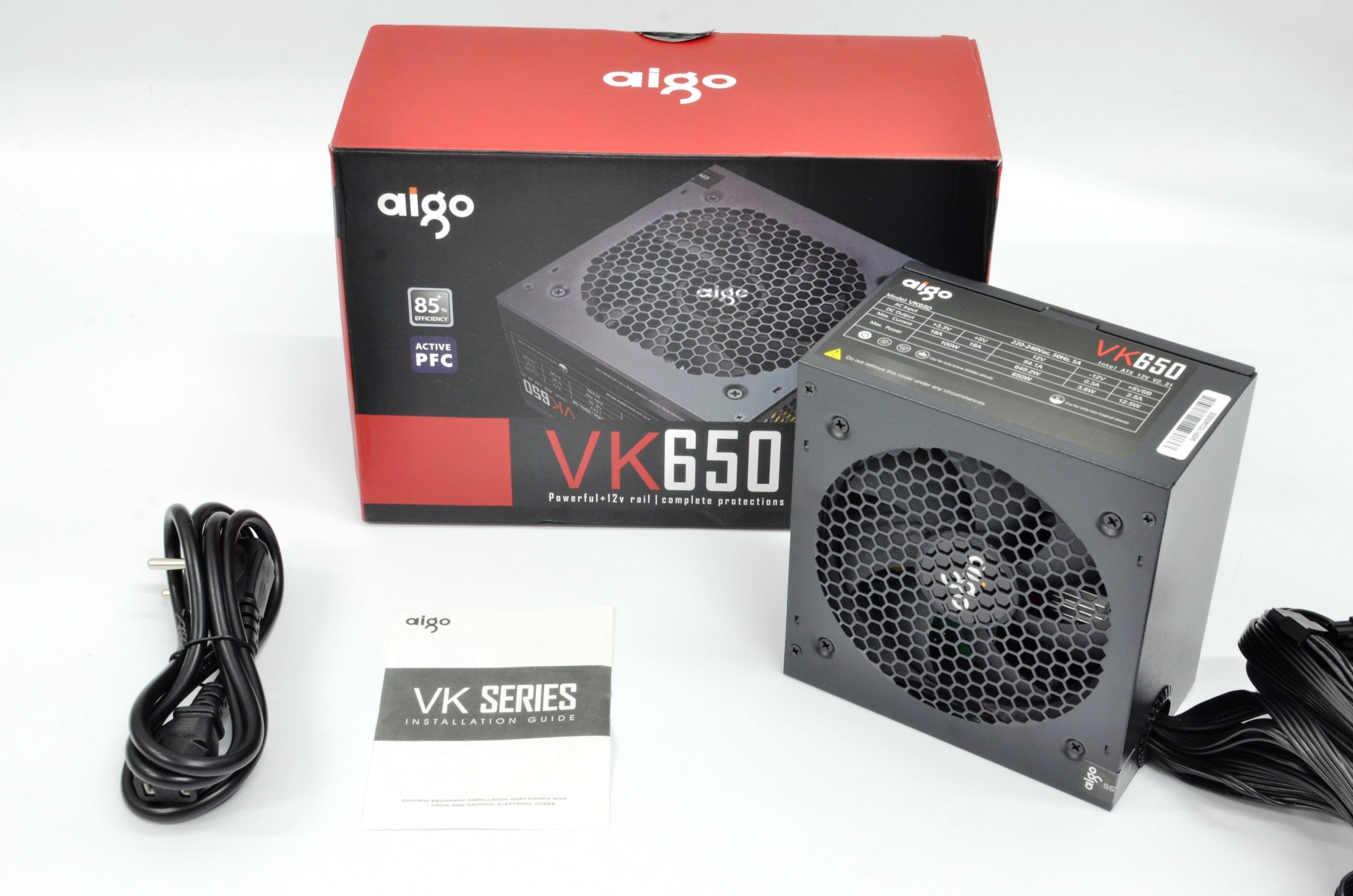

Hộp của VK650 có tông màu đỏ đen, kích thước nhỏ nhắn, thông số kỹ thuật được in chi tiết ở mặt sau của hộp



Phụ kiện kèm theo VK650 dừng ở mức cơ bản, khi chỉ kèm theo 1 dây nguồn EU type và 1 sách HDSD, khá đang tiếc khi không kèm theo ốc bắt nguồn

II-PSU
1-Bên ngoài:

VK650 có kích thước ATX tiêu chuẩn, phần vỏ được sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm




Công suất danh định: 650W, Single rail 12V@54,1A, Active PFC Short range 200~240VAC

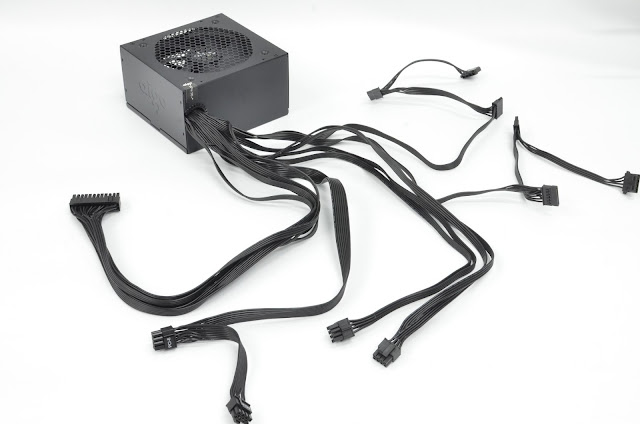

Hệ thống cáp dạng bẹ đen của VK650 gồm có:
1x 24pin Mainboard (60cm)
2x 4+4pin ATX12V (60cm)
2x 6+2pin PCIe (50cm+15cm)
4x SATA 45cm+
2x ATA 45cm+

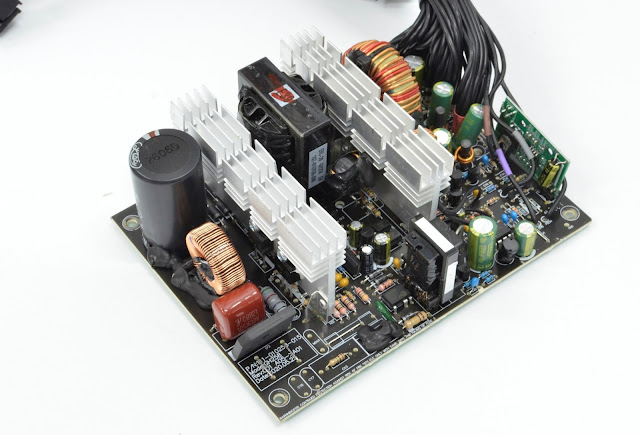

2-Bên trong:
AIGO chọn GuangHaiDianZi làm nhà sản xuất (OEM) cho sản phẩm VK650 . Platform GH258 "huyền thoại" được sử dụng trên các dòng sản phẩm thược phân khúc phổ thông, của nhiều hãng khác nhau trên thế giới. Ở Việt Nam thì Xpower II/III cũng sử dụng platform này .


Bảng linh kiện được sử dụng trên VK650:

Platform GH258 được thiết kế khu vực lọc nhiễu EMI chỉ có 1 lớp, vì thế ở VK650 nhà sản xuất quyết định "dời" khu vực mạch lọc nhiễu EMI lên 1 bo module nhỏ gắn vào jack cắm AC đầu vào để có thể đủ không gian cho 2 lớp mạch lọc nhiễu EMI, nhằm tăng cường khả năng loại bỏ các xung nhiễu tốt nhất


Diode cầu GBU806 (8A) được làm mát trực tiếp từ quạt làm mát, và tụ chính 330uF/420V đến từ hãng Ltec có mức nhiệt độ hoạt động tối đa 105oC


Do chỉ trang bị mạch Active PFC dải hẹp với cuộn cảm nâng áp trị số nhỏ vì thế tầng PFC chỉ cần trang bị 1 Mosfet IPS ITA25N50R là đủ cho nhu cầu của một PSU công suất thực 650W. tầng PWM sử dụng 1 cặp Mosfet khác cũng tới từ hãng IPS có mã ITA20N60A .

Cả 2 tầng công suất chinh của phần khu vực sơ cấp được điều khiển bởi IC dao động SC3805J có tính năng tương tự IC Champion CM6805BSX. Kế bên đó là biến áp chính sử dụng lõi EE39 kích thước lớn

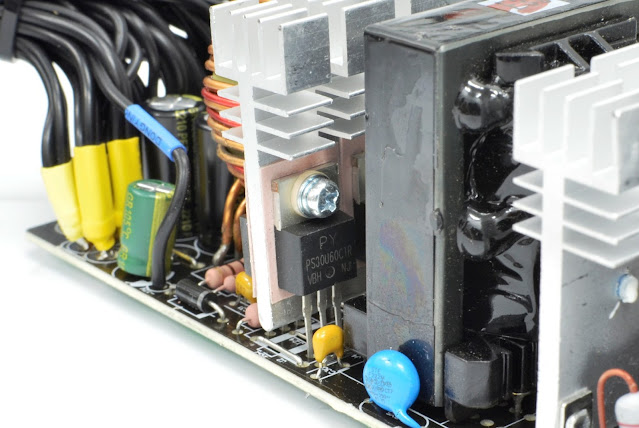

Ở khu vực chỉnh lưu DC ngõ ra là tổ hợp các diode xung ( schottky diode) với đường 12V trang bị 3 diode PS30U60CTR (30A x)


IC giám sát hoạt động của VK650 là loại Sitronix ST9S313C-DAG cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP và nằm bên cạnh là khu vực mạch cấp trước 5Vsb sử dụng 1 IC combo EST2812D

Mạch smart fan được trang bị thêm 1 IC so sánh LM393 nhằm có thể tạo ra một biểu đồ tốc độ quạt quay phi tuyến tính giúp PSU hoạt động êm hơn đôi chút ở mức tải nhẹ khi các thành phần công suất bên trong chưa đủ nóng

Do sử dụng 100% linh kiện xuyên lỗ/DIP nên phân mạch in không có gì để bàn , mối hàn sáng bóng tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm
1-Thử tải:

VK650 hoàn thành tương đối tốt các mức tải với điện áp dao động trong tiêu chuẩn ATX yêu cầu. Hiệu suất đạt trên dưới 85% như những gì AIGO cam kết, ở 2 mức tải không đồng đều do không được trang bị tính năng DC to DC nên điện áp dao động ra khỏi chuẩn ATX 1 chút




2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của VK650 vượt qua BR600W và đang nằm ở top các bộ nguồn có dòng khởi động cao nhất trong bảng xếp hạng.


3-Transient response test ( Tải biến thiên):
*Từ ngày 1/3/2022 f14lab nâng cấp hệ thống tải lên bản chroma 6330 nhằm sử dụng tính năng đồng bộ bật/tắt, việc làm này sẽ ép khả năng của PSU 1 cách chính xác/nặng nề hơn . bên cạnh đó Các rail DC của nguồn sẽ được mắc với 1 tụ 3300uF/16V ( theo intel ATX design guide)
VK650 hoàn thành các mức tải của thử nghiệm với điện áp đường 3.3V vượt ra khỏi chuẩn ATX

1mS:


10mS:


100mS:


4-Ripple & Noise ( Nhiễu AC cao tần):
VK650 có mức ripple noise dừng ở mức trung bình khi đường 12V lên tới gần 80mV, và đường 5Vsb trên dưới 40mV. hai đường điện còn lại dao động nhỏ trên dưới 20mV






5-Hold-up time ( thời gian lưu điện):
Tín hiệu Power OK của VK650 chưa thật sự chính xác khi mất sau khi đường 12V rơi xuống dưới chuẩn ATX yêu cầu



6-Protection features (Các chế độ bảo vệ):
Do không được trang bị tính năng OCP vì thế tính năng UVP sẽ phải làm thay nhiệm vụ cắt dòng ra khi quá tải  làm sụt áp trên từng đường điện chính . Chế độ bảo vệ OPP và SCP hoạt động tốt .

7-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

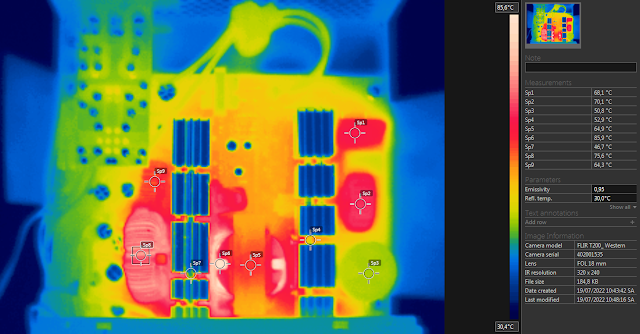

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Quạt làm mát sẽ giữ trạng thái quay trên dưới 1000rpm khi tải nhẹ và PSU chưa đủ nóng. Sau đó sẽ ngay lập tức tăng tốc khi tải được tăng cường. Giúp psu hoạt động êm hơn khi tải nhẹ nhưng cũng sẽ làm psu nóng hơn đôi chút


VK650 sử dụng quạt làm mát WAM W12025HZ12SELA, Rifle bearing có tốc độ tối đa 2200rpm



IV-Kết luận:
VK650 có chất lượng điện áp tương đối khá , Hiệu suất tối đa đạt 86%@230VAC như những gì AIGO cam kết. Mẫu mã bắt mắt với hệ thống cáp bẹ đen mềm, cung cấp 2 đầu cấp nguồn CPU.
AIGO VK650  phù hợp cho các cấu hình máy vi tính tầm trung, phổ thông sử dụng 01 VGA có công suất dưới 200W
Ưu điểm
-Hiệu suất tối đa 86%@230VAC
-Điện áp tương đối khá
-Cáp bẹ đen 2 đầu  CPU riêng biệt
Khuyết điểm
-Cần cải thiện Hold up time.

-Xin cảm ơn AIGO đã cung cấp sản phẩm Review!
