REVIEW/Đánh giá - EVGA 600 BR (600W)

EVGA vừa đem tới Việt Nam dòng sản phẩm nguồn máy tính (PSU) tầm trung mang tên BR series. Đây là một trong những dòng nguồn mới mà EVGA ra mắt trong thời gian gần đây.
BR series có 4 mức công suất khác nhau 450/500/600/700W và sở hữu các tính năng hấp dẫn trong phân khúc như: Active PFC fullrange, 80Plus Bronze , đạt chuẩn intel ATX2.52 và trang bị mạch DC to DC .

Và sản phẩm thử nghiệm của ngày hôm nay là phiên bản có mức công suất 600W ,

Hộp và phụ kiện:
Hộp của BR 600W có dạng hình lập phương. Mẫu mã khá bắt mắt với tông màu đen và vàng , Thông số kĩ thuật được in chi tiết ở mặt hông của hộp





Phụ kiện kèm theo BR 600W cơ bản gồm có: 1x cáp nguồn chuẩn EU, 4x ốc bắt nguồn và 1x sách HDSD

II-PSU
1-Bên ngoài

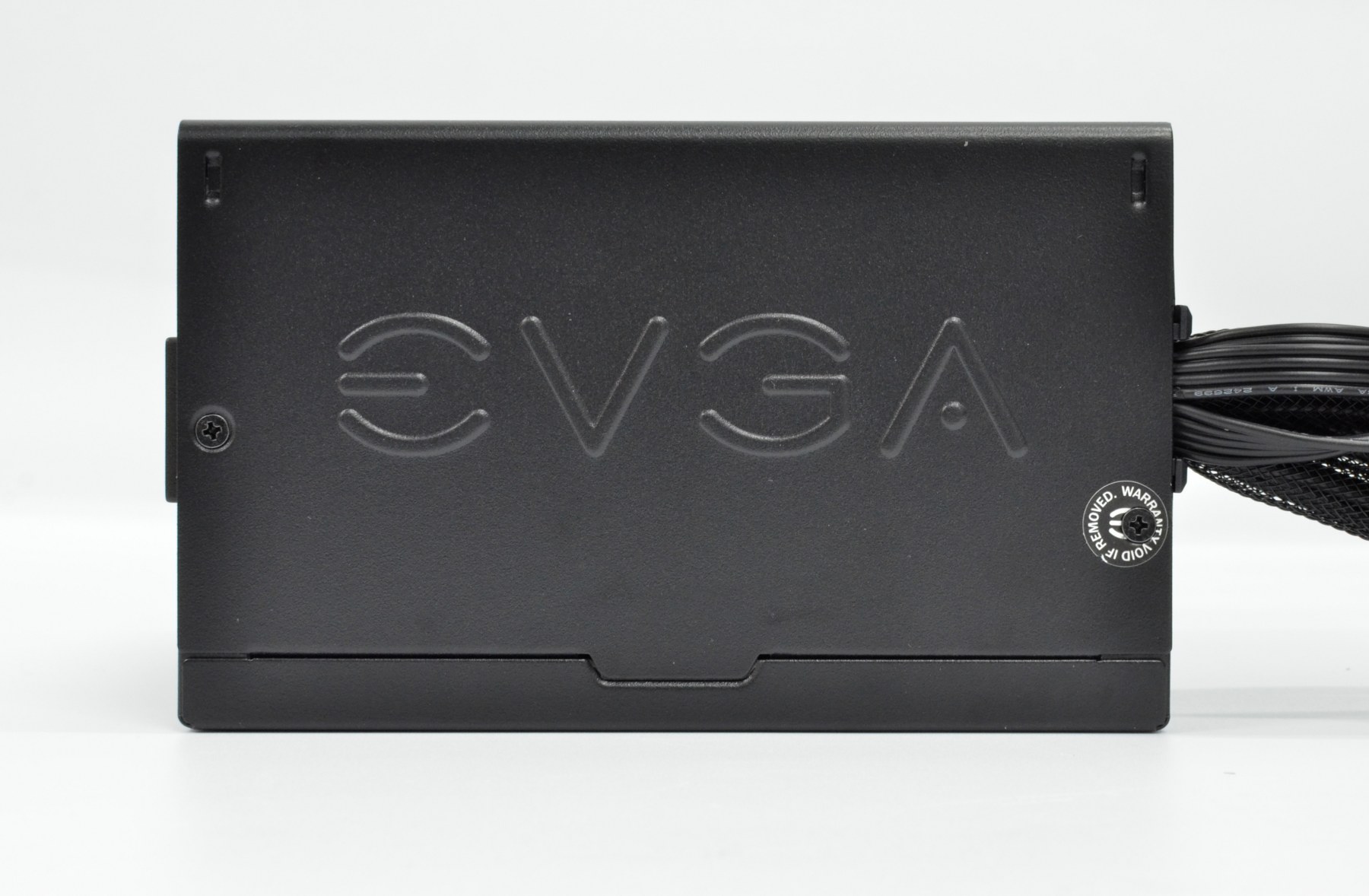

BR 600W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen. Sử dụng quạt làm mát 120mm đi kèm với bộ cáp đen mềm




Công suất danh định: 600W, Single rail 12V@50A, 80Plus Bronze

Hệ thống cáp của BR 600W gồm có:
    1x 24pin Mainboard: 55cm
    1x 4+4pin ATX12V: 60cm
    2x 6+2pin PCIex: 55cm+10cm
    6x SATA: 45cm+
    3x ATA: 45cm+
    1x FDD

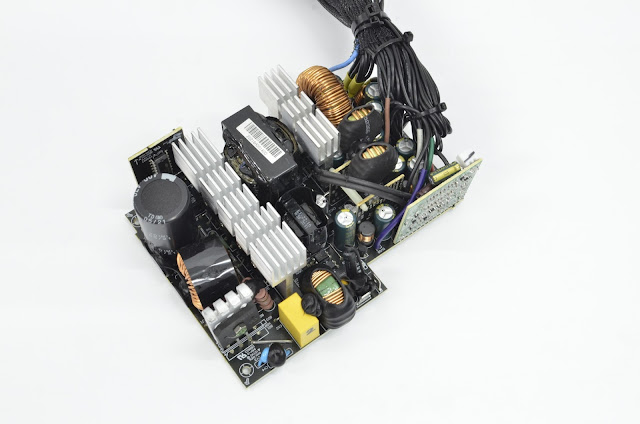

2-Bên trong:
EVGA chọn HEC làm đơn vị gia công(OEM) cho dòng sản phẩm BR series, Platform sử dụng thiết kế Dual forward + DC to DC. Platform này hiện cũng đang có mặt trên dòng sản phẩm của thương hiệu "Mỹ" khác là Corsair CV(>650W)



Bảng linh kiện được sử dụng trên BR 600W:

Ngay tại jack cắm AC đầu vào là tầng lọc EMI thứ nhất kế bên đó là IC discharge CAP200DG , tầng lọc nhiễu thứ hai nằm trên bo mạch chính chứa thành phần chống sét MOV


BR 600W sử dụng 1 cặp diode cầu GBU1006 (10A) được đính trên phiến tản nhiệt riêng biệt đảm bảo khả năng hoạt động ổn định ở môi trường nhiệt độ cao , Tụ chính đến từ hãng Teapo có thông số 400VDC/470uF hứa hẹn khả năng vượt qua thử nghiệm về thời gian lưu điện


IC dao động chính được sử dụng trên BR 600W là loại CM6800TX ngoài ra còn được hổ trợ thêm bởi 1 IC disconnect SEN012DG tương tự CAP200DG có mục đích giảm hao phí tại chế độ nghỉ
Tầng PFC và PWM sử dụng chung 1 loại mosfet GPT18N50DG, Boost diode của tầng PFC là loại C6D04065A của Cree sử dụng vật liệu SiC đem lại hiệu năng hoạt động tốt hơn

Đường 12V duy nhất được "nắn" bởi 4 diode xung PS30U60CTR (30A x4) nâng tổng công suất thiết kế lên gần gấp rưỡi công suất danh định 50A . Kế bên đó là thông số của biến áp chính với lõi EE39 kích thước lớn


BR 600W có 2 mạch VRM (DC to DC) riêng biệt cho đường 5V và 3,3V . Sử dụng chung loại IC dao động APW7164 tuy nhiên có sự khác nhau về loại Mosfet sử dụng


IC giám sát hoạt động là loại WT7527V hộ trợ 4 tính năng bảo vệ là OCP/OVP/SCP/UVP ,

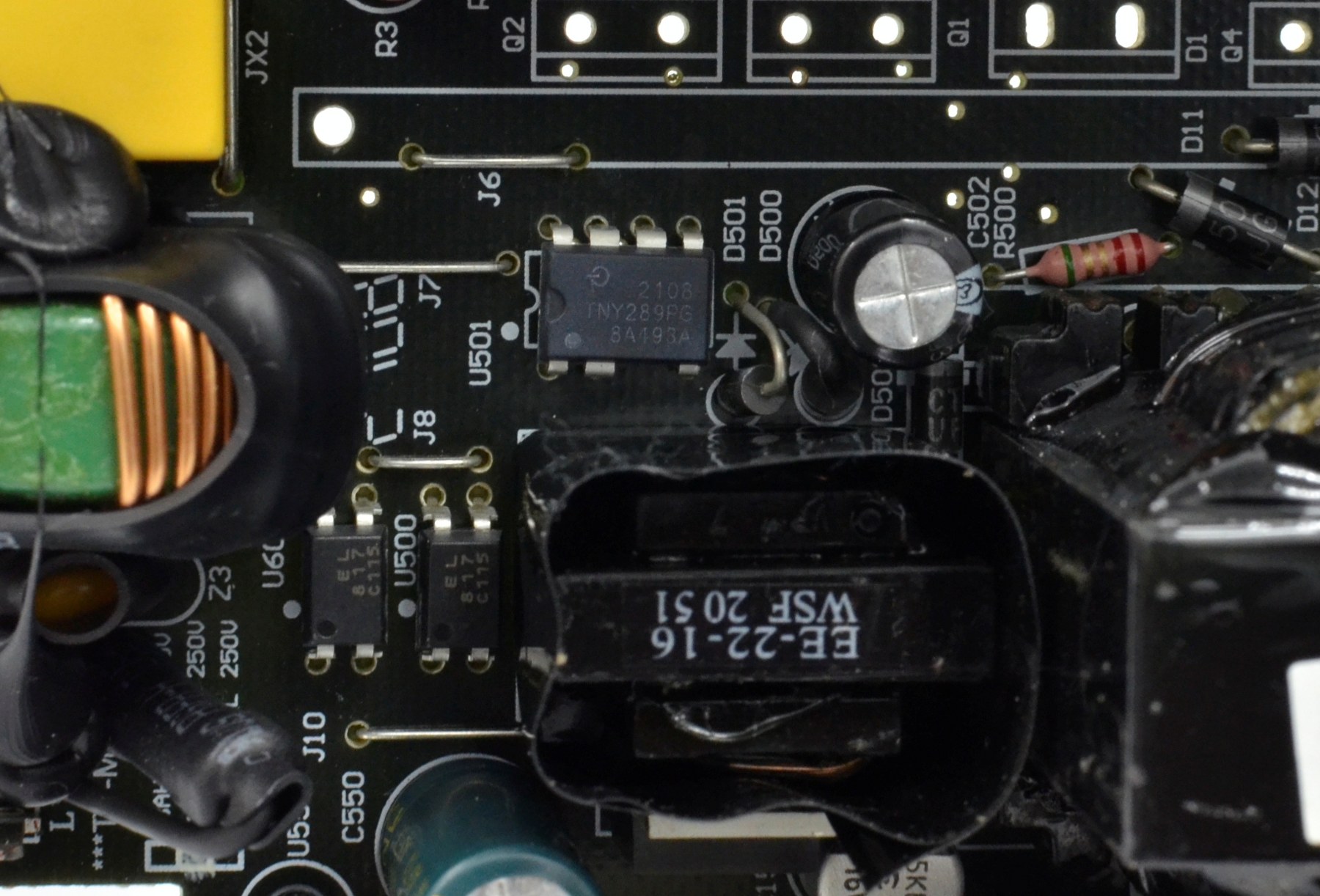

Đường cấp trước 5vsb được tạo ra từ IC combo TNY289PG , BR 600W sử dụng các tụ lọc DC đầu ra của hãng Teapo có mức nhiệt độ hoạt động tối đa là 105oC

Mạch in của BR 600W sạch đẹp tuân thủ tiêu chuẩn RoHS, các chân linh kiện cắm được cắt tỉa gọn gàng

III-Thử nghiệm:
1-Thử tải:

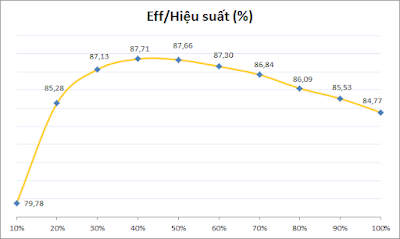

BR 600W hoàn thành tốt các mức tải với mức điện áp dao động nhỏ, Hiệu suất tối đa đạt tới gần 88% tại lưới điện 230V, Được trang bị tính năng VRMs(DC to DC) vì thế không có sự khác biệt gì đáng kể ở các mức tải không đồng đều(CL)



2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của BR 600W khá lớn. có thể trị số của NTC là tương đối nhỏ với "sức hút" cục tụ 470uF

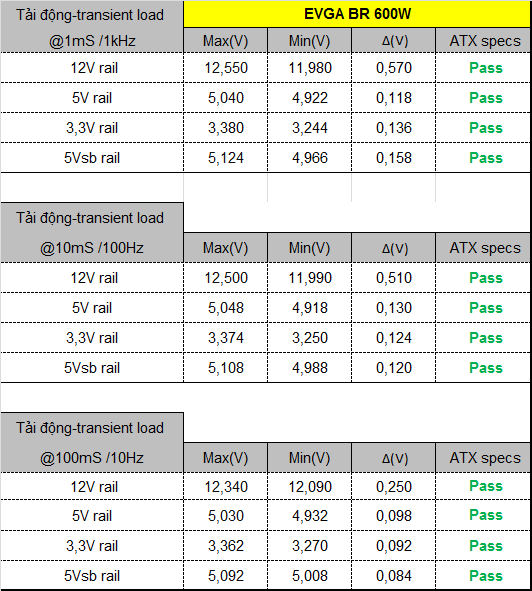

3-Transient response test ( Tải biến thiên):
BR 600W hoàn thành tương đối tốt các mức tải của thử nghiệm. Điện áp dao động trong khoảng an toàn của tiêu chuẩn ATX

1mS(1kHz):


10mS(100Hz):


100mS(10Hz):

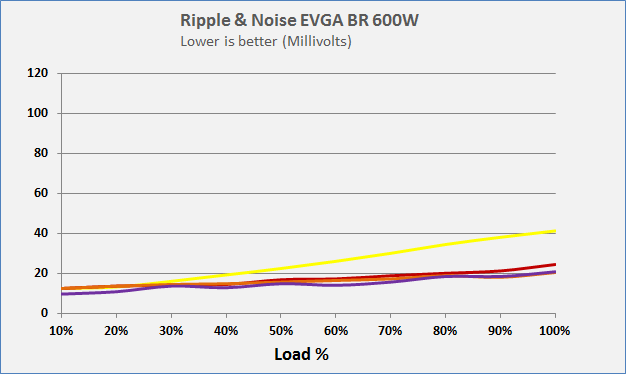

4-Ripple & Noise ( Nhiễu AC cao tần):
BR 600W có mức ripple noise ở mức khá khi đường 12V tối đa khoảng 40mV . các đường điện còn lại dao động trên dưới 20mV.







5-Hold-up time ( thời gian lưu điện):
Với tụ chính 470uF thì BR 600W dễ dàng đạt tiêu chuẩn ATX yêu cầu

6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ OPP/SCP hoạt động tốt trên BR 600W. Chế độ bảo vệ OCP của đường 12V không rõ vì "lí do" nào mà lại không hoạt động, dù IC giám sát WT7527V có hỗ trợ. Tuy nhiên cũng ko cần quá lo lắng khi phía sau đó còn 2 chế độ UVP và OPP sẵn sàng để "tắt" PSU, tránh khả năng quá tải có thể gây hỏng hóc

7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Fan curve của BR 600W không có quá nhiều điều để nói khi gần như là tăng tuyến tính theo mức nhiệt độ hoạt động của nguồn


BR 600W sử dụng quạt làm mát D12SH-12, 12V 0.3A , Sleeved bearing có tốc độ tối đa khoảng 2000RPM


IV-Kết luận:
EVGA BR 600W  có phẩm chất điện áp và chất lượng linh kiện khá, Hiệu suất hoạt động tối đa đạt tới ~88@230VAC đạt tiêu chuẩn 80Plus Bronze, PSU hoạt động tương đối mát,  trang bị hệ thống cáp  màu đen giúp tăng tính thẩm mĩ khi đi dây trong case
BR 600W là sự lựa chọn cho các cấu hình máy tính (PC) tầm trung sử dụng 1 VGA có công suất dưới 200W
Ưu điểm:
-Hiệu suất cao ~88@230VAC, 80Plus Bronze
-Hold up time đạt chuẩn ATX
-VRM(DC to DC)
Khuyết điểm:
-Tinh chỉnh lại mức cắt dòng OCP@12V sẽ đỡ "lãng phí" công năng của IC giám sát hơn.


-Xin cảm ơn EVGA đã cung cấp sản phẩm review!
