REVIEW/Đánh giá - EVGA G1 500W 1U



EVGA là 1 thương hiệu nổi tiếng của Hoa Kì với dãy sản phẩm rộng lớn từ Case, nguồn, gear cho tới Mainboard. Với mảng nguồn máy tính (PSU), EVGA ra mắt "vô số" các dòng sản phẩm khác nhau, từ phân khúc phổ thông cho tới phân khúc cao cấp. ngoài ra họ còn làm một số sản phẩm cho những phân khúc "đặc biệt" hơn và sản phẩm của ngày hôm nay là 1 trong số đó . EVGA G1 500W 1U là dòng sản phẩm duy nhất của EVGA được thiết kế dưới dạng Flex 1U form factor . được hướng tới đối tượng người dùng DIY/ITX, sản phẩm được bán dưới dạng Bulk package (Chỉ nguồn + cáp EU/US type)
I-PSU
1-Bên ngoài
G1 500W 1U có kích thước 1U  . Số đo ba vòng lần lượt là  40mm(H) x 110mm(W) x 220mm(L) . Nói không ngoa nó "như" 1 psu server 1U hotswap được sơn màu đen. Và có vẻ hơi dài cho việc DIY các cấu hình mini ITX

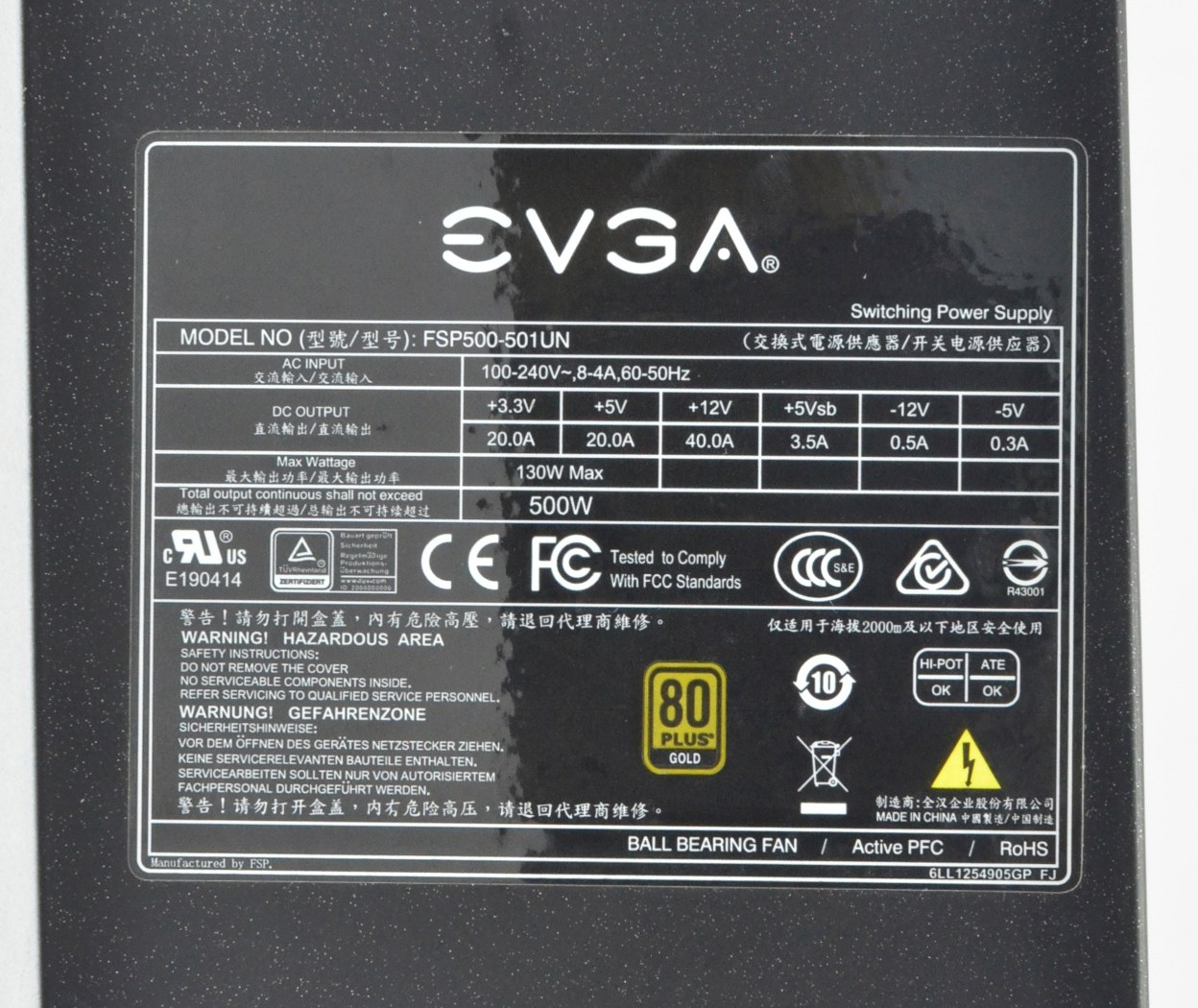

Công suất danh định: 500W, Single Rail 12V@480W, Active PFC fullrange 100-240VAC, 80Plus Gold

Có lẽ được chế tạo cho các cấu hình Mini ITX nên hệ thống cáp của G1 500W 1U tương đối ngắn đặc biệt là dây PCIe
1x 24pin Mainboard (40cm)
1x 4+4pin ATX12V (45cm)
2x 6+2pin PCIex (20cm+10cm)
2x SATA (40cm+)

4x ATA (40cm+)

2-Bên trong
G1 500W 1U do FSP OEM và chỉ sản xuất duy nhất 1 mức công suất 500W cho platform này. Bo mạch dày đặc các linh kiện. Các phiến tản nhiệt khá mỏng nhưng bù lại nó sẽ được tưới luồng gió "cực mạnh" từ quạt làm mát

Bảng linh kiện được sử dụng trên G1 500W 1U

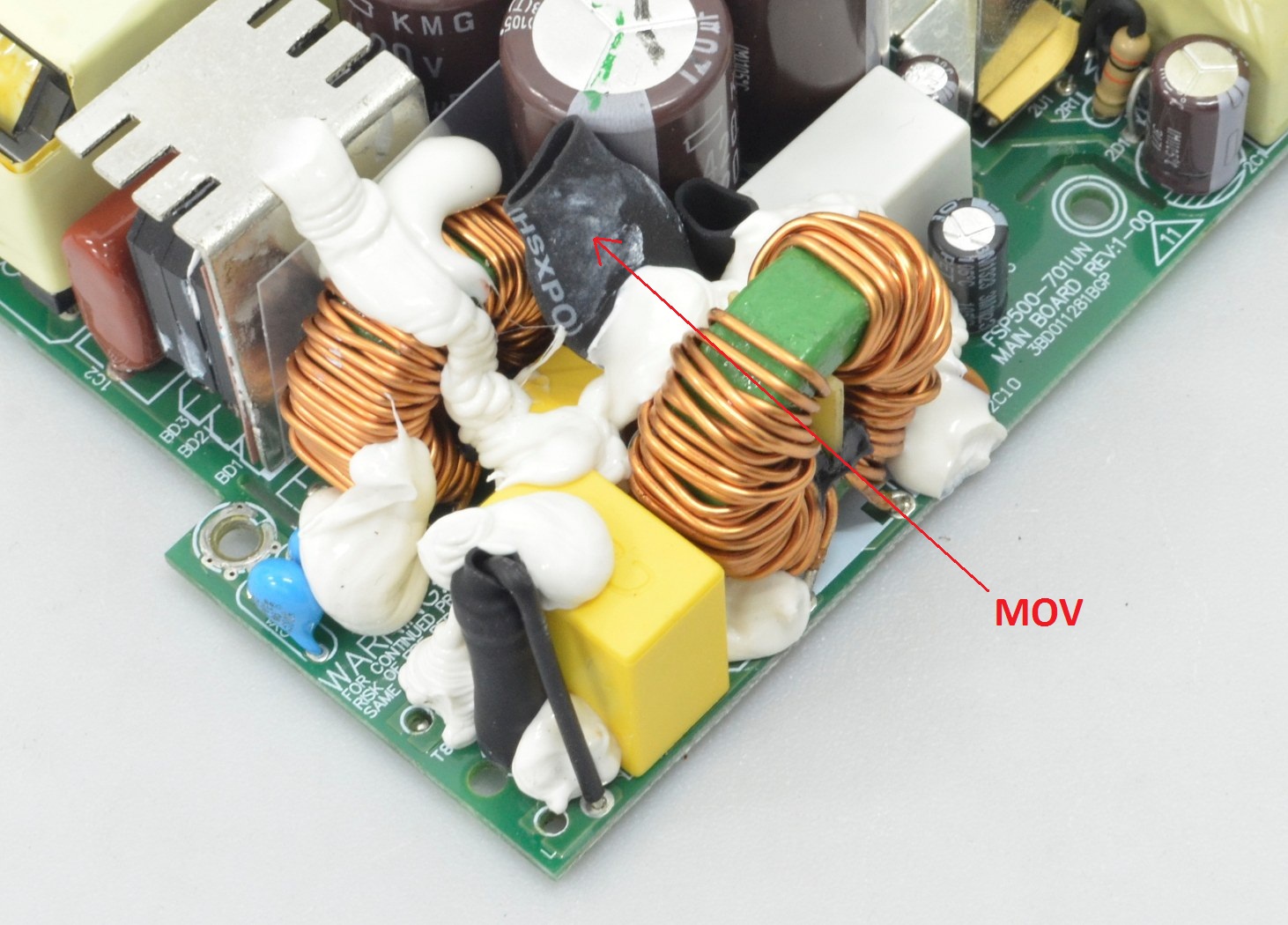

Tầng lọc nhiệu EMI nằm chen chúc tại vị trí jack cắm điện AC đầu vào, Gồm 2 lớp và kèm theo thành phần chống sét MOV, sát bên cạnh là vị trí của NTC và Relay có nhiệm vụ giảm dòng khởi động

Có tới 3 diode cầu GBU1008 (10Ax3) được sử dụng trên G1 500W 1U, cả 3 được đính vào chung 1 phiến tản nhiệt. nhằm giảm nhiệt độ hoạt động xuống thấp nhất có thể, Do bị giới hạn về chiều cao nên thay vì dùng 1 tụ nguồn chính 420V/470uF thì G1 500W 1U sử dụng 4 tụ 420V/120uF đều đến từ hãng Nippon (JP)

Tiếp đến là tầng Active PFC. G1 500W 1U sử dụng thiết kế Interleaved PFC với sự điều khiển từ IC dao động UCC28061, thiết kế này có 2 mạch PFC gồm 1 Mosfet TK20A60U(20A) + 1 Diode  FSF10D60(10A). Hoạt động lệch pha nhau một góc 180°, nhằm thu nhỏ kích thước nhất là chiều cao của cuộn cảm PFC, cũng như giảm lượng nhiệt sinh ra khi hoạt động.
Tầng PWM/LLC sử dụng 1 cặp Mosfet FCPF20N60(20A) chịu sự điều khiển của IC dao động UCC25600

Đường 12V được chỉnh lưu đồng bộ bởi các mosfet IPP041N04NG (4x80A) dưới sự điều khiển của IC driver GR8387

Đường 5V và 3.3V được tạo ra từ khối mạch VRM(DC to DC) sử dụng 1 IC APM7159 (dual channel) lái 2 cặp Mosfet BSC030N03LS-G(122A)

IC giám sát hoạt động là loại Siti PS232S cung cấp đầy đủ các chế độ bảo vệ thường thấy trên một bộ nguồn ATX là OCP/UVP/SCP/OVP và OTP, Đường cấp trước 5Vsb được tạo ra từ IC combo FSBH0370 được trang bị hẳn 1 phiến tản nhiệt trên lưng

G1 500W 1U sử dụng tụ hóa tới từ nhật bản với các thương hiệu như Nippon và Rubycon, Bên cạnh đó là các tụ rắn tới từ hãng Teapo (TW), Phần mạch in sạch đẹp sáng bóng tuân thủ tiêu chuẩn RoHS

II-Thử nghiệm
1-Thử tải:

G1 500W 1U hoàn thành tốt các mức tải với điện áp dao động nhỏ, Hiệu suất đạt trên dưới 90% thỏa tiêu chuẩn 80Plus Gold.

2-Inrush current testing ( Dòng khởi động):

G1 500W 1U có dòng khởi động rất nhỏ chỉ 50A tại 230VAC

3-Transient response test ( Tải biến thiên):

Với yêu cầu của Intel, các bài test tải biến thiên ngoài mức kiểm tra cũ 10/100mS(10/100Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 1mS(1kHz)

Mức tải dao động 1kHz sẽ là bài kiểm tra khó nhằn cho các PSU tầm trung thậm chí là cao cấp. G1 500W 1U hoàn thành bài kiểm tra một cách tốt đẹp

1mS(1kHz):

10mS(100Hz):

100mS(10Hz):

4-Ripple & Noise ( Nhiễu AC cao tần):

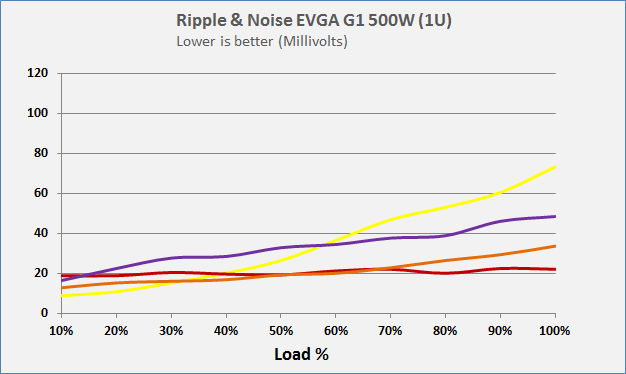

G1 500W 1U có mức ripple noise chỉ ở mức trung bình khá khi đường 12V lên hơn 70mV. Có vẻ đây không phải là thế mạnh ở các sản phầm do FSP sản xuất

5-Hold-up time ( thời gian lưu điện):

Với tổng dung lượng 480uF khá vừa vặn với 1 PSU nữa cầu LLC 500W, tuy nhiên G1 500W 1U lại có mức hold up time khá thấp.

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ OCP/OPP/SCP hoạt động tốt và nhạy trên G1 500W 1U. PSU tự ngắt khi chạm điểm cắt và hoạt động bình thường sau khi khởi động lại mà không gặp phải bất kì "sự cố" nào

7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Quạt của G1 500W 1U sẽ quay hết tốc khi vừa khởi động và nhanh chóng trở về tốc độ idle khoảng 4000rpm. Fan curve sẽ tăng dần từ 4000rpm cho tới 8000rpm  . đây là mức tương đối khỏe với 1 chiếc fan có kích thước 4x4cm. nhằm làm mát nhanh chóng các phiến tản nhiệt "mỏng dính" của khối linh kiện chật chội bên trong
Về độ ồn chắc chắn đây không phải là 1 PSU dành cho đối tượng người dùng cần sự êm ái nhất có thể, xét tương đối thì độ ồn tối đa 8000rpm sẽ ngang với 1 chiếc quạt 12cm có tốc độ khoảng 2500rpm .



III-Kết luận:
EVGA G1 500W 1U có chất lượng linh kiện và thiết kế tốt, Hiệu suất trên dươi 90%@230VAC thỏa tiêu chuẩn 80Plus Gold. Chế độ bảo về hoạt động hiệu quả và rất nhạy với điểm cắt dòng sát với mức công suất công bố
G1 500W 1U phù hợp với các cấu hình yêu cầu sự nhỏ gọn sử dụng 01 VGA có công suất dưới 280W
Ưu điểm:
-Thiết kế, linh kiện chất lượng
-Hiệu suất trên dưới 90%@230VAC - 80Plus Gold
-Chế độ bảo vệ nhạy
Khuyết điểm:
-Hoạt động ồn (40°C+)
-Ripple noise nên tốt hơn.

-Xin cảm ơn EVGA đã cung cấp sản phẩm Review!
