REVIEW - VSP eSport 650W
VSPTECH là một thương hiệu trong nước. Được biết đến với các sản phẩm linh kiện & phụ kiện máy vi tính như: Case, Nguồn, Tản nhiệt,..
eSport 650W là dòng sản phẩm nguồn mới được VSPTECH ra mắt gần đây nhắm vào phân khúc nguồn phổ thông giá rẻ. Với các tính năng tương đối hấp dẫn như Active PFC full range, hiệu suất tối đa 88%, hệ thống cáp dạng bẹ đen mềm và mặt hông led RGB có khả năng đồng bộ với Mainboard (Addressable)
I-Hộp và phụ kiện:

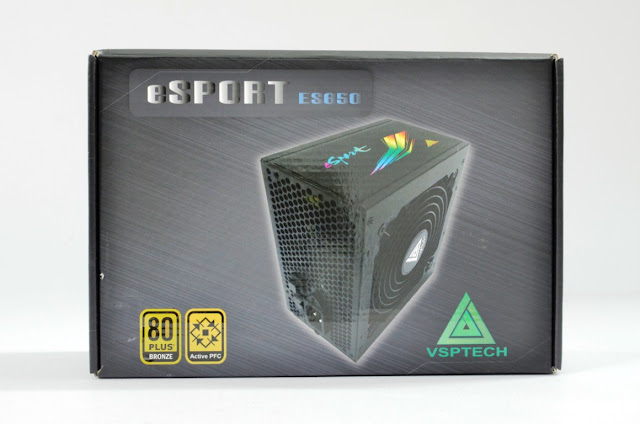

Hộp của eSport 650W có kích thước trung bình tông màu xám. các thông số vể sản phẩm được in ở phía sau và phía hông của vỏ hộp. Có thể thấy vài "hạt sạn" nhỏ về từ ngữ tiếng anh. Hi vọng VSPTECH sẽ chỉnh sửa trong thời gian tới
Phụ kiện kèm theo eSport 650W gồm có : 1x cáp nguồn EU type, 4x ốc bắt nguồn, 2x dây rút (ziptie)
1-Bên ngoài

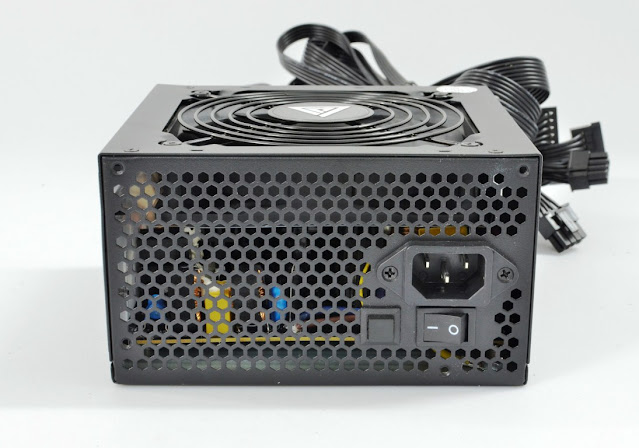

eSport 650W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm
Phần dải led mặt hông có thể chạy đồng bộ với mainboard qua cáp nối 3pin (addressable) hoạt chạy mặc định bằng nút nhấn chuyển chế độ phía sau của nguồn
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (65cm)
2x 6+2pin PCIex (50cm)
5x SATA (45cm+)
2x ATA (45cm+)
1x cáp Addressable RGB cho phần led hông

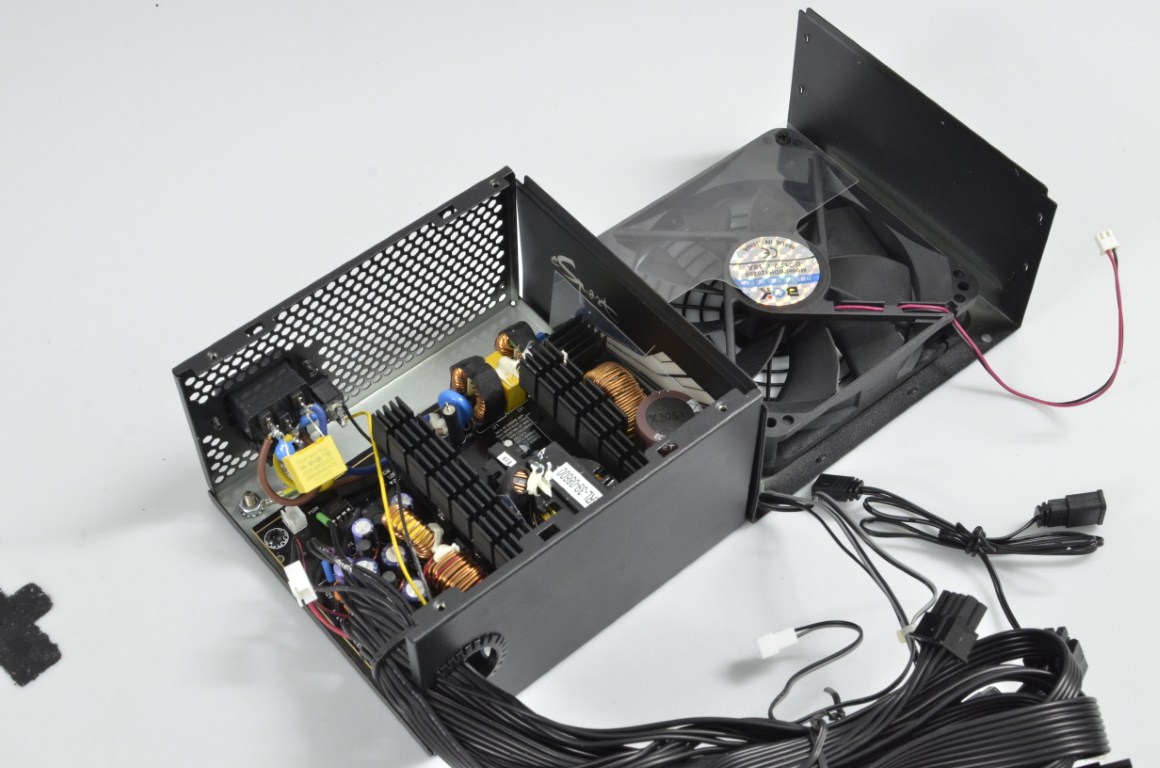

eSport 650W do CASIC( Aerospace Science & Industry Shenzhen group) sản xuất. Platform này khá tương đồng với Platform từng sử dụng trên dòng Tauro M do Solytech sản xuất, là 1 Platform cấu tạo cơ bản khi sử dụng thiết kế mạch Dual forward + Group regulated .

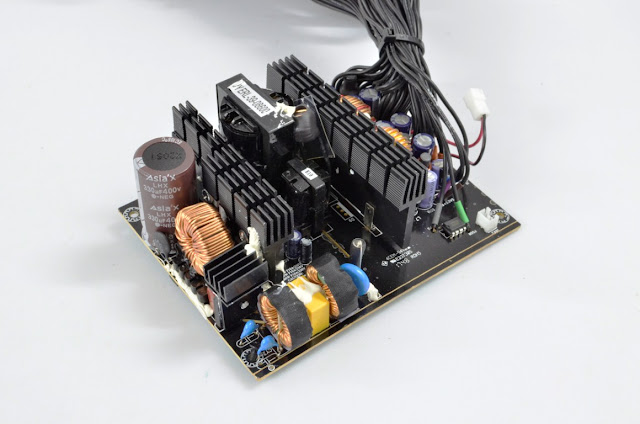

Bảng linh kiện được sử dụng trên eSport 650W:
12V : 2x SBM40L60PT (40A x2)
5V : 1x MBR3045CT (30A)
3,3V : 1x MBR3045CT (30A)
IC giám sát hoạt động là loại GR8313 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP. Đường cấp trước 5Vsb được tạo ra từ IC combo EM8564A. Toàn bộ tụ lọc đầu ra đều đến từ hãng Asia'X với mức nhiệt độ chịu đựng tối đa là 105°C
Mạch in của eSport 650W tương đối sạch tuân thủ tiêu chuẩn RoHS, mạch được phủ 1 lớp keo chống ẩm
III-Thử nghiệm
1-Thử tải:
*Kể từ nay quá trình thử tải sẽ thử nghiệm chi tiết trên 10 mức tải chính (10%-100% load) cộng với 2 mức tải đặc biệt CL nhằm ép tối đa khả năng của PSU. Ngoài ra điện áp sẽ được đo trực tiếp tại mỗi đầu cấp nguồn nhằm đem lại cái nhìn tổng quan nhất về sự sụt áp trên dây dẫn
1-Thử tải:
*Kể từ nay quá trình thử tải sẽ thử nghiệm chi tiết trên 10 mức tải chính (10%-100% load) cộng với 2 mức tải đặc biệt CL nhằm ép tối đa khả năng của PSU. Ngoài ra điện áp sẽ được đo trực tiếp tại mỗi đầu cấp nguồn nhằm đem lại cái nhìn tổng quan nhất về sự sụt áp trên dây dẫn
eSport 650W hoàn thành các mức tải với mức hiệu suất gần như những gì phía VSPTECH cam kết . Điện áp đường 12V được set khá cao gần chạm mức tối đa của chuẩn ATX khi không tải, nhằm "bù" lại khoảng sụt áp do thiết kế kiểu cổ điển ngây ra. Tất nhiên với "Trick" này thì khi nhảy qua mức tải CL35 điện áp đường 12V văng ngay ra khỏi tiêu chuẩn ATX. nếu có thể set xuống tầm 12.3V thì sẽ tốt hơn
2-Inrush current Testing ( Dòng khởi động)
Dòng khởi động của eSport 650W đạt 46,01A
3-Transient response test ( Tải biến thiên):
Ở bài test tải biến thiên mức thay đổi cũng được tăng lên từ 10Hz lên 100Hz
Đường 12V nhanh chóng vượt qua tiêu chuẩn ATX do mức điện áp ổn định đã quá sát điểm trên của chuẩn ATX
Ở bài test tải biến thiên mức thay đổi cũng được tăng lên từ 10Hz lên 100Hz
Đường 12V nhanh chóng vượt qua tiêu chuẩn ATX do mức điện áp ổn định đã quá sát điểm trên của chuẩn ATX

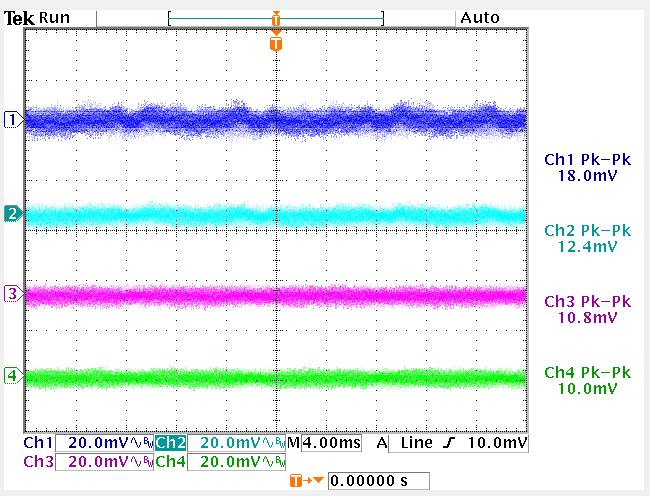

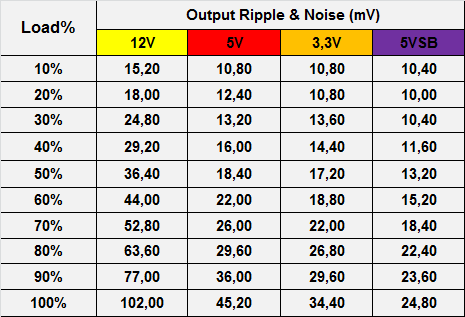

4-Ripple & Noise ( Nhiễu AC cao tần)
Ripple noise của eSport 650W dừng ở mức trung bình. Các đường điện đều nằm trong phạm vi cho phép của chuẩn ATX
Mức hold up time của eSport 650W chỉ khoảng 10mS kém khá xa tiêu chuẩn ATX yêu cầu. Trong phân khúc nguồn phổ thông khá ít các PSU thỏa yêu cầu về hold up time khi vấn đề về chi phí phát sinh khi trang bị tụ điện có điện dung lớn hơn
6-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng Chroma 19073 Hipot tester để đo dòng rò
7- Nhiệt độ làm việc và tốc độ quạt làm mát:
Điều kiện môi trường : 38-42°C
IV- Kết luận
VSP eSport 650W có phẩm chất điện áp và chất lượng linh kiện tương đối khá, Hiệu suất đạt tối đa khoảng 87 88% như những gì phía VSP cam kết, là số ít nguồn ở phân khúc phổ thông trang bị hệ thống cáp đen mềm dẻo với 2 đầu VGA nằm trên 2 dây riêng biệt, Tuy nhiên lại chỉ có 1 đầu CPU 4+4pin . Phần dải led RGB bên hông là sự lựa chọn đối với các đối tượng khách hàng thích trình diễn màu sắc
eSport 650W phù hợp với các cấu hình máy tính tầm trung phổ thông sử dụng 01 VGA rời có công suất dưới 180W
Ưu điểm:
-Hiệu suất tối đa 87%@230VAC
-Hệ thống cáp đen mềm

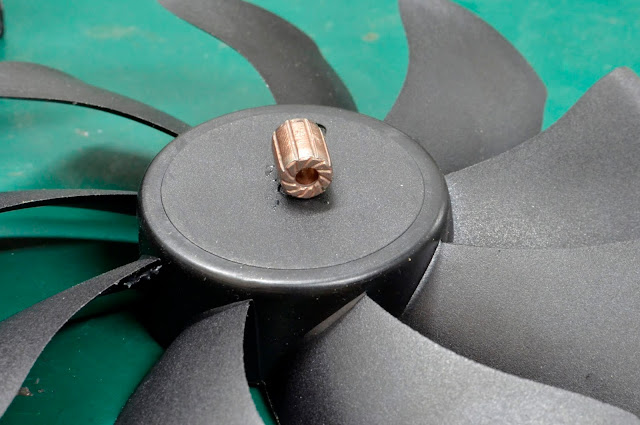

-Quạt Rifle Bearing
-Led RGB sync (addressable)
Khuyết điểm:
-80Plus chưa xác nhận
-Điện áp cần cải thiệt đôi chút (12V)
-Xin cảm ơn VSPTECH đã cung cấp sản phẩm Review!
VSP eSport 650W có phẩm chất điện áp và chất lượng linh kiện tương đối khá, Hiệu suất đạt tối đa khoảng 87 88% như những gì phía VSP cam kết, là số ít nguồn ở phân khúc phổ thông trang bị hệ thống cáp đen mềm dẻo với 2 đầu VGA nằm trên 2 dây riêng biệt, Tuy nhiên lại chỉ có 1 đầu CPU 4+4pin . Phần dải led RGB bên hông là sự lựa chọn đối với các đối tượng khách hàng thích trình diễn màu sắc
eSport 650W phù hợp với các cấu hình máy tính tầm trung phổ thông sử dụng 01 VGA rời có công suất dưới 180W
Ưu điểm:
-Hiệu suất tối đa 87%@230VAC
-Hệ thống cáp đen mềm
-Quạt Rifle Bearing
-Led RGB sync (addressable)
Khuyết điểm:
-80Plus chưa xác nhận
-Điện áp cần cải thiệt đôi chút (12V)
-Xin cảm ơn VSPTECH đã cung cấp sản phẩm Review!
