REVIEW - Xigmatek X-power III 350/450

Tiếp nối bài Review Xpower III 500/550 sẽ là 2 sản phẩm có mức công suất thấp nhất của dòng sản phẩm Xpower III vừa mới được Xigmatek ra mắt gần đây. là Xpower III 350/450 với ngoại hình kém cạnh 2 người đàn anh khi chỉ được trang bị bộ cáp màu bọc lưới  cho bản Xpower III 450 và cáp trần cho bản Xpower III 350

Một điểm khác biệt khác là Xpower III 350 được bán dưới dạng Bulk ( No box) nhằm hướng đến các khách hàng không có yêu cầu về bao bì mà nhắm tới giá thành kinh tế nhất
I-Hộp và phụ kiện

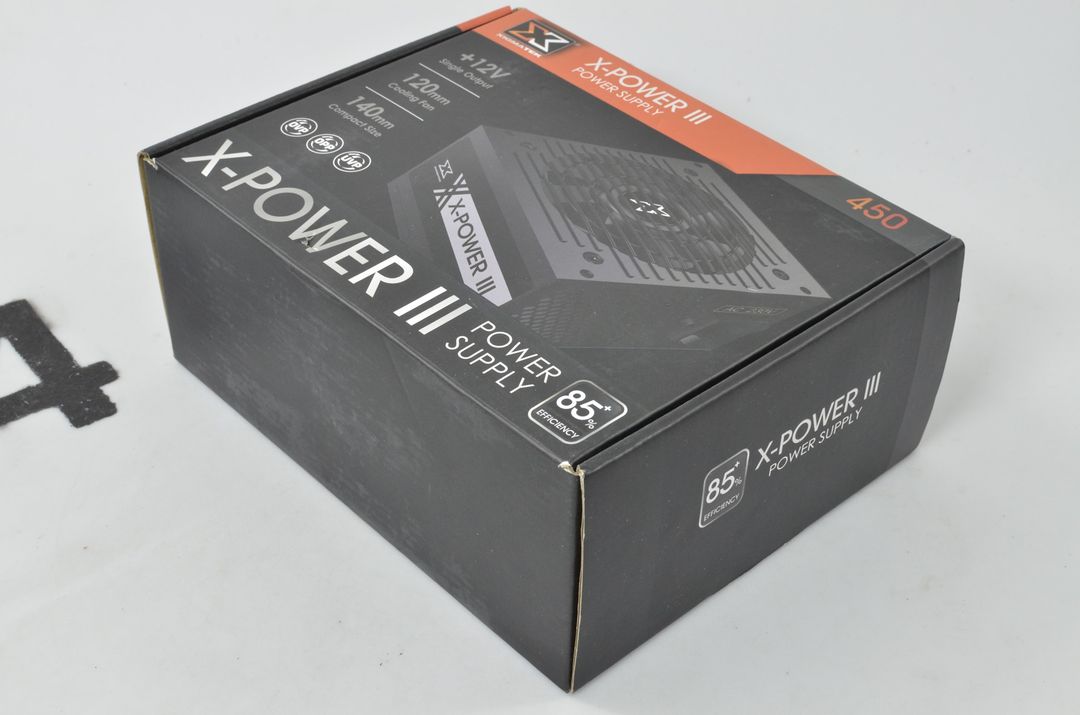

Xpower III 450 có thiết kế hộp tương tự 2 người đàn anh Xpower III 500/550. vẫn tông màu đen cam quen thuộc




Phụ kiện kèm theo Xpower III 450 gồm có: 1x cáp nguồn EU type, 3x ziptie, 4x ốc bắt nguồn

II-PSU
1-Bên ngoài:
Xpower III 350/450 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm.







Công suất thực của Xpower III 350 là 250W, Single rail 12V@204W, Không được trang bị tính năng PFC

Công suất thực của Xpower III 450 là 400W, Single rail 12V@324W, Active PFC short range

Hệ thống cáp của Xpower III 350/450 gồm có:
Xpower III 350:
1x 24pin Mainboard (50cm)
1x 4+4pin ATX12V (50cm)
1x 6+2pin PCIex (50cm)
3x SATA (45cm+)
1x ATA (45cm+)

Xpower III 450:
1x 24pin Mainboard (50cm)
2x 4+4pin ATX12V (50cm+15cm)
1x 6+2pin PCIex (60cm)
4x SATA (45cm+)
2x ATA (45cm+)

2-Bên trong
Xpower III 450 sử dụng chung platform với 2 người anh Xpower III 500/550, Xpower III 350 sử dụng platform khác thấp cấp hơn có thiết kế mạch gần tương đồng với Zpower 400 đã được Review trước đây
Xpower III 350:

Xpower III 450:

Bảng linh kiện được sử dụng trên Xpower III 350/450:


Tầng lọc nhiễu của Xpower III 450 tương tự phiên bản Xpower III 500/550 khi được trang bị 1 tầng lọc EMI (Class 1). Xpower III 350 thì chỉ trang bị 1 cuộn cảm . không có các tụ Y tiếp mass hay tụ X dập nhiễu





Xpower III 350 sẽ được “khuyến mãi” thêm 1 cục sắt có tác dụng duy nhất là cầm cho “đầm tay” hay “công nghệ làm nặng nguồn” mà từng được đề cập ở bài review NRP-VC400 cách đây khoảng 3 năm. Đối với vị trí của nsx họ sẽ cố làm 1 con nguồn có thể bán dễ dàng. ở đây là đánh vào suy nghĩ nguồn nặng là sẽ tốt của đại đa số người tiêu dùng. điều này hiện không còn đúng nữa khi các thế hệ nguồn có Active PFC short range đôi khi cầm nhẹ như “bông” nhưng hiệu năng vượt trội hơn hẳn các bộ nguồn non PFC hay passive PFC .

Xpower III 350/450 sử dụng chung loại diode cầu GBU406(4A) được giải nhiệt trực tiếp từ quạt làm mát

Xpower III 350 sử dụng 1 cặp tụ ChengX 200V, 470uF mắc nối tiếp, còn Xpower III 450 sử dụng 1 tụ ChengX 420V, 180uF

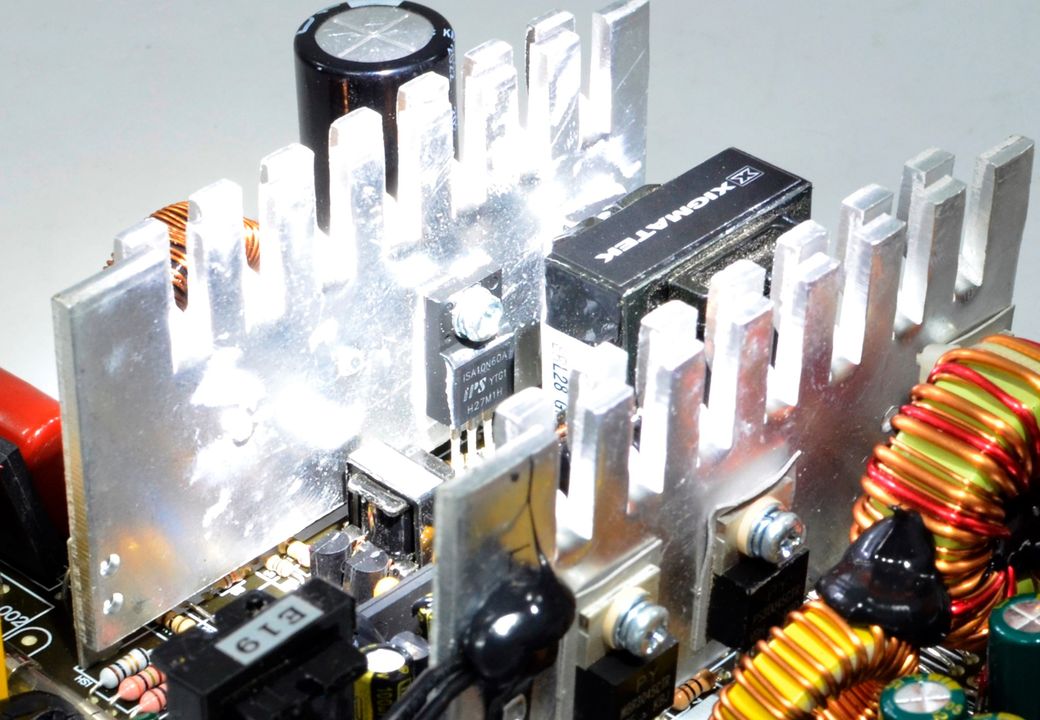

Xpower III 450 sử dụng 1 mosfet SVF10N60F(10A) đi kèm với 1 boost diode 8A , Tầng PWM sử dụng 1 cặp Mosfet ISA10N60A(10A) . tất cả điều nhận sự điều kiển từ IC champion CM6805BSX

Xpower III 350 sử dụng 1 cặp Transistor công suất 13009D được điều khiển bởi IC YW UTC7520D. IC này cũng sẽ kiêm luôn chức năng giám sát và bảo vệ cho các đường điện đầu ra

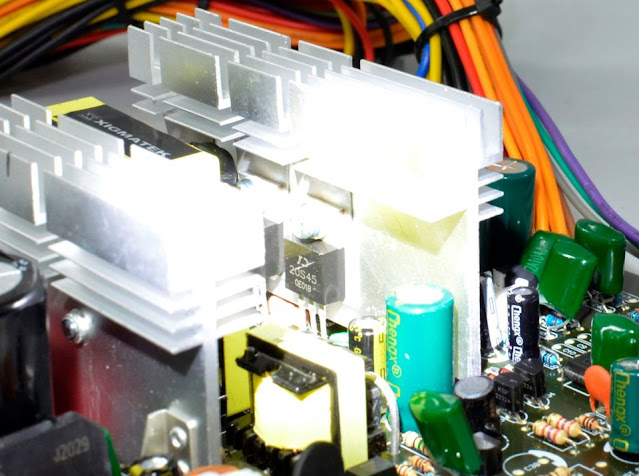

Xpower III 350 sử dụng tổ hợp các diode xung )schottky diode để nắn dòng đầu ra. Đường 12V sử dụng 1 con MBR30100CT(30A) và 2 đường 5V 3,3V sử dụng 1 con 20S45(20A) cho mỗi đường điện

Xpower III 450 với công suất lớn hơn vì thế các diode xung cũng được trang bị loại chịu tải cao hơn .Đường 12V sử dụng 1 cặp PS20U60CT( 20A) , đường 5V và 3,3V sử dụng 1 con MBR3045CTR(30A) cho mỗi đường điện

IC giám sát hoạt động trên Xpower III 450 là loại sitronix ST9S313C-DAG cung cấp 3 chế độ bảo vệ cơ bản (OVP,UVP,SCP)

Xpower III 350/450 sử dụng chung 1 loại IC combo EST2812A  cho đường cấp trước 5Vsb

Tất cả tụ lọc DC đầu ra điều đến từ hãng ChengX có mức nhiệt độ chịu đựng tối đa là 105°C


Phần mạch in của cả 2 phiên bản khá tốt. mối hàn sạch bóng


III-Thử nghiệm:
1-Thử tải:
Do được trang bị tính năng Active PFC vì thế không quá ngạc nhiên khi hiệu suất cũng như hệ số PF của Xpower III 450 cao hơn hẳn Xpower III 350
Bên cạnh đó điện áp của bản Xpower III 450 cũng ổn định hơn Xpower III 350 khá nhiều

Xpower III 350:


Xpower III 450:


2-Inrush current Testing ( Dòng khởi động)
Dòng khởi động của Xpower III 350/450 cũng tương tự Zpower hay 2 bản Xpower III 500/550 . so với Mặt bằng chung là tương đối cao

3-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) Xpower III 450 hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX, trong khi Xpower III 350 thì khá là “toang”
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS
Xpower III 350:



Xpower III 450:



4-Ripple & noise ( Nhiễu AC cao tần)
Xpower III 350 có mức ripple noise “ấn tượng” tới hon 0,5V cho đưởng 12V vượt xa lắc tiêu chuẩn ATX  . Cao hơn cả dòng Zpower 400 trong khi công suất danh định lại thấp hơn 50W
Xpower III 450 đạt được mức ripple tương tương tự thế hệ Xpower II 450. khi ko để lại nhiều sự khác biệt
Xpower III 350:


Xpower III 450:



5-Hold up time ( thời gian lưu điện)
Tính hiệu Power_OK của cả 2 chưa thật sư chính xác. khi mất sau khi đường 12V rơi khỏi vùng an toàn.
Xpower III 350:



Xpower III 450:



6-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

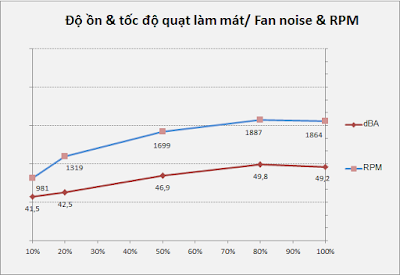

7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 30-35°C/38,5dBA

Xpower III 350:


Xpower III 450:



Xpower III 350/450 sử dụng quạt làm mát W12025HZ12SEMA có tốc độ tối đa khoảng 1800RPM. Fan curve cũng không có gì đặc sắc ngoài việc Xpower III 350/450 có mức nhiệt độ hoạt động thấp hơn Xpower 500/550

III-Kết luận:
Chúng ta đã có thế thấy sự vượt trội không bàn cãi của những bộ nguồn có trang bị tính năng Active PFC. Nếu chi phí không phải là rào cản quá lớn Xpower III 450 sẽ là sự lựa chọn “ngon lành” hơn Xpower III 350. Còn nếu chi phí vẫn là điều  e ngại thì Zpower 400 sẽ là ứng cử viên thay thế Xpower III 350 khi là 1 sản phẩm “retail” chính hiệu
Xpower III 350 sẽ phù hợp với các cấu hình cơ bản nhất không sử dụng VGA rời
Xpower III 450 sẽ phù hợp với các cấu hình cơ bản và sử dụng VGA rời không nguồn phụ
Ưu điểm:
-Hiệu suất tốt 83%@230VAC (Xpower III 450)
-Điện áp tương đối ổn định (Xpower III 450)
Khuyết điểm:
-Điện áp vượt chuẩn ATX (Xpower 350)
-Dummy PFC (Xpower 350)

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
