REVIEW - Antec ATOM B550/650 (550W/650W)
ATOM là 1 thương hiệu thuộc phân khúc giá rẻ tới từ Antec . Đã có mặt tại thị trường Việt Nam với dòng sản phẩm V series. Nay Antec tiếp tục tăng cường thêm các dòng sản phẩm mới dưới thương hiệu ATOM, và 1 trong số đó là B series. B series được định vị ở phân khúc tầm trung / phổ thông . Phân cấp cao hơn người anh em V series
ATOM B series có 2 mức công suất chính là 550W và 650W với các tính năng hấp dẫn như : Active PFC short range, 80Plus Bronze, Hệ thống cáp bẹ đen mềm
I-Hộp và phụ kiện:

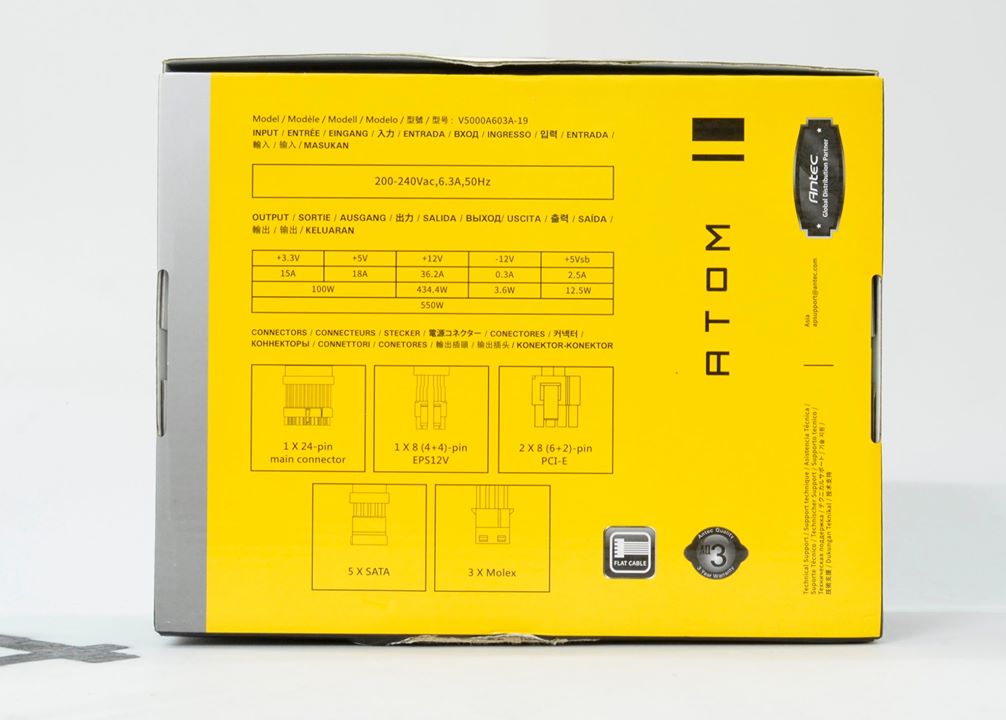

Hộp có kích thước tương đối lớn tông màu vàng-xám -đen. Các thông số kĩ thuật được in chi tiết ở mặt sau của hộp. Tuy nhiên có 1 điểm sai sót nhỏ khi Antec lại sử dụng logo 80plus Bronze full range thay vì logo 80plus Bronze 230V EU (short range) .Hy vọng phía Antec sẽ “fix” lại vấn đề này trong các lô hàng sau
ATOM B650:
ATOM B550:
Phụ kiện kèm theo ATOM B550/650 gồm có : 1x cáp nguồn EU type, 4 ốc vặn nguồn và 1x tờ HDSD
II-PSU
1-Bên ngoài:
ATOM B550/650 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen. Sử dụng quạt làm mát 120mm
Công suất danh định :650W . Single rail 12V@44,5A . Active PFC short range.
Công suất danh định :550W . Single rail 12V@36,2A . Active PFC short range.
ATOM B550/650 có cùng số lượng cáp cấp nguồn bao gồm :
1x 24pin Mainboard (50cm)
1x 4+4pin ATX12V ( 60cm)
2x 6+2pin PCIex (50cm+15cm)
5x SATA (40cm+)
3x ATA (40cm+)
2-Bên trong:

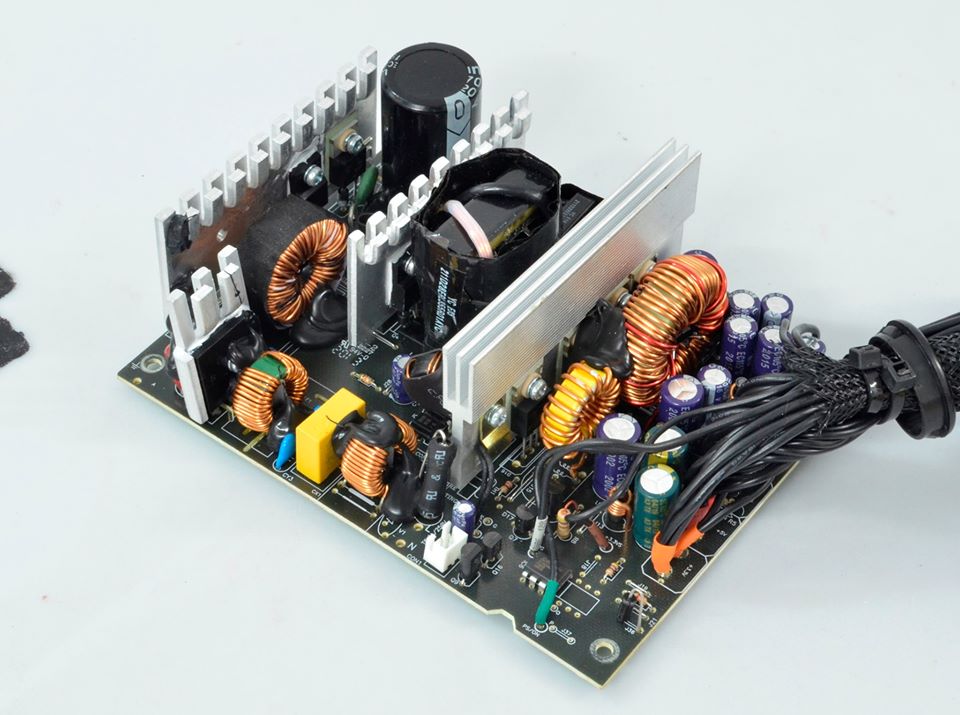

Tương tự người “anh em” ATOM V series. ATOM B550/650 cũng do Andyson và những “người bạn” sản xuất (OEM), sử dụng Platform M5 cao cấp hơn thay vì Platform E5.
Bảng linh kiện được sử dụng trên ATOM B550:
Bảng linh kiện được sử dụng trên ATOM B650:
Tầng lọc nhiễu EMI được trang bị đầy đủ với 2 tầng lọc, tuy vậy ATOM B550/650 lại không được trang bị các tụ X, Y dập nhiễu tại jack cắm AC
Cả 2 phiên bản đều sử dụng diode cầu GBU806(8A). Bản 650W với mức công suất lớn hơn được trang bị thêm 1 phiến tản nhiệt. Tụ chính được sử dụng là loại 220uF/420V cho bản 550W và 270uF/420V cho bản 650W với mức nhiệt độ chịu đựng tối đa là 85oC
ATOM B550/650 sử dụng các Mosfet tới từ hãng MagnaChip (KOR). Do hoạt động ở dải điện áp hẹp bản 550W sử dụng 1 Mosfet MDF13n50B(13A). còn bản 650W sử dụng 1 Mosfet MDF18N50 cho tầng PFC. Tầng PWM cả 2 phiên bản đều sử dụng 1 cặp Mosfets MDF18N50(18A) .
2 tầng PFC & PWM được điều khiển bởi IC dao động Champion CM6805BG

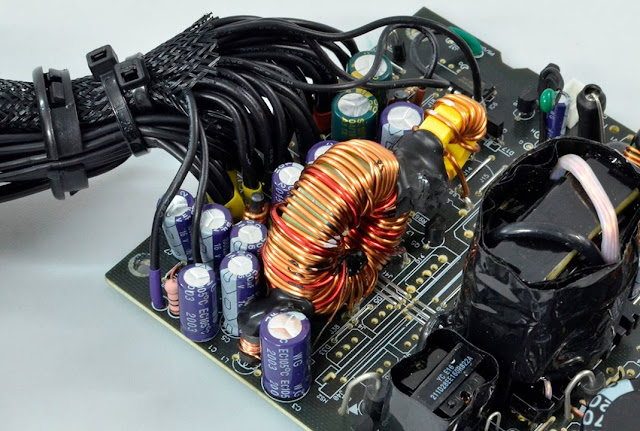

ATOM B550/650 vẫn sử dụng tổ hợp các diode xung (schottky diodes) để nắn dòng cho từng đường điện . Bản 550W đường 12V được nắn bởi 3 diode MBR30L60CT(30A) với tổng công suất thiết kế là 90A. Còn ở bản 650W đường 12V được gia cố thêm bởi 2 cặp diode xung EBR3EL60(30A) và EBR4EU60(40A) với tổng công suất thiết kế tới 140A.
Các tụ lọc đầu ra tới từ Junfu và Teapo đều là loại có mức nhiệt độ hoạt động tối đa là 105oC
IC giám sát được sử dụng là loại Sitronix ST9S313A-DAG cung cấp 3 chế độ bảo vệ cơ bản UVP/OVP/SCP. Đường cấp trước được tạo ra từ 1 IC combo EM8564A nằm gọn gàng ở phía cuối của bo mạch
Mạch in của ATOM B550/650 sạch đẹp các mối hàng sáng bóng . chân linh kiện được cắt tỉa cẩn thận
III-Thử nghiệm:
1-Thử tải:
Cả 2 phiên bản đều hoàn thành bài kiểm tra 1 cách dễ dàng . Hiệu suất tối đa 87%@230VAC. Các đường điện đều dao động trong khoảng an toàn của chuẩn ATX
ATOM B550:
ATOM B650:
2-Inrush current Testing ( Dòng khởi động)
Dòng khởi động của ATOM B550/650 tương đối cao khi so sánh với các sản phẩm khác trong cùng phân khúc đã được review trước đây
3-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) ATOM B550/650 hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS
ATOM B550:
ATOM B650:
4-Ripple & noise ( Nhiễu AC cao tần)
Ripple& noise của ATOM B550/650 ở mức khá . Đường 12V ở bản 550W có kết quả tốt hơn bản 650W đôi chút
ATOM B550:
100% Load
100% Load
5-Hold up time ( Thời gian lưu điện):
Với trị số tụ chính khá “mi nhon” thì việc ATOM B550/650 không thể vượt qua yêu cầu của chuẩn ATX là điều có thể đoán được
ATOM B550:
ATOM B650:
6-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng Chroma 19073 Hipot tester để đo dòng rò
cả 2 phiên bản có cùng kết quả kiểm tra dòng rò
Điều kiện môi trường : 40-45°C/38,2dBA
ATOM B550:
ATOM B650:
ATOM B550/650 sử dụng quạt làm mát DF1202512SEMN có tốc độ tối đa khoảng 1900RPM . Fan curve của ATOM B550/650 khá là bình thường và không có quá nhiều điều để nói
IV-Kết luận:
ATOM B550/650 có phẩm chất điện áp và chất lượng linh kiện khá. Hiệu suất trên dưới 85% đạt chuẩn 80Plus Bronze. Hệ thống cáp bẹ đen mềm hợp thời . Khó mà có thể đòi hỏi ở phân khúc nguồn phổ thông khả năng hoạt động êm ái để chiều lòng các vị khách “khó tính” được. vì nó con nằm ở công nghệ cũng như chi phí sản xuất gần như đã tới giới hạn
ATOM B550/650 đem lại thêm 1 sự lựa chọn mới cho phân khúc máy tính tầm trung/ phổ thông sử dụng 01 VGA có công suất dưới 200W
Mức đánh giá: Khá
Ưu điểm:
Hiệu suất tối đa 87%@230VAC (80Plus bronze)
Hệ thống cáp bẹ đen mềm
Active PFC short range
Khuyết điểm:
Hold up time thấp
-Xin cảm ơn Antec đã cung cấp sản phẩm review!
