REVIEW - Xigmatek X Power II 450/500/550/650


Sau khoảng 1 năm kinh doanh dòng sản phẩm X Power. Xigmatek tiếp tục  cho ra mắt thế hệ tiếp theo X Power II với một số nâng cấp nhỏ nhằm đáp ứng nhu cầu của các khách hàng trong phân khúc nguồn phổ thông cũng như thị trường game net hiện nay.

X Power II chào thị trường Viêt Nam với nhiều mức công suất khác nhau từ 400W cho tới 600W. Trang bị mạch Active PFC (180~264V) và hệ thống cáp bẹ đen
I- Hộp và Phụ kiện
Hộp của X Power II  được thiết kế lại với tông màu đỏ đen . Với thông tin kỹ thuật của cả series X Power II . Nhằm  giảm chi phí phát sinh không cần thiết khi in từng hộp với từng thông số khác nhau






Phụ kiện đi kèm theo X Power II  đơn giản gồm có: 1 cáp nguồn EU type, 4 ốc bắt nguồn và 4 dây rút cột cáp. Chúng ta khó lòng mà có thể đòi hỏi được nhiều hơn ở phụ kiện của các PSU thuộc phân khúc phổ thông.

II-PSU
1-Bên ngoài:
Phần vỏ của X Power II  được làm lại chắc chắn. Không còn cảm giác hơi “ọp ẹp” của phiên bản X Power cũ . Được sơn đen và sử dụng quạt làm mát 120mm

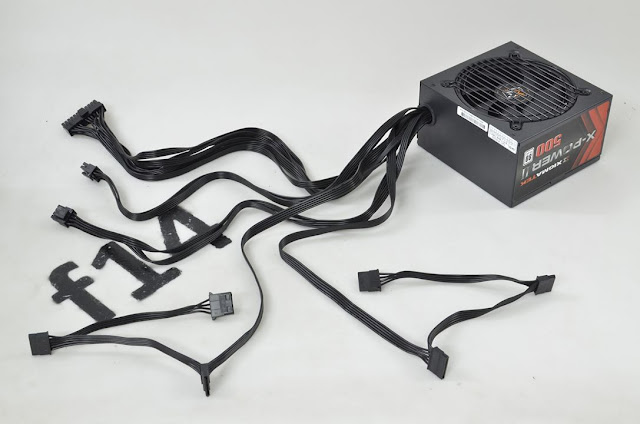

X Power II  sử dụng 2 loại cáp khác nhau. Đối với các mức công suất thấp 400/450 Xigmatek sử dụng cáp màu bọc lưới 24pin và 4+4pin . Còn các phiên bản công suất lớn hơn được trang bị bộ cáp bẹ đen hợp thời
X Power II 450:
-1x 24pin Mainboard (50cm)
-1x 4+4pin ATX12V (50cm)
-1x 6+2pin PCIex (50cm)
-4x SATA (40cm+)
-2x ATA (40cm+)
X Power II 500:
-1x 24pin Mainboard (50cm)
-1x 4+4pin ATX12V (50cm)
-1x 6+2pin PCIex (50cm)
-4x SATA (40cm+)
-2x ATA (40cm+)
X Power II 550:
-1x 24pin Mainboard (50cm)
-1x 4+4pin ATX12V (50cm)
-1x 6+2pin PCIex (50cm)
-4x SATA (40cm+)
-2x ATA (40cm+)
X Power II 650:
-1x 24pin Mainboard (50cm)
-1x 4+4pin ATX12V (50cm)
-2x 6+2pin PCIex (50cm + 15cm)
-4x SATA (40cm+)
-2x ATA (40cm+)



2-Bên trong
X Power II  vẫn sử dụng platform chung với X Power. Có sự khác nhau về linh kiện công suất để phù hợp với các mức công suất khác nhau





Bảng linh kiện được sử dụng trên X Power II :




X Power II  chỉ trang bị 1 tầng lọc EMI được hàn trên bo mạch chính


Diode cầu  GBU406  và tụ chính 180uF/420V được sử dụng trên X Power II  450/500/550X Power II  650 sử dụng diode cầu công suất lớn hơn GBU606 và tụ chính 220uF/420V .

X Power II  Sử dụng Mosfet đến từ hãng In Power Semi (IPS) và Silan cho tầng PFC và PWM có trị sốđược lựa chọn  phù hợp theo từng mức công suất

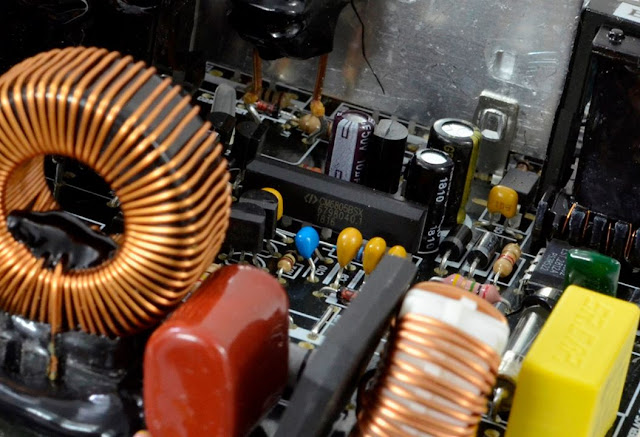

IC champion CM6805BSX có nhiệm vụ điều khiển hoạt động cho cả 2 tầng PFC và PWM


X Power II sử dụng tổ hợp các diode xung ( schottky diode) nắn dòng DC đầu ra gồm có:
X Power II 450:
12V : 2x Ps20U60CTR (2x 20A)
5V: PS30U45CTR
3,3V: MBR3045CT
X Power II 500/550/650:
12V: 2x Ps30U60CTR  (2x 30A)
5V: PS30U45CTR
3,3V: MBR3045CT


IC giám sát hoạt động của X Power II  là loại Sitronix ST9S313C-DAG cung cấp 3 chế độ bảo vệ cơn bản OVP/UVP/SCP. Các tụ điện đầu ra đều đến từ hãng ChengX


Đường cấp trước 5Vsb được tạo ra từ 1 IC combo EST2812A

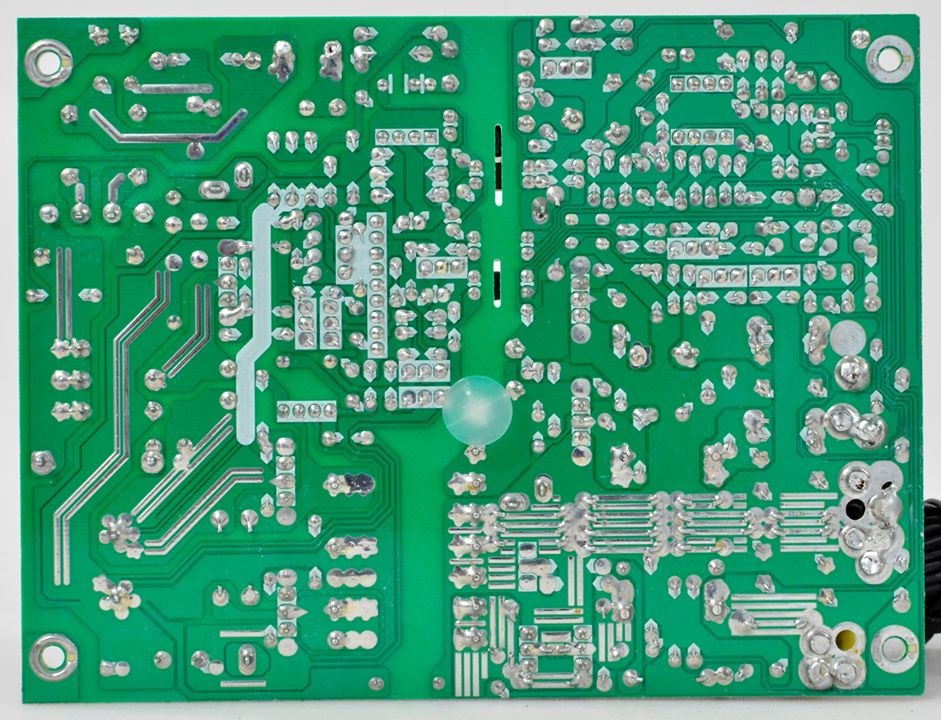

Mạch in của X Power II  sạch mối hàng bóng không có vết hàn thừa do sử dụng 100% linh kiện xuyên lỗ DIP. Điều nay sẽ giúp giảm giá thành sản xuất xuống đôi chút khi không cần phải thêm công đoạn ráp linh kiện SMT

III-Thử nghiệm

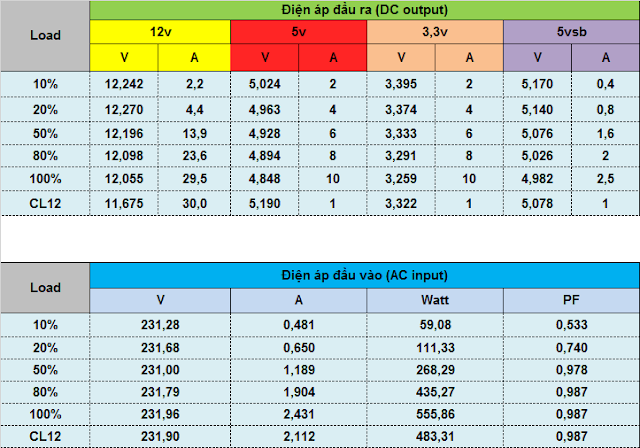

1-Thử tải:
Cả 4 phiên bản X Power II  đều hoàn thành khá tốt các mức tải với điện áp dao động trong vùng an toàn của chuẩn ATX. Hiệu suất duy trì trên 80%

X Power II 450:
Đường 12V dao động trong khoảng 0,66V~ 5,5%
Đường 5V và 3,3V lần lượt là 0,39V~ 7,9% và 0,18V~ 5,7%




X Power II 500:
Đường 12V dao động trong khoảng 0,56V~ 4,7%
Đường 5V và 3,3V lần lượt là 0,34V~ 4,2% và 0,13V~ 4,1%



X Power II 550:
Đường 12V dao động trong khoảng 0,57V~ 4,8%
Đường 5V và 3,3V lần lượt là 0,33V~ 6,6% và 0,14V~ 4,4%



X Power II 650:
Đường 12V dao động trong khoảng 0,61V~ 5,1%
Đường 5V và 3,3V lần lượt là 0,33V~ 6,6% và 0,16V~ 5%

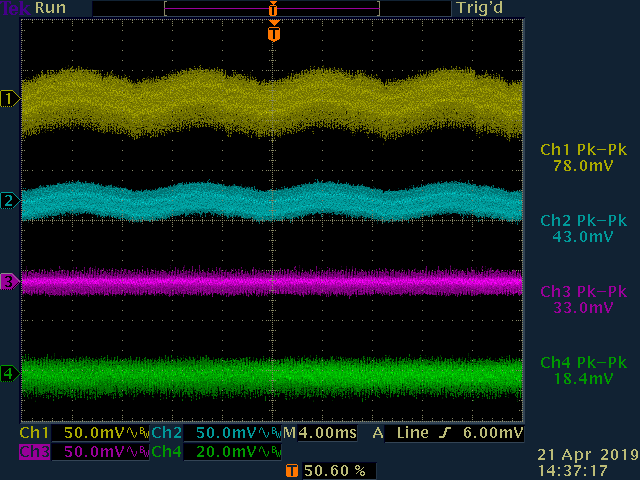

2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple noise của X Power II  dừng ở mức trung bình khi các đường điện  gần chạm mức giới hạn của tiêu chuẩn ATX .  Tổng thể X Power II 500  có mức ripple & noise tốt nhất trong cả 4 phiên bản được thử nghiệm

X Power II 450:

100% load

X Power II 500:

100% load

X Power II 550:

100% load

X Power II 650:

100% load

3-Hold up time ( thời gian lưu điện)
Tính hiệu Power_OK chưa thật sư chính xác. khi mất sau khi đường 12V rơi khỏi vùng an toàn. Cũng như tụ chính có mức điện dung hơi nhỏ so với mức công suất thật khiến X Power II  khó có thể đạt được mức hold up time của chuẩn ATX yêu cầu

X Power II 450:


X Power II 500:


X Power II 550:


X Power II 650:




4-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

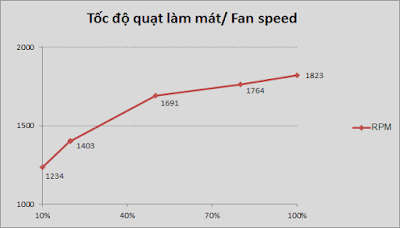

5- Nhiệt độ làm việc và tốc độ quạt làm mát:
Nhiệt độ môi trường 35-40°C
X Power II 450:



X Power II 500:


X Power II 550:


X Power II 650:


X Power II 450/500/550 sử dụng quạt làm mát EJA1202512RFMN 12V 0,24A Rifle Bearing có tốc độ tối đa khoảng 1800RPM

X Power II 650 sử dụng quạt làm mát EJA1202512RFMN 12V 0,26A Rifle Bearing có tốc độ tối đa khoảng 2200RPM



IV-Kết luận:
X Power II  có chất lượng tương linh kiện và điện áp tương đối ổn. Có sự nâng cấp về ngoại hình cũng như sử dụng quạt làm mát Rifle bearing đem lại tuổi thọ hoạt động cao hơn và ít ồn hơn quạt sleeve bearing. X Power II  phù hợp với các cấu hình văn phòng & cafe net cơ bản.
Mức đánh giá : Chấp nhận được
Ưu điểm:
Hiệu suất trên 80%
Cáp bẹ đen mềm (X Power II 500/550/650)
Quạt làm mát Rifle bearing
Khuyết điểm:
Ripple noise hơi cao ( X Power II 550/650 )

Xin cảm ơn Xigmatek đã cung cấp sản phẩm Review!
