REVIEW - Xigmatek Cerberus SE400 (400W)


Sang năm 2019 Xigmatek tiếp tục đem đến người tiêu dùng nhiều dòng sản phẩm mới với. Ở mảng nguồn máy tính (PSUs) Xigmatek cũng vừa ra mắt dòng sản phẩm nguồn Cerberus SE400 thuộc phân khúc giá mềm hơn Cerberus S450/550/650 đã được review trước đây.
Tuy được định vị thấp hơn nhưng Cerberus SE400 vẫn được trang bị các tính năng tương tự dòng Cerberus S450/550/650, như 80Plus Bronze, Cáp bẹ đen, Active PFC fullrange,...
I-Hộp và phụ kiện

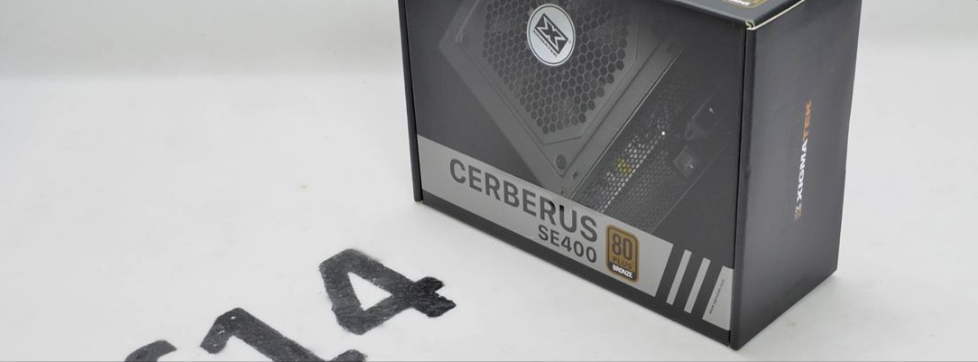

Hộp của Cerberus SE400 có tông màu đen xám kích thước nhỏ nhắn , thông số được in chi tiết ở mặt sau của hộp .Ở mẫu mã hộp mới này thì với con mắt nhìn cá nhân thì nó “ngầu” và đẹp hơn hẳn so với Cerberus S




Là sản phẩm phổ thông thì phụ kiện đi kèm chỉ dừng ở mức cơ bản với 1 cáp nguồn EU type và 1 túi ốc .

II-PSU
1-Bên ngoài
Cerberus SE400 có kích thước ATX tiêu chuẩn được sơn đen. Lớp vỏ gia công khá tốt bóp không có cảm giác ọp ẹp thường thấy ở các PSU phổ thông . Một lần nữa phải công nhận là thiết kế mẫu mã mới này nên được áp dụng luôn cho dòng Cerberus S






Hệ thống cáp dạng bẹ đen của Cerberus SE400 gồm có:
1x 24pin Mainboard (50cm)
1x 4+4pin ATX12V (55cm)
1x 6+2pin PCIex (50cm)
4x SATA (40cm+)
2x ATA (40cm+)

2-Bên trong
Xigmatek chọn CWT làm nhà sản xuất cho dòng sản phẩm Cerberus SE400. Platform được CWT sử dụng cũng khá quen thuộc, đã từng xuất hiện trên sản phẩm của các hãng khác nhau như Golden Field Twinkle hay Coolermaster MWE



Bảng linh kiện được sử dụng trên Cerberus SE400:

Mạch lọc nhiễu EMI đầy đủ gồm 2 tầng lọc nhiễu đi kèm với 1 IC green CAPzero CAP004DG mang trong mình điện trở xả có nhiệm vụ xả điện có trên tụ X trong mạch EMI   khi ngắt dòng điện AC . Nhưng khi có điện AC cấp lại thì IC này sẽ tự ngắt điện trở xả này ra khỏi mạch giúp giảm hao phí tuy chỉ là là chút ít. Và có thêm sự xuất hiện của linh kiện chống sét MOV


Diode cầu GBU806 (8A@100oC) được làm mát trực tiếp bởi quạt. Tất nhiên đây là một PSU full range nên việc chọn Diode cầu 8A không hề là thừa thải. Với các PSU short range 230V thì chỉ cần diode cầu khoảng 4A như GBU406 là đủ xài
Tụ chính 180uF 400VDC đến từ thương hiệu nhận bản nichicon có điện dung hơi ít so với 400W . Chúng ta sẽ xem khả năng của tụ chính này tới đâu ở bài test hold up time


Tất cả Mosfet sử dụng trên Cerberus SE400 đều tới từ Great Power thuộc Champion . Tầng PFC sử dụng 1 Mosfet GP18S50G với nội trở Rds(on) thấp . Tầng PWM sử dụng 1 cặp Mosfet GPT13N50DG
IC điều kiển hoạt động của 2 tầng PWM và PFC là loại Champion CM6800TX



Tổ hợp các diode xung (schottky diode) nắn dòng đâu ra trên Cerberus SE400 gồm có
12V: 3x PFR30L60CT ( 3x30A)
5V: 1x PFR30L30CT (30A)
3,3V: 1x PFR30L45CT (30A)
tụ lọc DC đầu ra là sự xuất hiện của nhiều thương hiệu khác nhau như ChengX, Nippon và Taicon



IC giám sát hoạt động là loại Sitronix ST9S313A-DAG với 3 chế độ bảo vệ cơ bản UVP,SCP,OVP

Khối mạch của đường 5Vsb nằm ngọn ở góc sau PSU sử dụng 1 IC combo Tinyswitch TNY176PN

Mạch in của Cerberus SE400 sạch đẹp , không có vết hàn thừa hay chân linh kiện dư. Có thêm sự xuất hiện các IC dán hổ trợ cho các mạch có trên PSU

III-Thử nghiệm
1-Thử tải
Từ 2019 phần thử tải sẽ không còn kiểm tra đường -12V do hiện không còn nhiều (hay không còn) thiết bị sử dụng đường này. công suất của đường này sẽ được chuyển qua cho các đường điện còn lại

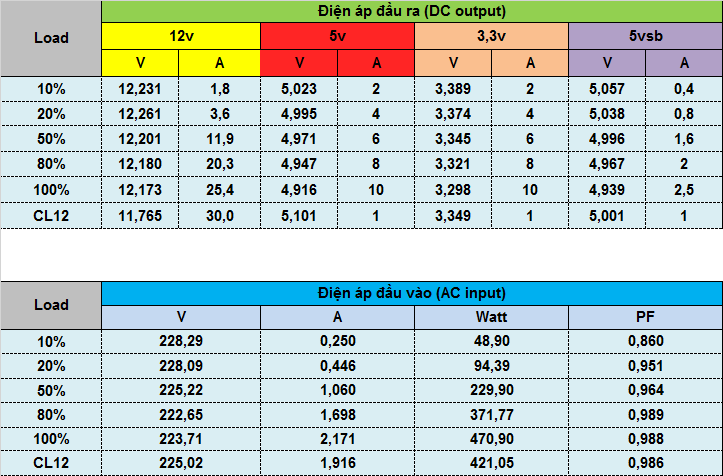

Cerberus SE400 hoàn thành tốt các mức tải , Hiệu suất khá cao trên lưới điện 220V đạt tới 88%. Đường 12V dao động trong khoảng 0,46V ~3,8% . Hai đường 5V và 3,3V lần lượt là 0,18V~3,7% và 0,09V~2,7%


2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple Noise của Cerberus SE400 tốt khi tất cả các đường điện  tối đa khoảng ~30mV


10% load ( 12V: Vàng, 5V: Xanh dương, 3.3V: Tím, 5Vsb: Xanh lá)

20% load

50% load

80% load

100% load

CL12 load
3-Hold up time ( Thời gian lưu điện)
Với tụ chính 180uF thì mức hold up time Cerberus SE400 đạt được là khoảng 9,6mS thấp hơn tiêu chuẩn ATX kha khá



4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40oC

Cerberus SE400 sử dụng quạt làm mát Sleeve bearing D12SM-12 có tốc độ tối đa khoảng gần 2200RPM . Giúp làm mát thành phần nóng nhất trên PSU là biến áp xung . Điều này khiến Cerberus SE400 sẽ ồn khi tải nặng ở nơi có nhiệt độ cao




IV-Kết luận
Cerberus SE400 có mẫu mã bắt mắt, vỏ chắc chắn, cáp đen mềm. Chất lượng linh kiện cũng như điện áp tương đối khá. So với dòng cao cấp hơn Cerberus S450/550/650 mặc dù với tính năng tương đương nhưng Cerberus SE400 chỉ trang bị tụ chính nhật cũng như linh kiện được chọn lựa vừa đủ với mức công suất danh định nhằm đem lại mức giá tốt nhất có thể. Cerberus SE400 phù hợp với các cấu hình văn phòng hay gaming nhẹ nhàng
Mức đánh giá : Khá
Ưu điểm:
- Hiệu suất lên tới 88% tại 230V ( 80plus bronze)
- Ripple & noise tốt
- cáp đen mềm
Khuyết điểm
- ồn khi tải nặng


Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
