REVIEW - Gamdias ASTRAPE M1 80Plus 550W/650W


Gamdias nhà sản xuất các thiết bị chơi game (gaming gear) nay đã bắt đầu cho ra mắt  dòng sản phẩm nguồn máy tính (PSU). Với điểm nhấn sử dụng quạt làm mát Led RGB giúp tô điểm thêm cho hệ thống máy tính.

Dòng sản phẩm nguồn máy tính Gamdias ASTRAPE khá đang dạng  nhằm đáp ứng cho đại đa số các cấu hình máy tính hiện nay. Phổ thông chúng ta có ASTRAPE E1 non 80Plus, Trung cấp có ASTRAPE M1 80Plus & ASTRAPE M1 80Plus Bronze, Và cao cấp ASTRAPE P1 80Plus gold
ASTRAPE M1 80Plus hiện tại có 2 mức công suất chính là 550W và 650W. Được trang bị mạch Active PFC giải rộng (100~240VAC), single rail 12V,  quạt Led RGB với nhiều chế độ khác nhau

I-Hộp và Phụ kiện

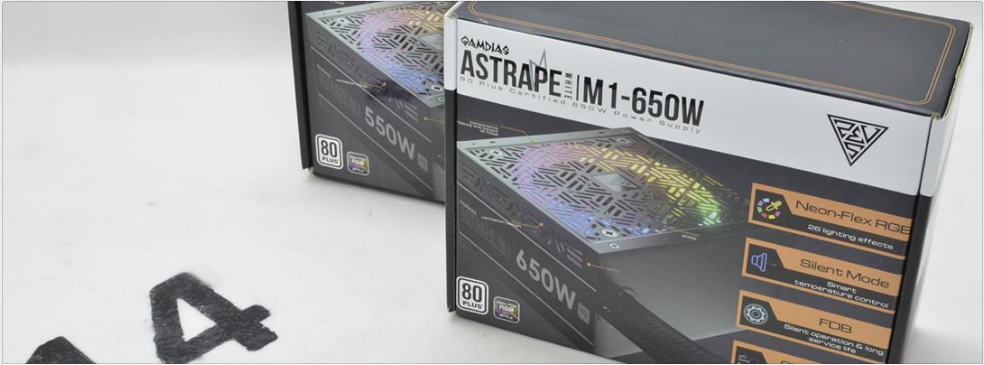

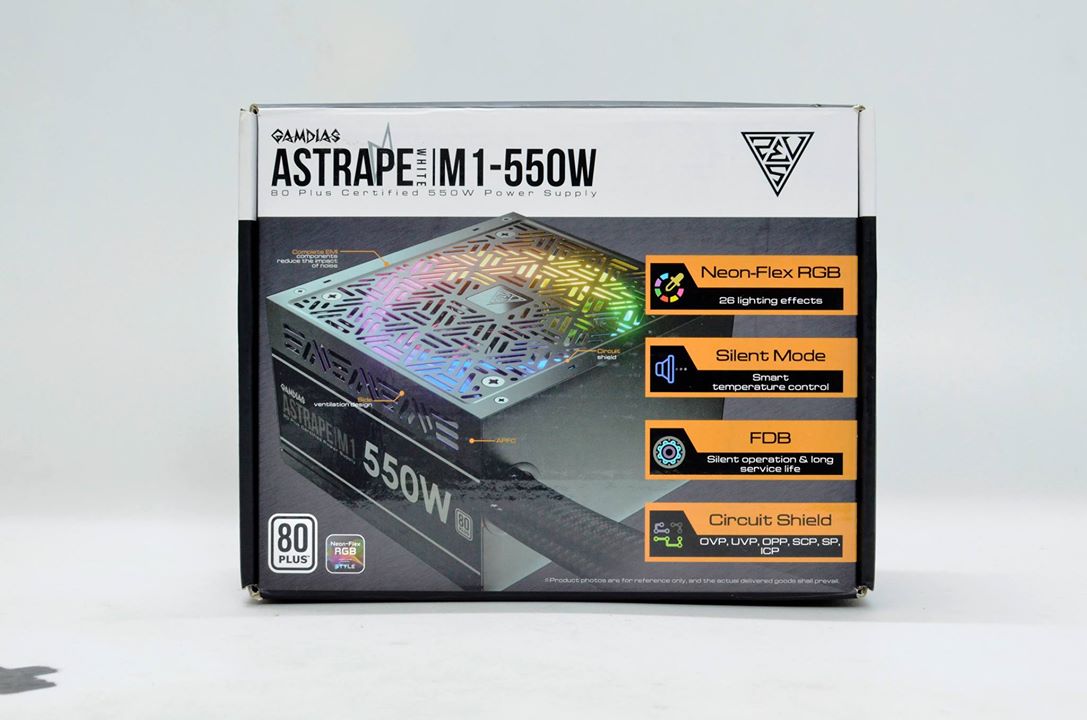

Hộp ASTRAPE M1 80Plus có kích thước trung bình, vừa vặn với sản phẩm, tông màu đen trắng. Các thông số kỹ thuật được quảng cáo chi tiết ở tất cả các mặt





Phụ kiện đi kèm theo ASTRAPE M1 80Plus 550W/650W đơn giản chỉ gồm: 1 cáp nguồn và 1 túi chứa dây rút và 4 ốc vặn nguồn.

II-PSU
1-Bên ngoài

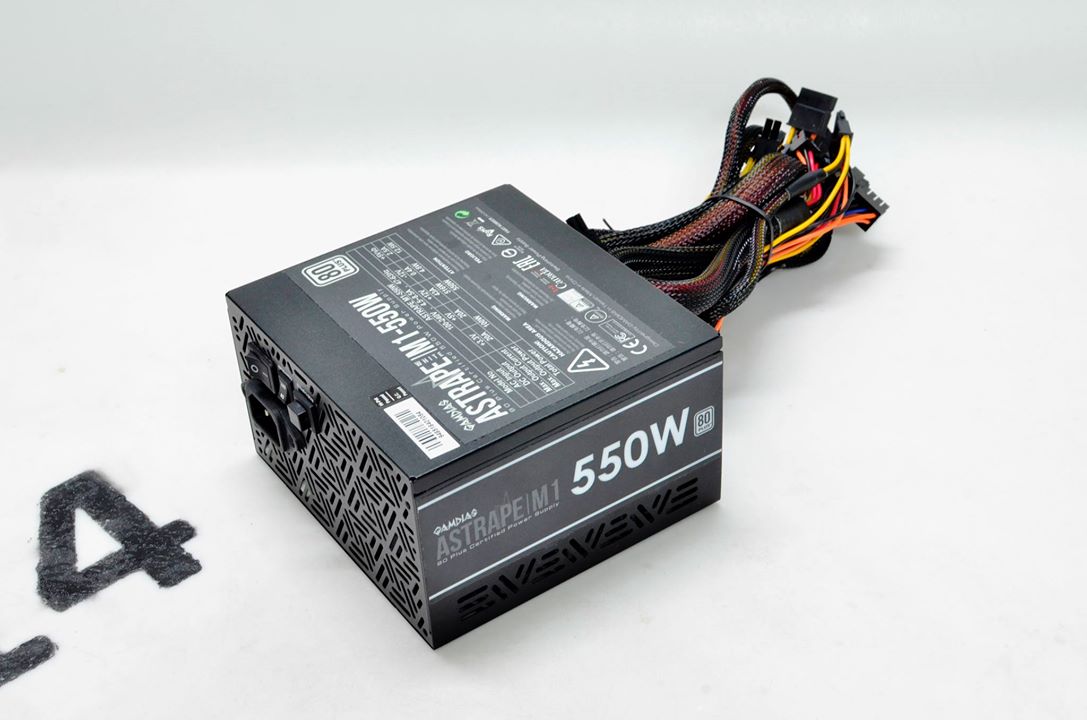

ASTRAPE M1 80Plus 550W/650W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen. Sử dụng quạt làm mát RGB 120mm, phần vỏ được dập lỗ cách điệu giúp ánh sáng truyền ra ngoài dễ dàng hơn



ASTRAPE M1 80Plus 550W/650W sử dụng quạt làm mát led RGB với 26 chế độ led được và 2 chế độ làm mát được điều chỉnh thông qua các nút nhấn phía sau của nguồn
Silent Mode trên ASTRAPE M1 80Plus 550W/650W có phần khác với số đông PSU khi chuyển sang chế độ ON quạt sẽ thay đổi tốc độ theo nhiệt độ bên trong nguồn qua tính năng smart fan . Còn nếu gạt qua OFF thì sẽ quay hết tốc độ (full speed) giúp tăng cường khả năng tản nhiệt.




Công suất danh định :550W, Single rail 12V@43A, Active PFC full range 100~240VAC, 80Plus standard

Công suất danh định: 650W, Single rail 12V@43A, Active PFC full range 100~240VAC , 80Plus standard

ASTRAPE M1 80Plus 550W/650W có cùng số lượng dây cáp đầu ra gồm có :
1x 24Pin Mainboard (50cm)
1x 4+4Pin ATX12V (60cm)
2x 6+2Pin PCIex  (50cm+15cm)
5x SATA (40cm+)
4x ATA (40cm+)
1x FDD

2-Bên trong
Gamdias chọn Andyson làm nhà sản xuất chính cho các sản phẩm PSU của mình. Và chọn platform M5 cho dòng sản phẩm ASTRAPE M1 80Plus/80Plus Bronze. Về Platform này thì đã xuất hiện trên rất nhiều các dòng sản phẩm khác nhau đến từ nhiều hãng VD như Xigmatek Tauro hay X-caliber. Điểm khác biệt chỉ là ở cách chọn lựa linh kiện phù hợp với định hướng riêng của từng hãng
ASTRAPE M1 80Plus 550W

ASTRAPE M1 80Plus 650W



Bảng linh kiện được sử dụng trên ASTRAPE M1 80Plus 550W/650W



Mạch lọc nhiểu EMI gồm 2 tầng được hàn thẳng trên bo mạch chính

ASTRAPE M1 80Plus 550W sử dụng diode cầu GBU1006(10A) và ở bản 650W là GBU1510(15A) và đều được trang bị 1 phiến tản nhiệt riêng giúp hoạt động ổn định trong thời gian dài


Tụ nguồn chính có mức điện dung tương đối nhỏ so với mức công suất danh định . ở bản 550W trang bị tụ nguồn chính JunFu 270uF/420V. Còn ở bản 650W trang bị tụ nguồn chính Teapo 330uF/420V với khả năng hoạt động tối đa 2000h tại 85°C. Nếu trên nhiệt độ này tuổi thọ của tụ sẽ giảm dần (derating)


Tầng APFC trên phiên bản 550W sử dụng 1 cặp mosfet RS20N50F còn trên bản 650W lại là 1 cặp MDF18N50 còn ở tầng PWM cả hai đều sử dụng 1 cặp mosfet RS20N50F. Dưới sự điều khiển của IC Champion CM6805BG (PFC & PWM combo)



ASTRAPE M1 80Plus 550W/650W sử dụng tổ hợp các diode xung ( schottky) để nắn dòng các đường điện đầu ra gồm có
550W:
12V: 2x MBR20100CT + 1x MBR30100CT (50A)
5V: 1x MBR3045CT (30A)
3,3V: 1x MBR3045CT (30A)
650W:
12V: 4x MBR30100CT (120A)
 5V: 1x MBR3045CT (30A)
3,3V: 1x MBR3045CT (30A)



IC giám sát hoạt động được sử dụng trên ASTRAPE M1 80Plus 550W/650W là loại sitronix ST9S313A-DAG với 3 chế độ bảo vệ cở bản OVP,UVP,SCP

Đường cấp trước 5Vsb sử dụng 1 IC combo EM8564A

Các tụ lọc đầu ra đều đến từ hãng Junfu với tuổi thọ tối đa đạt 2000h@105°C. Phần mạch in của ASTRAPE M1 80Plus 550W/650W khá sạch tuy vẫn còn một số vết hàn tay


III-Thử nghiệm
1-Thử tải
Cả 2 model đều vượt qua các bài test tải cơ bản, hiệu suất duy trì khá tốt trên 80% . Tuy có phần hơi đuối sức về đoạn cuối  khi nhiệt độ môi trường thử nghiệm tăng dần từ 40°C  lên tới 45°C
Riêng mức tải CL12 nhằm kiểm tra khả năng tối đa của đường 12V.  do giới hạn về thiết kế đã từng được nêu ở các bài viết trước đây khiến đường điện này sụt áp lớn khi tải bất đối xứng với các đường điện còn lại. Điều đáng nói là IC sitronix ST9S313A-DAG có kênh bảo vệ UVP cho đường 12V lại không hoạt động khi đường 12V tụt qua ngưỡng an toàn
ASTRAPE M1 80Plus 550W


 ASTRAPE M1 80Plus 650W


2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & noise của ASTRAPE M1 80Plus 550W/650W ở mức khá . đường 12V tối đa khoảng 50mV .  Đường  3,3V và 5V còn lại đều dưới 20mV



10% Load

20% Load

50% Load

80% Load

100% Load

CL12 Load


10% Load

20% Load

50% Load

80% Load

100% Load

CL12 Load

3-Hold up time ( thời gian lưu điện )
ASTRAPE M1 80Plus 550W/650W do sử dụng tụ chính có trị số tương đối nhỏ nên đều có mức hold up time dưới mức yêu cầu của chuẩn ATX







4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40°C-45°C
ASTRAPE M1 80Plus 550W

ASTRAPE M1 80Plus 650W

Gamdias ASTRAPE M1 80Plus 550W và 650W sử dụng quạt làm mát Rifle bearing thay vì true FDB như quảng cáo . Với Rifle bearing sẽ đem lại tuổi thọ hoạt động cao cũng như êm ái hơn Sleeve bearing thường được trang bị ở các psu phổ thông, tuy chưa thể so sánh được với FDB
Fan curve ở chế độ silent mode/ON của 2 phiên bản 550W và 650W tương đối giống nhau. Quạt sẽ bắt đầu tăng tốc từ  50% load trở lên.





IV-Kết luận
Gamdias ASTRAPE M1 80Plus 550W/650W có chất lượng tương đối chấp nhận được. Phù hợp với các cấu hình tầm trung, phổ thông sử dụng VGA từ GTX1070 trở xuống có sự yêu cầu về hệ thống led chiếu sáng. PSU  hơi nóng trong điều kiện hoạt động cường độ cao. Tuy nhiên chúng ta có thể dễ dàng giảm bớt phần nào bằng cách chỉnh Silent mode sang OFF. Chắc hẳn Gamdias đã tính tới  khi trang bị tính năng này cho dòng ASTRAPE
Mức đánh giá: Khá
Ưu điểm:
-Các chế độ led đẹp và rất sáng
-Quạt làm mát Rifle bearing
-Hiệu suất trên 80%
Khuyết điểm
-Điện áp vượt mức an toàn tại CL12 load
-Hoạt động hơi nóng
