REVIEW - Corsair SFX SF450 (450W)

Tiếp tục dòng sản phẩm PSU chuẩn SFX  dành cho thị trường miniPC hay các cấu hình máy tính nhỏ gọn cơ động.
Corsair SF450 SFX là sản phẩm em út trong gia đình SF SFX series. Với đầy đủ các tính năng tương tự sản phẩm đàn anh SF600. Với công suất nhỏ  sẽ phù hơp với các cấu hình thiên về độ yên tĩnh hơn là hiệu năng cao

I-Hộp và phụ kiện
Hộp của SF450 SFX có kích thước nhỏ  gồm 2 lớp với tông màu vàng đen truyền thống của Corsair. Các thông số kỹ thuật được in chi tiết ở các mặt hông của hộp




Phụ kiện đi kèm theo SF450 SFX gồm có:
1x cáp nguồn US type
1x túi đựng cáp
1x sticker
4x ốc vặn nguồn
1x sách HDSD
vài sợi dây rút

II-PSU
1-Bên ngoài
SF450 thuộc chuẩn SFX nên có kích thước khá nhỏ nhắn, được sơn đen. Sử dụng quạt làm mát Rifle bearing 92mm.





Công suất danh định 450W, Single rail 12V@37,5A, Active PFC fullrange 100~240VAC

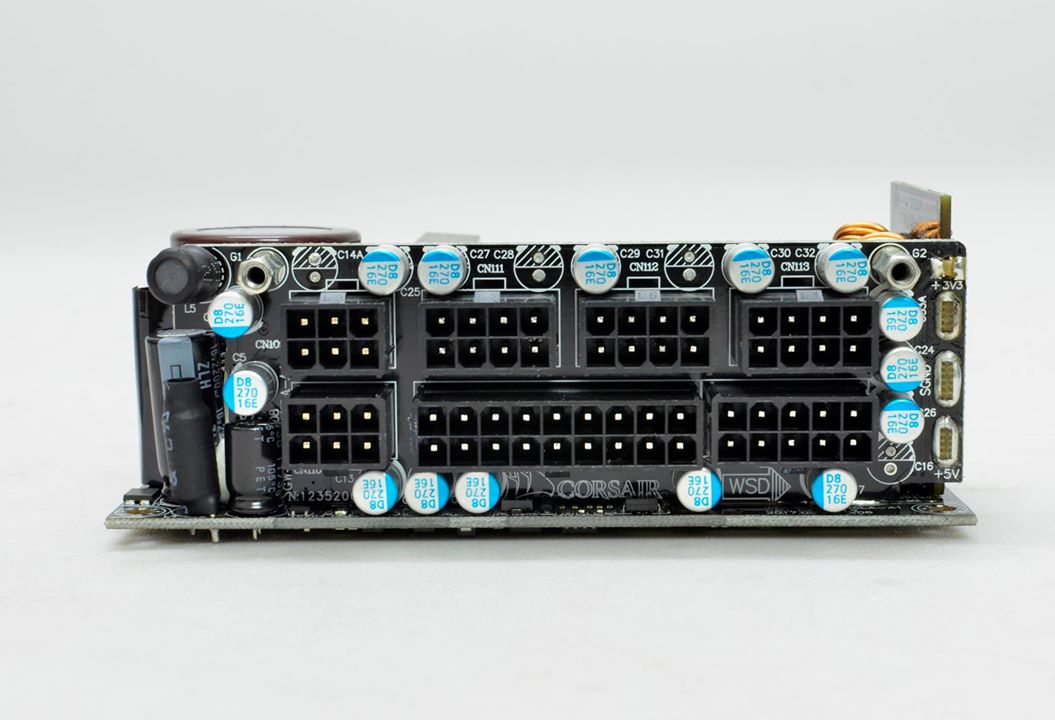

SF450 SFX sử dụng hệ thống cáp 100%  rời dạng bẹ đen gồm có:
1x 24pin CPU (30cm)
1x 4+4pin ATX12V (40cm)
2x 6+2pin PCIex (40cm)
4x SATA (45cm+)
4x ATA (45cm+)


2-Bên trong
SF450 SFX sử dụng chung platform với SF600 SFX đều do GreatWall sản xuất (OEM) nhưng sẽ có sự thay đổi về trị số linh kiện để phù hợp cho mức công suất thấp hơn. Ở PSU SFX nơi “tấc đất tấc vàng” với mật độ công suất cao. thì việc tính toán bố trí linh kiện sao cho dễ dàng làm mát cũng như không chặn luồng gió từ quạt tản nhiệt luôn là ưu tiên hàng đầu của các NSX .





Bảng linh kiện được sử dụng trên SF450 SFX (450W):

SF450 SFX không sử dụng dây điện mà dùng  đường mạch để kết nối bo mạch chứa chấu cắm AC đầu vào với bo mạch chính. Cách làm này sẽ tiết kiệm không gian cho các thành phần quan trọng khác .


Các Mosfet của tầng PWM & PFC cùng chia sẻ thanh tản nhiệt duy nhất được trang bị trên SF450 SFX để làm mát.  Tầng PFC sử dụng một Mosfet công suất lớn  AOK42S60 (39A) và tầng PWM sử dụng 1 cặp mosfet STP24N60DM2 (18A).


Toàn bộ IC của các khối điều khiển được hàn ở mặt dưới bo mạch chính . nằm sát bên 4 Mosfet Advanced Power AP4N1R8CMT(100A) nắn dòng đường 12V .

Khối mạch VRM cho đường 5V và 3,3V nằm ngay góc của bo mạch chính. Sử dụng 1 IC điều khiển 2 kênh APW7159 lái 6 mosfet Infineon IPD040N03L được tăng cường thêm các tụ rắn lọc nhiễu


Đường cấp trước 5Vsb sử dụng IC điều khiển riêng biệt leadtrend LD7750RGR lái 1 Mosfet APS04N60H

Mạch in của SF450 SFX không có gì để bàn ngoài các vết ổ nhẹ do chất tẩy rửa để lại. Greatwall đã làm khá tốt việc này. SF450 SFX sự dụng phần lớn các tụ rắn lọc nhiễu đem lại tuổi thọ hoạt động cao . Tụ hóa chỉ còn sử dụng tại đường cấp trước 5Vsb và tụ nguồn vào .


III-Thử nghiệm

1-Thử tải
SF450 SFX dễ dàng hoàn thành  các mức tải . Hiệu suất duy trì trên dưới 90% đạt chuẩn 80Plus Gold .
Các đường điện dao động khá nhỏ . đường 12V dao động khoảng 0,07V~ 0,6% . Đường 5V và 3,3V lần lượt là 0,06V~1,3% và 0,07V~2,2%



2-Ripple & Noise ( nhiễu AC cao tần)
Ripple & noise của SF450 SFX tốt. Tối đa khoảng 40mV tại 20% load cũng là thời điểm IC dao động CM6901X chuyển vùng hoạt động  . sau đó giảm dần và tối đa chỉ 25mV tại toàn tải

10% load

20% load

50% load

80% load

100% load

CL12 load

3- Hold up time ( thời gian lưu điện)
với tụ chính 390µF  cho mức công suất 450W thì không quá khó khăn để SF450 SFX thỏa tiêu chuẩn ATX yêu cầu (>16mS)

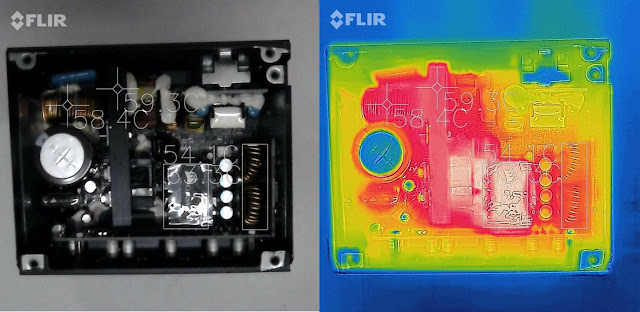

4- Nhiệt độ làm viêc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45°C

SF450 SFX sử dụng quạt làm mát Rifle bearing 92mm . Có tốc độ tối đa khoảng 3000RPM thấp hơn So với SF600 giúp hoạt động êm hơn . Đi kèm với chế độ semifanless quạt chỉ quay khi PSU đủ nóng đem lại sự yên tĩnh tối đa cho người sử dụng


IV-Kết luận
Corsair SF450 SFX có chất lượng linh kiện và điện áp tốt, hiệu suất cao, hoạt động êm ái. Nhưng như mọi sản phẩm cao cấp có mức công suất vừa và nhỏ khác thì giá cả vẫn là điều khiến người tiêu dùng phải suy nghĩ trước quyết định mua sắm của mình
SF450 SFX là sự lựa chọn tốt cho các cấu hình miniPC hiện nay. khi sẽ gọn hơn nhiều nêu so sánh với picoPSU + adaptor
Mức đánh giá : Tốt
Ưu điểm
-Điện áp dao động nhỏ
-Hiệu suất cao 80Plus Gold
-Semifanless hoạt động êm
-Linh kiện chất lượng. Tụ nhật
Khuyết điểm
-Dây modul hơi ngắn với 1 số case mini
-Giá.
