REVIEW - Corsair RM650x V2 (650W)
Tiếp nối bài Review Corsair RM750x V2. Chúng ta sẽ tiếp tục khám phá sản phẩm có mức công suất thấp hơn RM650x V2. Là một trong những thế hệ PSU được đánh giá cao trên các trang công nghệ trên thế giới
I-Hộp và Phụ kiện

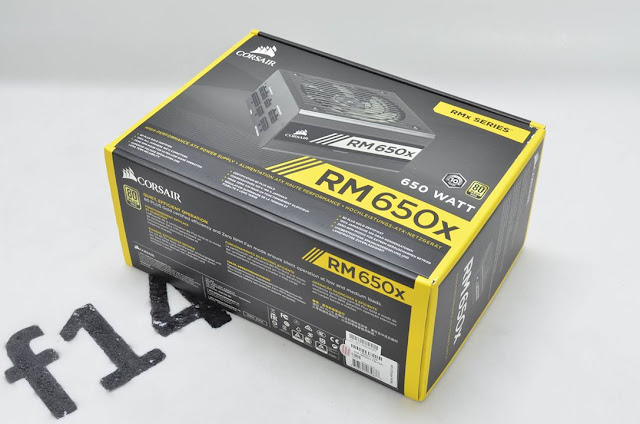

Hộp của RM650x V2 có kích thước tương đối nhỏ tương tự bản RM750x V2 tông màu vàng đen . Thông số kỹ thuật được in chi tiết ở các mặt bên của vỏ hộp
Phụ kiện đi kèm theo RM650x V2 gồm có :
1x cáp nguồn chuẩn US
1x túi đựng cáp
1x túi đựng nguồn
1x túi dây rút + ốc
1x sách HDSD và 1 sticker
II-PSU
1-Bên ngoài
RM650x V2 có kích thước và mẫu mã tương tự RM650x V1 . Vỏ được sơn tĩnh điện màu đen và sử dụng quạt làm mát 135mm
Công suất danh định 650W . Single Rail 12V@54A . Active PFC full range 100~240VAC
RM650x V2 Sử dụng hệ thống cáp 100% dạng rời có đính các tụ rắn lọc nhiễu gồm có:
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (65cm)
4x 6+2pin PCIex (75cm+10cm)
9x SATA (45cm+)
4x ATA (45cm+)
1x FDD adaptor
2-Bên trong
RM650x V2 sử dụng chung platform với RM750x V2 . Với sự thay đổi về giá trị linh kiện để phù hợp với mức công suất thấp hơn . So với platform RM650x V1 cũ thì có thể thấy sự thay đổi vị trí các khối mạch nhằm phủ đều linh kiện trên bo mạch giúp tản nhiệt tốt hơn cũng như giảm thiểu việc đi dây nổi trên mạch gây cản trở việc lưu thông không khí
Bảng linh kiện được sử dụng trong RM650x V2
Mạch lọc nhiễu EMI trang bị đầy đủ các thành phần tiêu chuẩn , ngoài 1 IC green CM02x được hàn dưới chân tụ X ngay chấu cắm AC
RM650x V2 sử dụng 1 cặp diode cầu GBU806 (8A x2) Được bắt trên 1 phiến tản nhiệt răng lược riêng biệt giúp giải nhiệt hiệu quả hơn so với phiên bản cũ .RM650x V2 sử dụng 1 cặp tụ Nichicon 330uF 400V mắc song song nâng mức dung lượng tổng lên 660uF 400V.
Các Mosfet của tầng PWM và PFC sử dụng chung loại Infineon IPA60R190P6 thuộc dòng CoolMos P6 có nội trở thấp. Thành phần giảm dòng khởi động nằm sát bên với sự hiện diện của 1 NTC và 1 rờ-le .
Khối IC điều khiển gồm có tần PFC với IC Champion CM6500UNX và Tầng PFC với IC Champion CM6901X
Đường 12V được nắn bởi 4 Mosfet Infineon BSC017N04NS G (100A x4) được tản nhiệt trực tiếp từ quạt làm mát .
Bo mạch VRMs (DC to DC) nằm sát bên với IC điều khiển APW7159 ngoài lái 6 Mosfet Exelliance EMB06N03A (80A) chia làm 2 khối hạ dòng (buck), IC này còn cung cấp các chế độ bảo vệ riêng biệt cho đường 5V và 3,3V như OCP,OVP,UVP chia sẻ công việc với IC giám sát hoạt động chính của PSU, lúc này chỉ lo công việc chính cho đường 12V. Đây là lợi thế cho các PSU sử dụng mạch VRMs (DC to DC) khi các IC giám sát thông thường không đủ cung cấp chế độ bảo vệ cho tất cả các đường điện
IC giám sát hoạt động chính của RM650x V2 là loại Weltrend WT7502 cung cấp các chế độ bảo vệ cơ bản như SCP,OVP,UVP và khối điều khiển quạt làm mát (Smart fan) MCU Pic16F1508 + LM393G được thiết kế lại nằm cùng trên 1 bo mạch modul nhỏ
Ở mặt dưới của bo mạch chính còn có sự xuất hiện của 1 opamp LM2904 và IC điều khiển AME5268 cho mạch hạ áp cho đường -12V giúp tăng “chút xíu” hiệu suất hoạt động của đường này do công suất đỉnh chỉ khoảng 3,6W
Khối mạch cấp trước 5Vsb sử dụng IC điều khiển OB5282CP lái 1 Mosfet duy nhất UTC 4N65L. RM650x V2 sử dụng tụ điện thương hiệu nhật bản với những cái tên quá quen thuộc như nichicon HE, Nippon KY KZE , FPCAP
phần mạch in của RM650x V2 tương đối sạch , chân linh kiện được cắt gọn , mối hàn bóng tuân thủ tiêu chuẩn RoHS
III-Thử nghiệm
1-Thử tải
RM650x V2 hoàn thành tốt các mức tải . Hiệu suất duy trì trên dưới 90% đạt chuẩn 80Plus Gold . Đường 12V dao động trong khoảng 0,7% . Đường 5V và 3,3V lần lượt là 1,7% và 2,9%

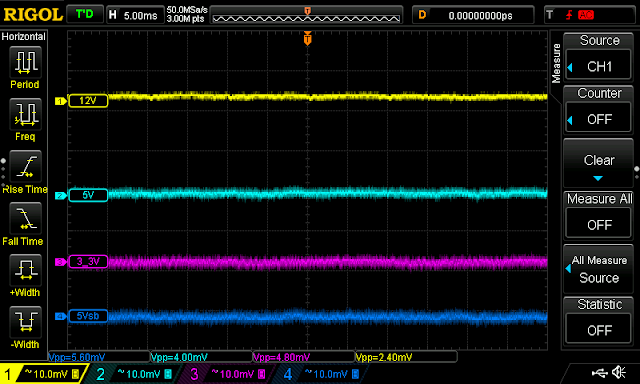

2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple Noise của RM650x V2 là rất tốt khi các đường điện dao động trên dưới 10mV . Có 1 chút cải thiện so với thế hệ trước tuy không lớn do thế hệ RM650x V1 đã có mức ripple noise rất thấp rồi
10% load
20% load
50% load
80% load
100% load
CL12 Load
RM650x V2 có thời gian lưu điện đạt 20,4mS thỏa tiêu chuẩn ATX 16mS yêu cầu
Đường 12V rơi khỏi khu vực an toàn sau 23,4mS
4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 40-45oC
RM650x V2 sử dụng quạt làm mát 135mm Rifle bearing đem lại tuổi thọ cao hơn Sleeve Bearing và êm hơn dual bearing (bạc đạn) . Mạch smart fan của RM650x V2 nói riêng hay thế hệ RMx V2 nói chung được điều chỉnh lại việc băm xung điều khiển giúp hạn chế tiếng kêu “reeee” mà nhiều người dùng lầm tưởng là tiếng coil whine xuất phát từ các khối mạch lọc EMI
IV-Kết luận
Corsair RM650x V2 có phẩm chất điện áp và chất lượng linh kiện tốt. Có sự cải thiện tuy không quá rõ ràng với thế trước. Cùng với việc hoạt động êm ái, RM650x V2 phù hợp với các cấu hình PC cao cấp hiện nay. Hi vọng Corsair sẽ trang bị thêm 1 cáp nguồn CPU 8pin để giúp RM650x V2 có thể tiếp cần thêm nhiều đối tượng người dùng khác nữa như họ đã từng làm với RM750x V2
Mức đánh giá : Rất tốt
Ưu điểm:
-Điện áp dao động nhỏ
-Hiệu suất cao trên dưới 90% (80plus Gold)
-Hoạt động êm - Semi Fanless
Khuyết điểm:
- nên trang bị thêm 1 đầu CPU 8pin
Xin cảm ơn Corsair đã cung cấp sản phẩm review !
