REVIEW - Andyson GX600 (600W)


Tiếp bước sự thành công của dòng M5+ series . Andyson tiếp tục đem tới người tiêu dùng dòng sản phẩm mới GX series với 3 mức công suất  500/600/800W nhắm  vào phân khúc cao cấp hơn. Nhưng vẫn giữ mức giá hấp dẫn như người anh em M5+ series

Andyson GX series được phát triển từ dòng H6 series (Platform AD-600GGF) với hiệu suất trên dưới 90% đạt chuẩn 80Plus Gold,  sử dụng 100% tụ điện nhật bản . Với một số tinh chỉnh cải thiện chất lượng và mẫu mã.

I-Hộp và Phụ kiện

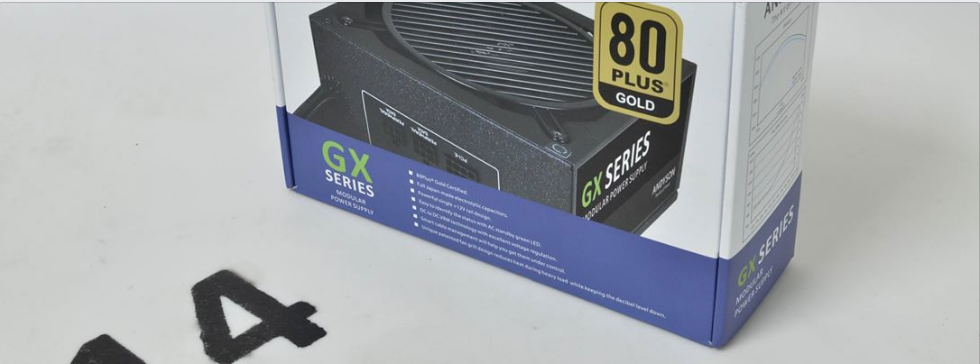

Andyson GX600 sử dụng vỏ hộp tông màu trắng và xanh dương cho các dòng sản phẩm mới của mình như series PX  từng được review trước đây. Thông tin kĩ thuật về sản phẩm được in đầy đủ ở các mặt của hộp

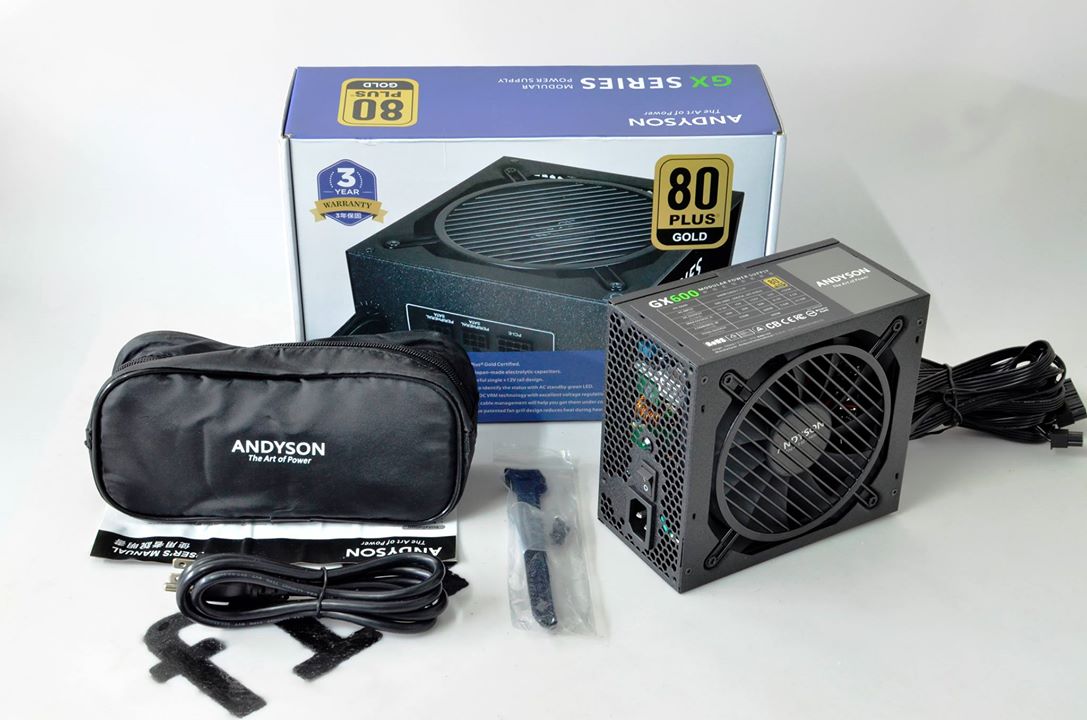

Phụ kiện đi kèm GX600 gồm có : 1 cáp nguồn US type , 1 túi dây cột cáp / 4 con ốc , 1 túi vải đựng cáp và 1 tờ HDSD

II-PSU
1-Bên ngoài

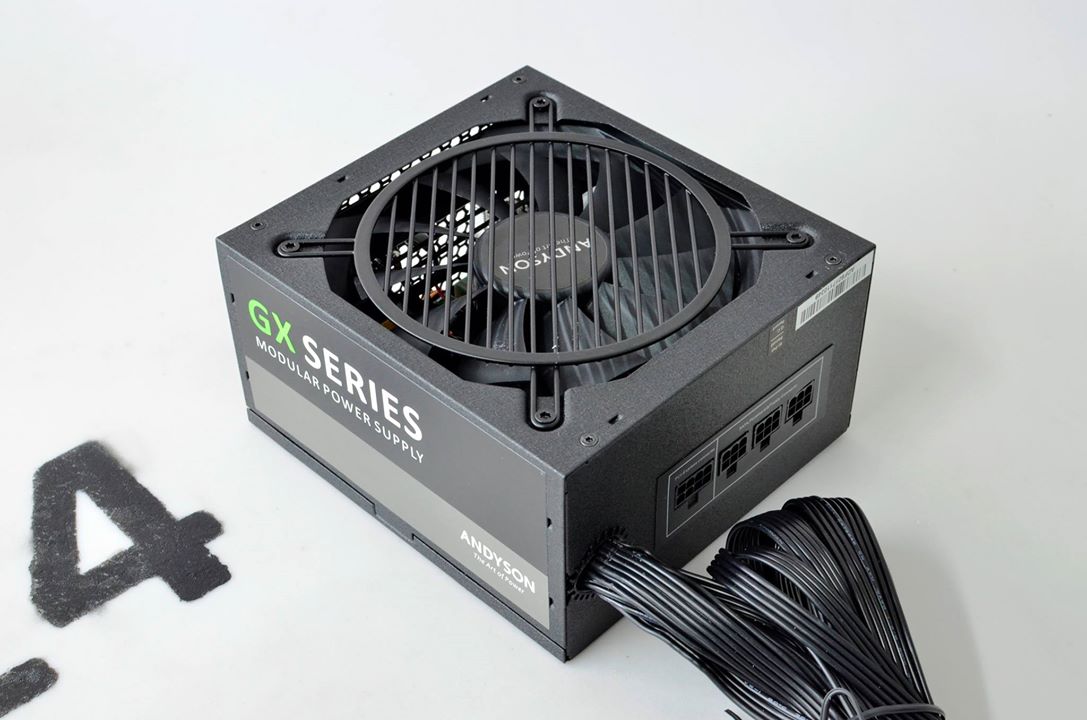

GX600 có kích thước tương đối lớn được sơn đen nhám và sử dụng quạt làm mát 135mm. GX600 được trang bị 1 đèn led báo hiệu trạng thái hoạt động ở mặt sau của PSU





Công suất danh định 600W , Single rail 12V@50A, Active PFC  fullrange 100~240VAC ,  80Plus Gold

Hệ thống cáp semi modular của GX600 gồm có:
1x 24Pin Mainboard : 50cm ( cáp liền)
1x 4+4pin ATX12V : 60cm ( cáp liền)
2x 6+2pin PCIex: 50cm+15cm
6x SATA: 50cm+
3x ATA: 50cm+
1x FDD


2-Bên trong
GX600 sử dụng chung Platform với H6 series với sự tinh chỉnh về linh kiện cho phù hợp hơn .Không gian bên trong GX600 thoáng do lớp vỏ khá lớn giúp luồn khí di chuyển dễ dàng hơn




Bảng linh kiện được sử dụng trong GX600

Ngay cửa ngõ AC đầu vào là vẫn là sự hiện diện của 2 tụ Y đi kèm với 1 Tụ X . 2 tầng lọc EMI được thiết kế nằm trên bo mạch chính có chứa thành phần chống sét MOV . Ngoài ra có thể thấy phần thermal pad tản nhiệt cho 4 Mosfet nắn dòng đường 12V thông qua lớp vỏ phía sau nguồn ngay trong hình


Thành phần hạn chế dòng khởi động được đặt ngay cửa ngõ AC đầu vào với 1 NTC ( nhiệt điện trở) có kích thước lớn kế bên là 1 rơ le có nhiệm vụ giảm dòng đi qua NTC khi PSU đang hoạt động

GX600 sử dụng diode cầu GBU1508 (15A) được bắt vào chung phiến tản nhiệt tầng APFC. Phần mạch in phía dưới diode cầu được cắt các rãnh tăng khả năng cách điện
 Tụ nguồn chính Nichicon 420V 390uF. Với điện dung hơi nhỏ so với 600W danh định . Chắc hản sẽ ảnh hưởng đôi chút tới thời gian lưu điện (Hold Up time)



Mạch APFC sử dụng 1 cặp Mosfet Infineon IPA60R190P6 (20,2A ) đi kèm với 1 boost diode BYC8-600P (8A). IC điều khiển mạch APFC Champion CM6502UHHX nằm trên môt modul nhỏ


Tầng PWM sử dụng 2 Mosfet MDF18N50 (18A) .Được đính trên 1 phiến tản nhiệt mỏng . Các chân mosfet hay tụ Y  điều được gắn các lõi ferit nhỏ nhằm triệt tiêu các nhiễu cao tần phát sinh .
IC điều khiển mạch PWM là loại Champion CM6901T6X. IC này thay vì điều khiển cặp Mosfet thông qua biến áp chia xung thì sử dụng 1 IC driver cách li đến từ silicon lab giúp loại bỏ linh kiện cồng kền như biến áp. Nằm ngay sát bên là IC Siti PS223 giám sát hoạt động của PSU với các chế độ bảo vệ OVP, UVP , SCP ,OCP


GX600 sử dụng 4 Mosfet Infineon BSC014N04LS (100A x4) được làm mát thông qua phần vỏ phía sau lưng PSU và các thanh đồng phía mạch trên của bo mạch

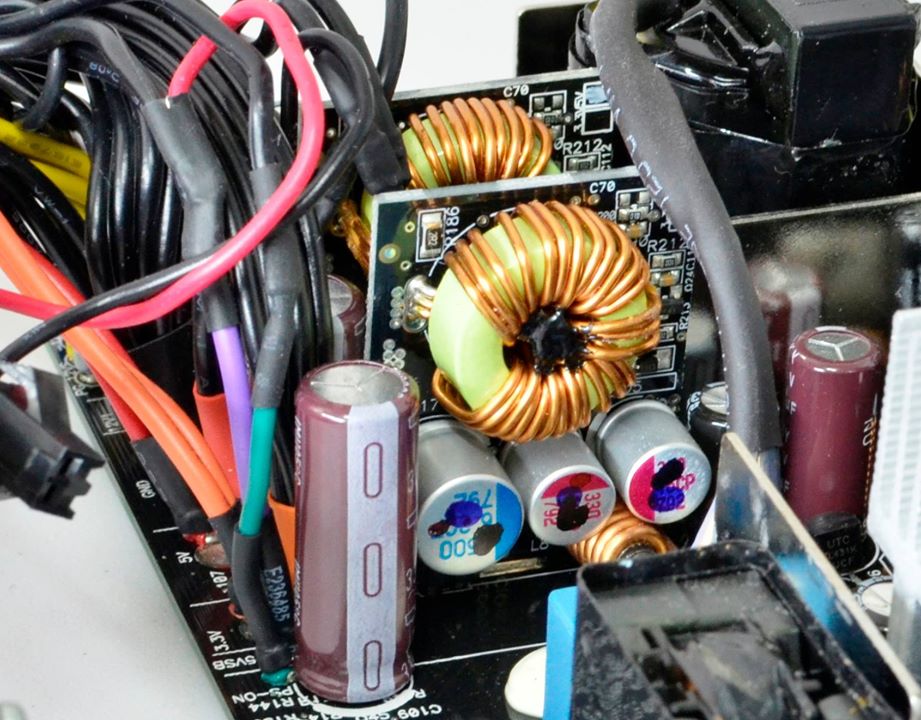

Đường 5V và 3,3V được tạo ra từ hai khối mạch VRMs độc lập sử dụng IC APW7073 đi kèm với dual Mosfet MDU5593S


Đường -12V tạo ra bởi 1 IC ổn áp L7912V, Sensor nhiệt cho mạch smart fan được đính vào phần tản nhiệt của Mosfet nắn dòng đường 12V


Đường 5Vsb sử dụng IC combo STR-A6069H (19W). GX sử dụng 100% tụ điện từ nhật bản với các thương hiệu đình đám như Nippon hay Nichicon


Platform của GX600 được thiết kế có 2 rail 12V và được nhà sản xuất chỉnh lại thành single rail

Mạch in của GX600 sạch đẹp không có vết hàn thừ và tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm
1-Thử tải
GX600 hoàn thành tốt các mức tải . Hiệu suất trên dưới 90% đạt tiêu chuẩn 80Plus gold.
Các đường điện dao động tương đối nhỏ . Đường 12V  dao động trong khoảng 0,2V~1,6% . Đường 5V và 3,3V lần lượt là 0,08V~ 1,7% và 0,08V~2,6%



2-Ripple & Noise ( Nhiễu AC cao tần)

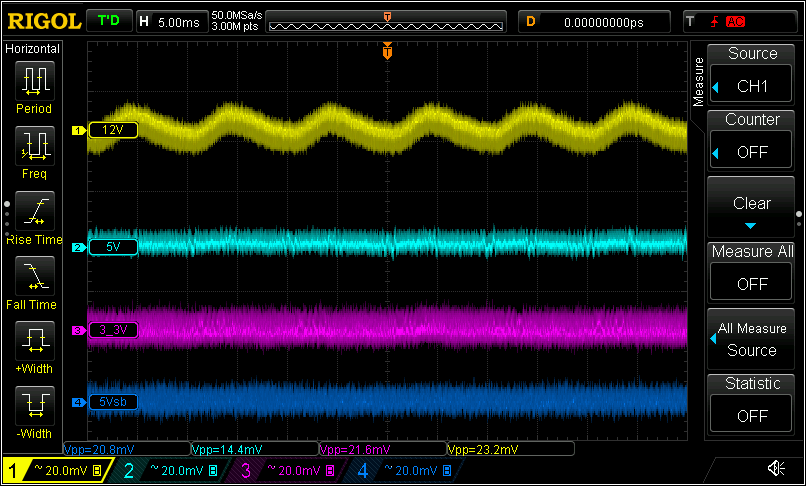

Ripple & noise của GX600 tốt khi đường 12V tối đa ~36mV các đường còn lại điện đều dưới 30mV

10% load

20% load

50% load

80% load

100% load

CL12 load


3-Hold up time ( thời gian lưu điện)
Hold up time của GX600 đạt 12,6mS thấp hơn tiêu chuẩn ATX 16mS. Đường 12V rời khỏi khu vực an toàn trước với 11,8mS


4- Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ môi trường 34°C

GX600 sử dụng quạt làm mát của hãng Poweryear model PY-13525M12B 12V 0,38A có tốc độ tối đa khoảng 1800RPM


IV-Kết luận
Andyson GX600 có chất lượng điện áp tốt có sự cải thiện với series H6, linh kiện chất lượng, hoạt động êm. Có thể nói Nếu tầm trung có M5+ series thì giờ đây tầm trung - cao đã có GX series . Tuy vậy do nhắm vào phân khúc chưa phải là cao cấp nhất nên GX series chưa có sự đầu tư về mẫu mã/ bao bì . Vẫn còn có cảm giác gì đó hơi sơ sài. Điều mà Andyson cần phải thay đổi khi bắt đầu lấn sân sang thị trường bán lẽ
Mức đánh giá : Tốt
Ưu điểm:
-Linh kiện chất lượng ( 100% tụ nhật)
-Điện áp giao động nhỏ
-Ripple noise thấp
-Hiệu suất trên dưới 90% ( 80Plus Gold)
Khuyết điểm :
-Hold up time chưa thật sự tốt

Xin cảm ơn Andyson đã cung cấp sản phẩm review !
