REVIEW - Corsair RM650X 650W


Corsair RMx series là 1 trong những series thành công nhất của corsair từ trước tới nay, Không chỉ là bản nâng cấp của series RM cũ. RMx sử dụng thiết kế mới hoàn toàn được Corsair và CWT customizer  . Series RMx  cũng mở đầu cho phong cách đóng hộp “ Vàng  đen” của Corsair
RMx series có các mức công suất từ 550W tới 1000W , Với Hiệu suất 80Plus Gold , Sản phẩm của ngày hôm nay là RM650x có mức công suất danh định 650W

I-Hộp và phụ kiện
Hộp của RM650x có kích thước tương đối to . Các thông tin kỹ thuật được in chi tiến bên ngoài vỏ hộp ở tất cả các mặt




Phụ kiện đi kèm của RM650x gồm : 1 túi đựng nguồn , 1 túi đựng cáp , 1 cáp nguồn US type, 1 sticker ,vài sợi dây rút, và sách HDSD . Quyển sách HDSD của RM650x rất dày

II-PSU
1-Bên ngoài
RM650x có vỏ được sơn đen và dập vát ở các ngóc , Sử dụng quạt làm mát 135mm




Công suất danh định 650W, Single rail 12v@54A , Active PFC full range


Hệ thống cáp Full modular của RM650x gồm:
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (65cm)
4x 6+2pin PCIex (60cm+15cm)
9x SATA (60cm+)
4x ATA (60cm+)
Các cáp nguồn cấp 12V (24pin Mainboard, PCIe, CPU) đều sử dụng dây 16AWG


2-Bên trong
bo mạch RM650x thoáng, Các cuộn cảm của mạch lọc EMI được trét keo nhằm giảm tiếng coil noise nếu có. Do hiệu suất hoạt động cao và ít tỏa nhiệt nên các Mosfet tầng APFC và PWM chỉ dùng các phiến nhôm mỏng để tản nhiệt






PCB của RM650x Sạch sẽ  tuân thủ quy định RoHS và không có bất cứ vết hàn dư thừa nào

Bảng linh kiện được sử dụng trong RM650x




RM650x sử dụng 4 Mosfet IRFH7004PbF với tổng công suất thiết kế lên tới 400A . được làm mát trực tiếp bằng quạt , thay vì làm mát qua mặt lưng




III-Thử nghiệm
1-Thử tải
RM650x hoàn thành tốt các mức tải điện áp dao động không đáng kể khi đường 12v dao động trong khoảng 0,14V~1,2%, Đường 5v và 3,3v lần lượt là 0,03v~0,78% và 0,05v~1,7%
Hiệu suất duy trì trên dưới 90% đạt chuẩn 80Plus Gold

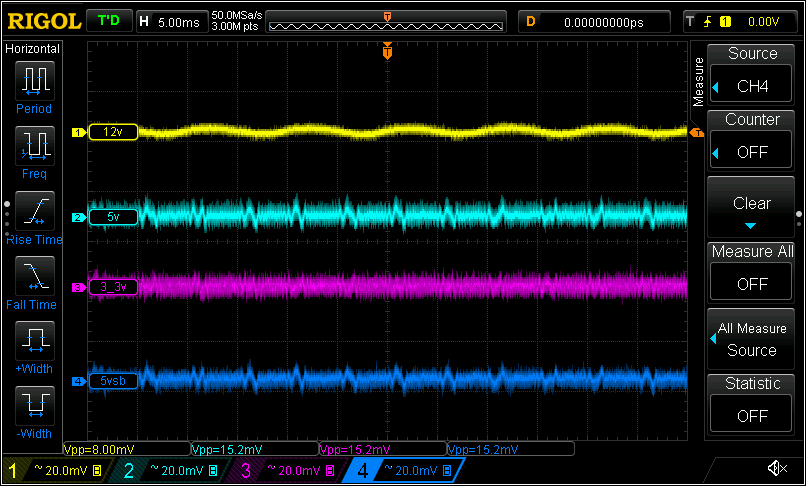

2-Ripple & Noise ( Nhiễu AC cao tần)
Ripple & Noise của RM650x rất tốt khi đường 12V chỉ trên dưới 10mV và các đường còn lại đều dưới 20mV, Để có được mức Ripple & Noise nhỏ như vậy, RM650x sử dụng cable được đính thêm các tụ rắn lọc nhiễu
10% load

20% load
50% load

80% load

100% load

CL12 load

2-Hold Up time ( Thời gian lưu điện)
Hold up time của RM650x rất tốt khi đạt 23,6mS vượt xa tiêu chuẩn ATX yêu cầu, Với tụ Bulk lên tới 680uF/400V cho 1 PSU 650w  thì không quá khó hiểu khi thời gian lưu điện của RM650x lại dài đến vậy

4-Nhiệt độ làm việc và tốc độ quạt làm mát
nhiệt độ môi trường 37oC nhiệt độ luồng khí thoát ra đặt 42,4oC

RM650x sử dụng quạt làm mát NR135L 135mm 12V 0,22A có tốc độ quay tối đa khoảng 900RPM
Khác với các PSU khác trên thị trường sử dụng cảm biến nhiệt để thay đổi tốc độ quạt RM650x sử dụng 1 vi điều khiển PIC 16F1503 được Nhà sản xuất lập trình dựa trên tải mà PSU đang phải gánh mà thay đổi tốc độ quạt làm mát cho thích hợp.
RM650x sẽ không quay quạt khi tải dưới 50% công suất danh định của PSU đem lại sự yên tĩnh nhất có thể cho người dùng



IV-Kết luận
RM650x có phẩn chất điện áp tốt . Hiệu suất hoạt động cao , Hoạt động êm ái , Là sự lựa chọn hấp dẫn cho các cấu hình Hi end hiện nay , Tuy nhiên 1 điểm thiếu sót ở đa số các PSU 650W nói chung và RM650x nói riêng là chỉ được cung cấp 1 đầu CPU 8pin
Mức đánh giá : Rất tốt
Ưu điểm:
Ripple Noise rất tốt
điện áp dao động nhỏ
Hiệu suất cao
Hoạt động êm ái
100% tụ nhật bản
Khuyết điểm :
Chỉ có 1 đầu CPU 8pin

Xin cảm ơn Corsair Viet Nam đã cung cấp sản phẩm review!
