REVIEW- Corsair TX650M (2017ver)

Corsair vừa cho ra đời dòng sản phẩm nguồn TXm mới với phong cách “vàng đen” như các thế hệ PSU mới mà corsair đã ra mắt trong thời gian gần đây. Series TXm sẽ thay thế vị trí của dòng CSm trước kia với những sự nâng cấp về chất lượng sản phẩm cũng như mẫu mã
Series TXm có 4 mức công suất 550/650/750/850w . với chứng nhận 80Plus Gold


I-Hộp và phụ kiện
Vẫn là tông màu vàng đen như các phiên bản khác. Hộp của TX650m có kích thước nhỏ nhắn tương đương hộp của các series VS,CXm. Thông số kĩ thuật được in chi tiết phía sau vỏ hộp



Phụ kiện đi kèm gồm có: 1 cáp nguồn US type , 1 sách HDSD, 1 bịch ốc và vài sợi dây rút

II-PSU
1-Bên ngoài

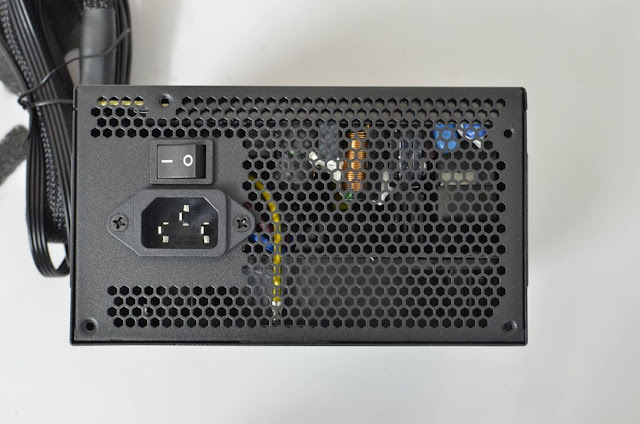

TX650m có kích thước  ATX tiêu chuẩn được sơn đen , sử dụng quạt làm mát 120mm có diện tích cánh khá to





Công suất danh định: 650w , Single rail 12V@51A , Active PFC full range(100~240v) . 80Plus Gold

TX650m sử dụng hệ thống cáp semi modular bao gồm :
1x 24pin mainboard (60cm)
1x (4+4pin) ATX12V (65cm)
4x (6+2pin) PCIex (60cm+15cm)
6x SATA (50cm+)
4x ATA (50cm+)
1x FDD


2-Bên trong
TX650m có thiết kế thoáng  các linh kiện được sắp xếp ngọn gàng. Keo định vị chỉ được sử dụng ở những khu vực mạch lọc EMI nhằm hạn chế phát sinh tiếng coil noise nếu có
Nhà sản xuất (OEM) cho sản phẩm TX650m của corsair là Great Wall . Ngoài TX650m thì dòng SF series và CSm series trước đây cũng do Great Wall sản xuất





Bảng linh kiện được sử dụng trong TX650m

TX650m sử dụng mạch in 1 lớp . Phần mạch in sạch đẹp không có vết hàn thừa nào . Sử dùng khá nhiều linh kiện dán SMD giúp phần mặt trên của bo mạch thông thoáng hơn


Phần linh kiện công suất của TX650m khá “trâu” khi vừa sử dụng Mosfet công suất lớn (30N60E) vừa sử dụng kiểu đóng gói TO-247 giúp tản nhiệt tốt hơn.
Tương tự ở phần Mosfet nắn dòng 12V đầu ra sử dụng tới 4 Mosfet AP9992GP (4x 165A)


Mạch VRMs 5V & 3,3V


Bo Jack cắm cáp modul được trang bị thêm các tụ rắn lọc nhiểu .

III-Thử nghiệm
1-Thử tải
TX650m hoàn thành các mức tải với mức dao động điện áp tốt. Đường 12V dao động trong khoảng 0,1V~0,8% . Đường 5V và 3,3V lần lượt là 0,05V~1,1% và 0,07V~2%
Hiệu suất duy trì ở mức 90%


2-Ripple & Noise ( Nhiễu AC cao tần )
Ripple & Noise của TX650m ở mức Tốt, khi đường 12V tối đa chỉ 32mV và các đường điện còn lại dao động trên dưới 20mV
10% load

20% load

50% load

80% load

100% load

CL12 load

3-Hold up Time ( thời gian lưu điện)
Hold up time của TX650m chỉ đạt 11.4mS (<16mS) . Đường 12V cầm cự dài hơn 1 chút trước khi tụt xuống dưới 11,4V .Mặc dù được trang bị 1 cặp tụ chính 270uF/450V nhưng điều kì diệu đã không sảy ra

4-Nhiệt độ làm việc và tốc độ quạt làm mát
Nhiệt độ phòng 36oC nhiệt độ luồng khí thoát ra đạt 44oC . PSU hoạt động mát

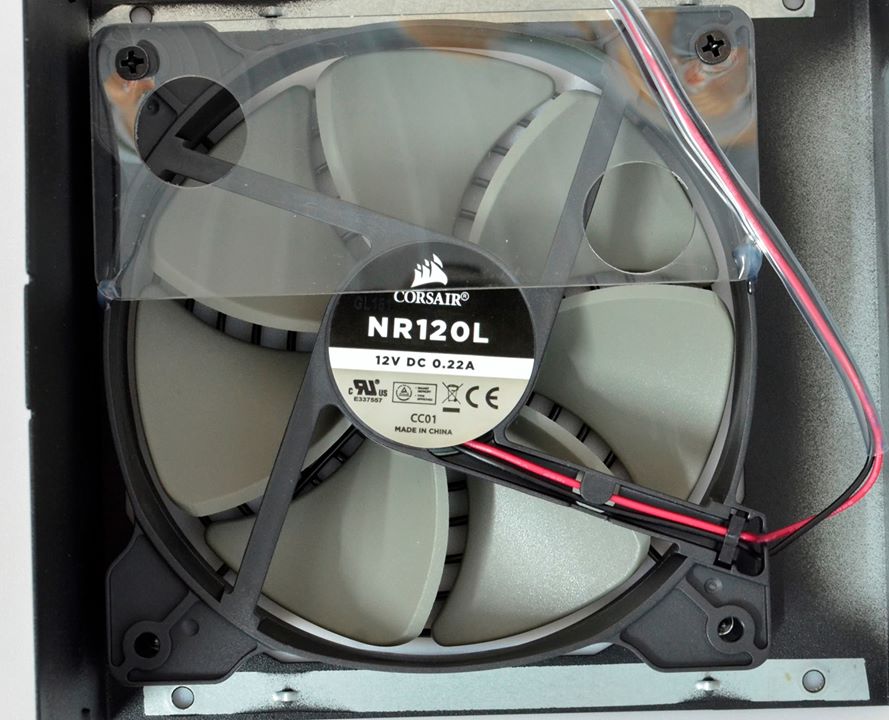

TX650m sử dụng quạt làm mát có mã NR120L rifle bearing có tốc độ tối đa khoảng 1700RPM.


IV-Kết luận
Corsair TX650m có chất lượng điện áp tốt. Hiệu suất cao , Linh kiện chất lượng . Phù hợp cho các cấu hình cần sự ổn định trong điều kiện hoạt động liên tục . Điểm đáng tiếc nhất là TX650m chỉ có 1 đầu CPU 8pin .
Mức đánh giá : Tốt
-Ưu điểm :
Dao động điện áp nhỏ
Ripple noise tốt
Linh kiện chất lượng
Hiệu suất cao
-Khuyết điểm:
Chỉ có 1 đầu 8pin CPU
Hold up time thấp


Xin cảm ơn Corsair Vietnam đã cung cấp sản phẩm Review !

Comments

  1. Hi f14lab
    Cho mình hỏi có thể dùng 1 nguồn 8pin của PCI-E&CPU để làm 1 đầu CPU 8 pin nữa không (cable có thể mua ngoài ATX12V/EPS12V Cable)
    MB: Gigabyte Z390 pro wifi
    PSU: TX650M

    ReplyDelete
    Replies
    1. bác có thể gắn thêm cable corsair bác có thể hỏi mua tại npp corsair. nhưng trường hợp bác việc cắm đủ 2 đầu 8pin CPU chỉ cần thiết khi bác hard OC thôi

      Delete
    2. Thank you, do thời gian hold up time hơi thấp mình có thể thay thế cặp tụ 270mF 450v = 330mF 450v hoặc hơn để tăng hold up time được ko ạ và có ảnh hưởng gì khi nguồn hoạt động hoặc các linh kiện khác ko ạ

      Delete
    3. thay từ 270 lên 330 được bác . chủ yếu bác cần chọn size tụ cho phù hợp vị trí. việc thay đổi nhỏ này sẽ kéo dài hold up time lên 1 chút và ko ảnh hưởng tới các linh kiện khác. chỉ khi bác thay tụ có trị số quá lớn mới phản tác dụng thôi và việc thay này sẽ làm mất bảo hành của sản phẩm
