REVIEW - Superflower Leadex II gold 1000w



Sau nhiều năm dài chờ đợi . Cuối cùng hãng nguồn Superflower đã được phân phối chính thức tại Việt Nam . Sơ lược về lịch sử của Superflower một chút”
“Superflower được thành lập vào năm 1991. Điểm đặc biệt của Superflower là khác với đa số các nhà sản xuất nguồn trên thế giới thường sử dụng chip điều khiển từ các nhà cung cấp linh kiện bán dẫn như Champion, Fairchild hay Infineon. Thì Superflower tự sản xuất các chip điều khiển cho chính bộ nguồn của mình. Bằng cách này Superflower có thể làm chủ được công nghệ điều khiển cũng như chủ động thời gian nghiên cứu chế tạo các bộ nguồn thế hệ mới .

Chính điều này giúp Superflower trở thành nhà sản xuất nguồn máy tính ATX đạt được chứng nhận 80plus Titanium đầu tiên trên thế giời và cũng là đối tác lớn của EVGA khi là nhà OEM cho toàn bộ dòng sản phẩm EVGA supernova B2/B3 G2/G3/GL , P2, T2”
Superflower đem tới Việt Nam dòng sản phẩm mạnh nhất cung như đem tên tuổi Superflower lên ngang hàng với các đại gia lớn trên thế giới . Đó là LEADEX series
Sản phẩm của ngày hôm nay là Leadex II gold 1000w . Leadex II là phiên bản nâng cấp của Leadex với các tính năng phù hợp với nhiều đối tượng ngươi dùng hơn như : Khích thức nhỏ hơn giúp việc lắp đặt cho các case kích thức kiêm tốn dễ dàng hơn , ON/OFF led chúng ta có thể bật tắt đèn led trên PSU chứ không còn mặc định luôn sáng như các model Leadex có led ,...

I-Hộp và phụ kiện
Hộp có tone trắng vàng . Leadex II gold sở hữu 2 chứng nhận hiệu suất cùng 1 lúc là 80Plus gold và 80Plus gold 230V EU . Lý do tại sao lại có 2 chứng nhận 80plus Gold này . Thì như chúng ta đã biết hiệu suất hoạt động của nguồn máy tính trên lưới điện 220-230V thường cao hơn 110V. và Tiêu chuẩn 80Plus 230V EU cũng yêu cầu hiệu suất nguồn cao hơn ( tối đa 92% thay vì chỉ 90%) tuy nhiên tiêu chuẩn này chỉ xét trên 1 lưới điện duy nhất là 220-230V
Khi chạy ở lưới điện 230V leadex II gold mang đủ phẩm chất của 1 PSU 80plus Gold 230V EU . và khi chạy ở lưới điện 110V thì leadex II gold vẫn mang đủ phẩm chất của 1 PSU full range 100~240v 80plus Gold. nhằm phân biệt với các PSU short range 80Plus 230V EU chỉ chạy trong dải điện áp 180~240v



Leadex II gold có 2 phiên bản: Màu đen & màu trắng . Phiên bản trong bài viết là phiên bản màu trắng

Phụ kiện đi kèm gồm :Sách HDSD, 1 túi cáp , 1 túi ốc, 1 cáp nguồn , và 1 túi giấy đựng nguồn

II-PSU
1-Bên ngoài
PSU có kích thước khá nhỏ so với mức công suất 1000W. Có khi còn nhỏ hơn CM V1000. Các công tắc tắt mở đèn . chế độ quạt làm mát được dời hết ra sau nguồn giúp thuận tiện trong việc thay đổi chế độ khi không cần phải mở case




công suất danh định :1000W tại 230V và 850W tại 110V . Cách ghi nhãn này khá giống các nguồn Hotswap server của HP khi các mức công suất tùy thuộc vào điện áp đầu ,Single rail 12v@83,3A(230v)

Hệ thống cáp full modul bao gồm:
1x 24pin mainboard (60cm)
1x 8pin ESP12V(70cm)
1x 4+4pin ATX12V(70cm)
2x 6+2pin PCIex (x2) (60cm)
2x 6+2pin PCIex (60cm)
1x Molex (x4) (55cm)
4x sata(x3) (55cm)

và tất nhiên là những cọng cáp modul này có “phát sáng” bằng led

2-Bên trong
bo mạch thiết kế thoáng và vẫn mang nhiều phong cách của series leadex trước.
Cuộn cảm trong mạch PWM cộng hưởng LLC được đưa lên trên “đầu” biến áp chính

 Mạch lọc EMI gồm 2 lớp  đứng phía sau MOV  , 1 Diode cầu “noname” khi phần nhãn úp vào phía tản nhiệt . Và do tan nhiệt xài chung với cặp mosfet 5R140 của tầng APFC nên đành chịu chết mà không kiểm tra trị số. Chúng ta sẽ chú ý đến nhiệt độ hoạt động của con diode này khi thử tải
Tụ lọc chính sử dụng của Nippon tương tự các tụ lọc DC đầu ra với mức dung 2x 470mF/400V (940mF) . Kế bên là 1 rờ le đi kèm với 1 trở nhiệt NTC giúp giảm dòng khởi động


Cặp Mosfet IPP50R140 của mạch  PWM được bắt trên 2 phiến tản nhiệt mỏng dính là đặc điểm rất dễ nhớ của Leadex . Nay cũng được mang qua leadex II . Qua quá trình thử tải cặp mosfet này khá mát thậm chí còn mát hơn biến áp chính nằm đằng sau . IC điều khiển PFC được bọc khá kĩ trong 1 modul nhỏ
IC PWM có mã “AA9013” . Và do Superflower chế tạo ra nên  cũng không tìm được bất cứ thông tin nào trên mạng của IC này, Tương tự IC combo “29604” của đường cấp trước 5vsb
Đường 12v được nắn dòng từ 6 Mosfet IPP041N04N (40V,80A, Rds(on) 4,1mΩ) có tổng mức công suất đạt tới 480A . và do sử dụng kiểu đóng gói TO-220 nên việc làm mát sẽ dễ dàng hơn bằng cách vặn ốc vào 1 phiến tản nhiệt


PCB sạch tuân thủ tiêu chuẩn RoHS . Được gia cố tăng tải bằng thiếc hàn ở nhiều nơi .

III- Thử nghiệm

1-Thử tải
Và với nàng “Bạch Tuyết” này thì sẽ không có từ “ khoan nhượng”
và kết quả thu được đủ để làm hài lòng các vị khách khó tính  .Đường 12v chỉ giao động trong khoảng 0,105v tức là khoảng 0,87% , 2 đường còn lại lần lượt là 0,068v(2%), 0,065v(1,3%)
vậy đâu là giới hạn của “bạch tuyết” ? giữ nguyên mức tải của 2 đường 3.3v và 5v . Chúng ta tiếp tục nâng tải đường 12v cho tới khi nào “bạch tuyết” ko còn chạy được nữa. Và con số điểm ở mức 101A ~1216,04W điện áp đường 12v vẫn giữ ở mức 12,040v. công suất tổng đạt 1324w hiệu suất 88,56% .


2-Ripple & noise ( Nhiễu cao tần AC)
uhhmm . Leadex II khẳng định lại chất lượng điện áp tuyệt vời của series leadex thì tất cả các đường điện đều dưới 10mV! . vâng 10mV
10% load

20% load

50% load

80% load

100% load

CL12 load

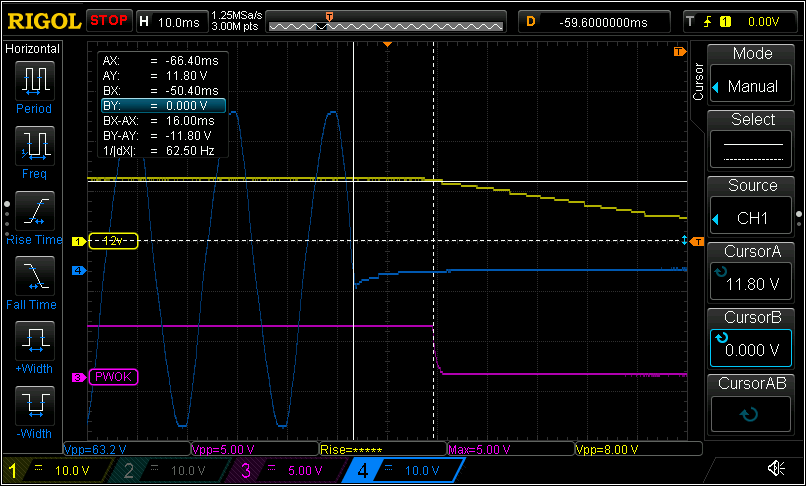

3-Hold up time
leadex II Gold 1000W đạt 16mS vừa chạm tiêu chuẩn ATX. tuy nhiên khi kiểm tra đường 12v thì điểm ngắt tính hiệu PG lúc đường 12v rớt còn 11.8v . nếu cắt đúng vị trí min ATX là 11,4v thì hold up time sẽ dài hơn chút xíu .

4- Nhiệt độ làm việc & tốc độ quạt làm mát
Nhiệt độ phòng 33oC , Nhiệt độ luồng khí thoát ra tối đa khi overload đạt 47,4oC
Nhiệt độ khu vực diode cầu 48oC . Biến áp 50oC. khu vực nóng nhất trong PSU là khu vực nắn điện đường 12v

Leadex II Gold 1000W sử dụng quạt làm mát 135cm của Globe Fan có tốc độ tối đa khoảng 1600RPM. có 2 chế độ làm mát là ECO (semi fanless) và OFF ( Normal)
Chế độ semi fanless . Quạt làm mát chỉ hoạt động khi PSU nóng lên trên 60oC và ngưng hoạt động khi PSU nóng dưới 45oC




IV- Kết luận
Leadex II Gold khẳng định vị trí Flagship của mình qua chất lượng điện áp tuyệt vời đi kèm với mẫu mã bắt mắt. là sự lựa chọn hoàn hảo cho các hệ thống Hi-end
Mức đánh giá : Rất tốt
Ưu Điểm
-Hiệu suất cao
-Mẫu mã bắt mắt
-dao động điện áp nhỏ
-Ripple & Noise ấn tượng
Khuyết điểm
dây cáp modul hơi cứng.
....giá còn cao
