REVIEW - Seasonic ECO 430w (update)
ECO series là dòng sản phẩm entry level của Seasonic . nếu xét về tuổi đời thì ECO series không phải là 1 dòng hoàn toàn mới mà nó đã có mặt từ khá lâu đi phía sau S12II 430 520 620 series ( chung 1 platform cắt giảm linh kiện) . tuy nhiên trước đây ngoại hình không được trau chuốt của ECO khiến nó được bán lẻ rất hạn chế . đa số là OEM ( như kuroutoshikou KRPW-SS600w/85+ KRPW-SS500w/85+ tương đương với ECO 600w 500w) và cung cấp cho các máy đồng bộ. cho đến gần đây khi dòng S12II chuyển mình khoác 1 bộ cánh mới và được gọi là S12II FDB fan thì ECO series cũng không ngoại lệ. tuy nhiên ECO còn thay đổi cả kiểu dáng và chất lượng và chỉ sx duy nhất 1 mức công suất là 430w
những điểm đổi mới của ECO 430w so với ECO 400 500 600w ( thế hệ cũ) có thể kể đến như sau : toàn bộ cáp vỏ đen , quạt làm mát FDB 120mm, DC to DC , và 100% tụ nhật bản ( các bản ECO trước đây họ dùng tụ taiwan cho khu vực DC output để giảm chi phí )
I-Bao bì & Phụ kiện

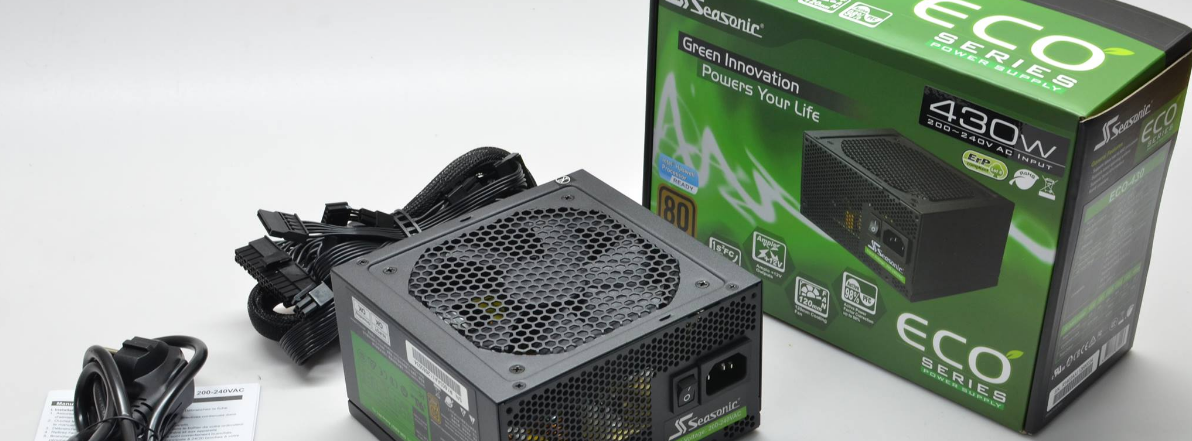

ở phiên bản ECO 430 . chắc có thể vì yếu tố bảo vệ môi trường nên ko dùng lớp mút bảo vệ psu thường thấy mà thay vào đó là 2 miếng cacton dày . phụ kiện đi kèm chỉ gồm 1 dây nguồn và 1 sách HDSD
II-PSU
1-Bên ngoài

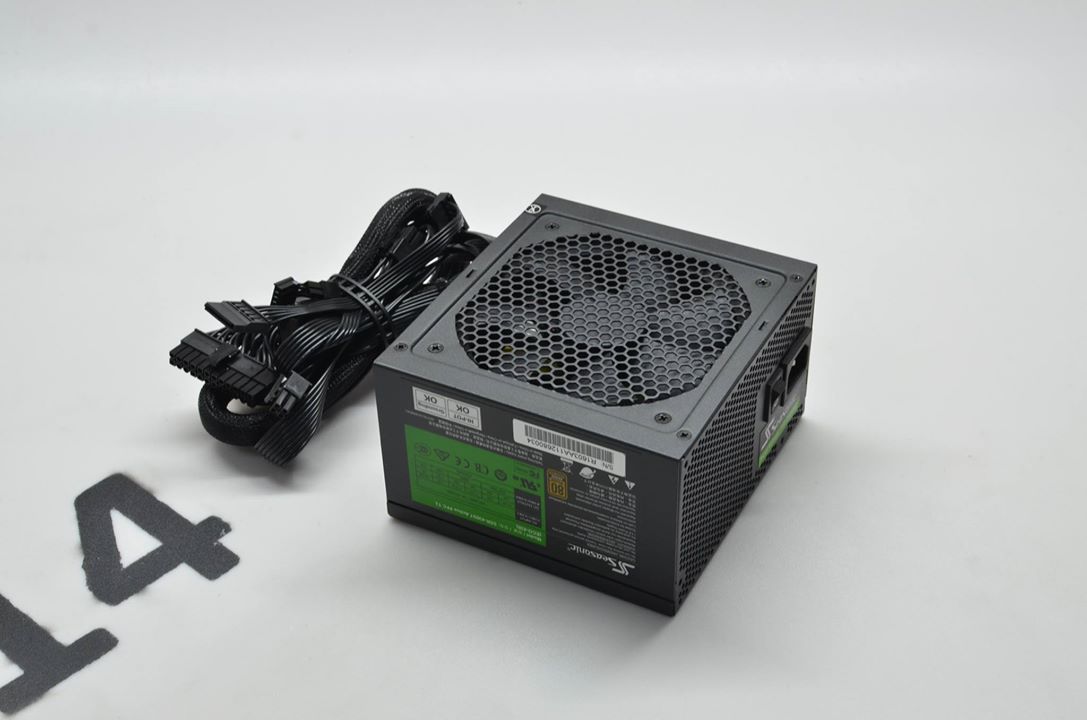

ECO 430w có bề ngoài tương tự series S12II lưới chắn fan được dập trực tiếp lên vỏ psu . Quạt làm mát đường kính 120mm
Hệ thống cáp theo đánh giá chủ quan là đẹp tuy hơi ít dây. cáp đen hết cả dây 24pin . tuy nhiên ECO 430 chỉ cung cấp duy nhất 1 đầu 6+2pin PCIex khá hạn chế so với mặt bằng chung .Gồm có: 1x (4+4pin)ATX12v, 1x (24pin)mainboard, 1x (6+2pin)PCIex, 3x Sata, 2x Ata, 1x FDD
công suất danh định 396w@12v. APFC , 80plus bronze . tí chúng ta sẽ kiểm tra chiếc psu này là single hay multi rails
2-Bên trong:
Cái nhìn đầu tiên là thoáng và rất sạch ( nếu so với platform S12II) linh kiện xếp rất ngay ngắn. nói chung lần đầu tiên nhìn thấy là mình đã có ấn tượng tốt . nếu nói Hydance C là ban redesign của phiên bản S12II cũ 430 500 thì ECO430 là phiên bản redesign cùa S12II FDB hiện đang được bán rộng rãi trên thị trường

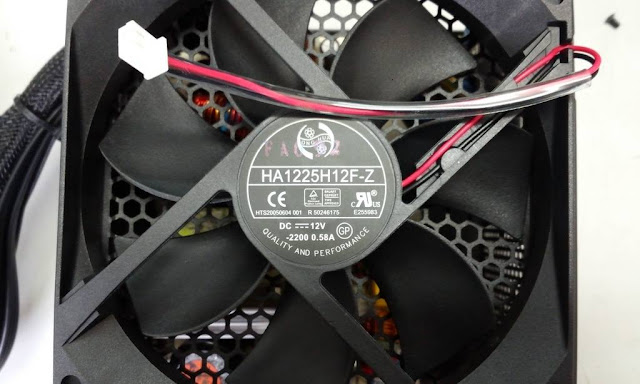

Quạt làm mát 120mm FDB tương tự trên S12II FDB , M12II EVO , và Snow silent có tốc độ tối đa khoảng 2150rpm độ ồn chấp nhận được
mạch lọc EMI 2 lớp phần này thì không có thay đổi gì quá lớn so với S12II

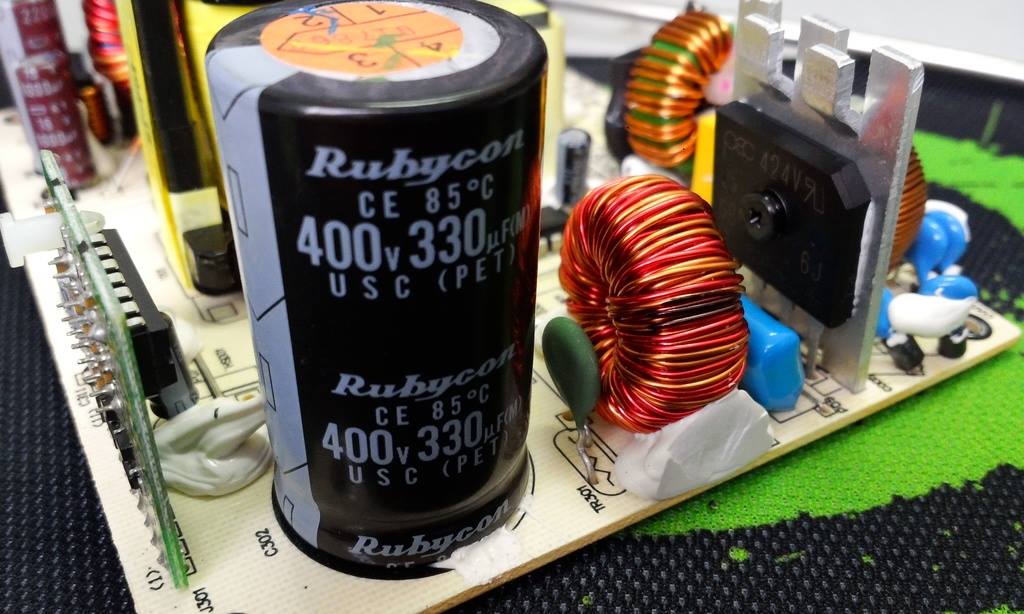

tụ lọc chính của rubycon japan với mức dung 330uF 400V . bên cạnh đó là diode cầu 6J(6A@600V) ở lưới điện 220v có thể tải tối đa hơn 1000w được đính vào 1 phiến tản nhiệt riêng biệt . với cách lựa chọn giá trị linh kiện của seasonic thì chúng ta không cần phải suy nghĩ quá nhiều
Mosfet tầng APFC sử dụng 1 con 5R250(mức chịu đựng tối đa 31A ở chế độ xung ) IPP50R250CP và của tầng PWM dùng 1 cặp 5R399(mức chịu đựng tối đa 20A ở chế độ xung) IPP50R399CP đến từ infineon .
IC PFC&PWM combo sử dụng loại ICE1CS02P cũng của infineon
nguồn cấp trước dùng IC PWM FSQ0165 Q0165R của Fairchild tương tự S12II
Vì ECO 430w sử dụng mạch VRM cho đường 3.3v cho nên diode schottky chỉ còn làm nhiệm vụ nắn điện cho 2 đường điện còn lại
5v: 1x PFR30L30CT (30A)
12v: 2x PFR30L50CT (2x 30A)
đường 12v sử dụng 1 cặp 30A với mức công suất danh định là ~33A@12v thì 60A là 1 mức công suất chịu đựng an toàn
100% tụ lọc đầu ra đến từ nippon japan . bó dây đầu ra được hàn vào PCB rất gọn thông qua 1 cái connector như hình .
PCB sử dụng linh kiện SMD nhiều hơn khiến cho bo mạch của ECO 430 thoáng và sạch hơn
khu vực mạch VRM của đường 3.3v . mạch này sử dụng IC APW7164 lái 2 mosfet APM2558N . với việc sử dụng mạch VRM cho đường 3.3v sẽ giảm tải trên phiến tản nhiệt diode schottky vì bây h nó chỉ làm nhiệm vụ tản nhiệt cho diode schotty 2 đường còn lại. có thể seasonic muốn thử nghiệm tính hiệu quà trên mức công suất nhỏ trước
IC supervisor HY510N tương tự S12II thay vì sử dụng modul rời thì ECO 430 thiết kế luôn trên PCB chính . và với IC này thì ECO 430 là 1 psu single rail và cung cấp các chế độ bảo vệ cơ bản UVP OVP SCP
III-Thử nghiệm
1- Thử tải
ECO 430w dễ dàng hoàn thành các mức tải . Hiệu suất duy trì ở mức khá do ECO 430w đạt tiêu chuẩn 80plus bronze 230v EU, điện áp đường 12v dao động nhẹ trong khoảng 0.36v
2-Ripple & Noise (nhiễu cao tần)

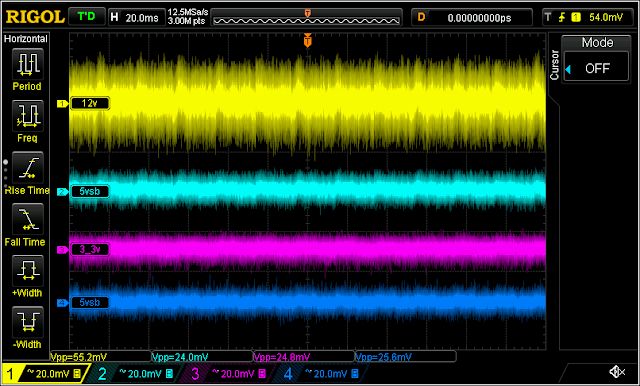

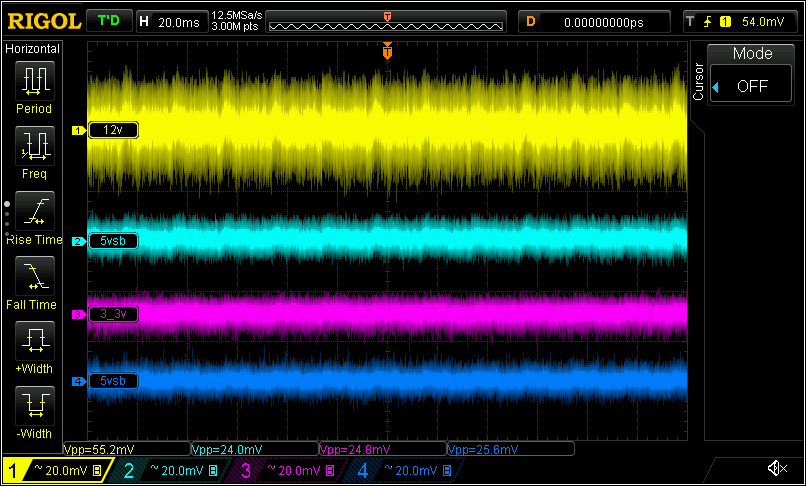

Ripple của ECO 430 duy trì ở mức khá , tối đa ~55mV cho đường 12v. Các đường còn lại duy trì ở mức ~20mV , Tuy không thể so sánh được với đàn anh S12II về độ “ngon” của ripple & noise
20% load
50% load
100% load
CL12v load
3-Hold Up time & Power_OK signalTín hiệu Power_OK xuất hiện sau 273mS . Nằm trong tiêu chuẩn ATX

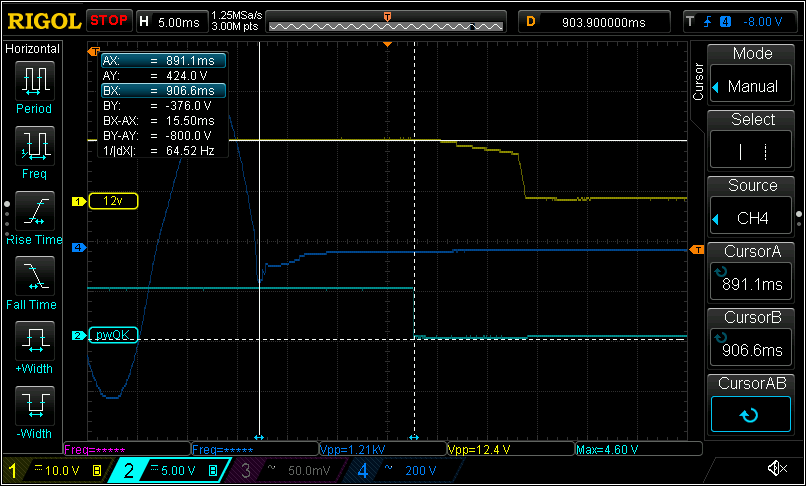

với ECO 430w tính hiệu Power_OK mất sau 15,5mS kể từ khi cúp điện . tiêu chuẩn ATX yêu cầu tối thiểu 16mS . Vừa chạm tới yêu cầu đặt ra
và đường 12v hạ về 0v sau 26,6mS kể từ khi cúp điện khá xa so với yêu cầu
Power_OK signal
hold up time at 12V rail
Hold Up time at Power_OK signal
IV- Kết luậnVới thiết kế đột phá cả về ngoại hình lẫn chất lượng . bo mạch sạch sẽ và thoáng . linh kiện tốt. ECO 430 làm thay đổi cái nhìn về dòng sản phẩm ECO trước đây . tuy nhiên hệ thống cáp cấp nguồn chưa thật sự phong phú . Chất lượng điện áp chưa thể so sánh với đàn anh S12II
Mức đánh giá : Khá
Ưu điểm:
100% tụ nhật bản
cáp đen,quạt làm mát FDB
điện áp dao động nhỏ
Hiệu suất đạt 80plus bronze 230v EU
Khuyết điểm:
giá chưa cạnh tranh
ripple chưa thật sự tốt
