REVIEW - Andyson H6 600W

Nằm trong dải sản phẩm tầm trung của Andyson . H6 series 500/600/700/800 có hiệu suất đạt chuẩn 80plus Gold. Cũng như sử dụng 100% tụ điện có xuất xứ từ nhật bản. Và các công nghệ mới như LLC , DC to DC

I- Hộp và phụ kiện
Hộp có kích thước tương đối. Thông tin sản phẩm được in chi tiết trên vỏ hộp
Phụ kiện đi kèm gồm có: 1 túi cáp, 1 dây nguồn US, 1 bịch ốc , dây cột cáp , và sách HDSD

II- PSU
1-Bên ngoài

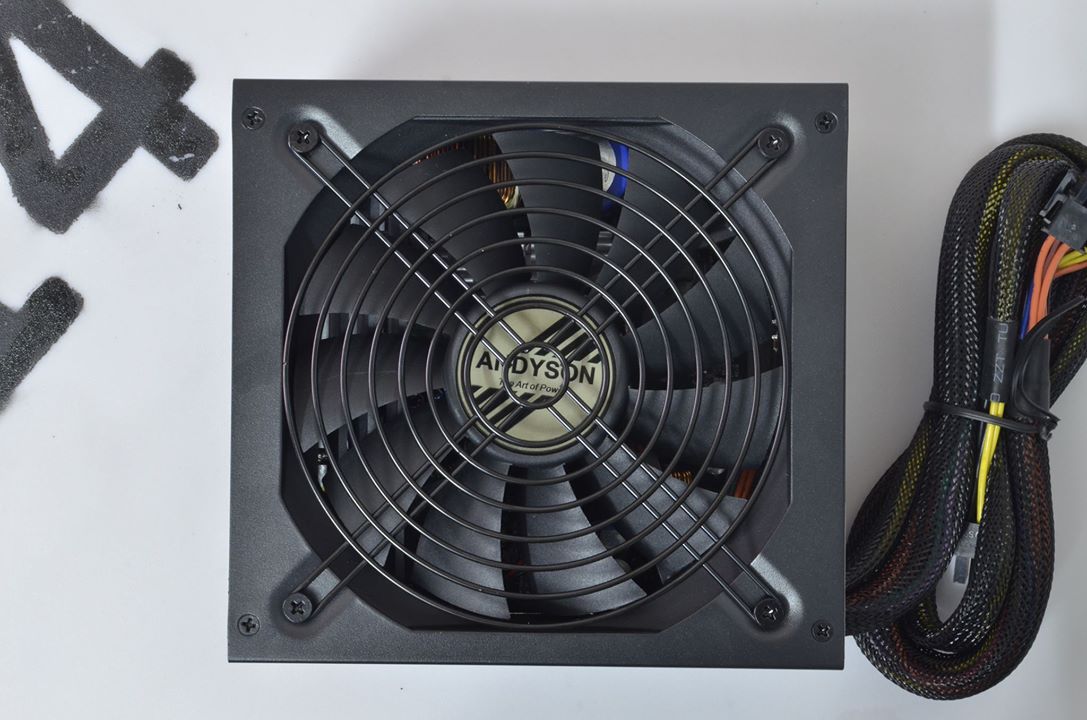

H6 600W có tone màu đen , quạt làm mát 135mm , hệ thống cáp semi modular

Công suất danh định 600W , 80Plus Gold, Single rail 12V@50A

Hệ thống cáp của H6 600W gồm có:

2-Bên trong

Thành phần linh kiện của H6 600W

Platform H6 series cơ bản khá tương đồng với phiên bản cao cấp hơn là N7 series
Chúng ta có thể thấy biến áp chính được dời qua khu vực điện áp thấp . Cuộn sơ cấp của biến áp được kết nối với cặp Mosfet PWM thông qua 1 cọng dây đi nổi trên PCB

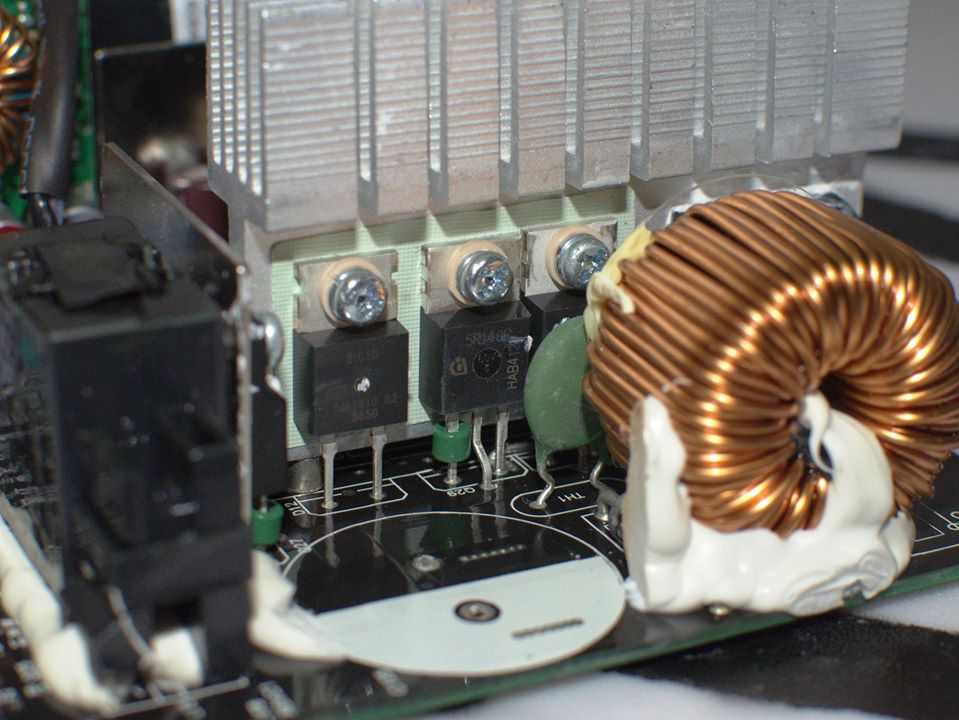

PCB sạch và tuân thủ tiêu chuẩn không chì RoHS, Ở H6 600W sử dụng tới 6 Mosfet nắn dòng 12V với tổng công suất chịu đựng lên tới 600A . Được làm mát qua lớp vỏ

Khác với N7 700W . H6 600W được trang bị thêm 1 rờ le nhằm giảm tổn hao năng lượng trên NTC( Trở nhiệt) . lúc này NTC chỉ làm nhiệm vụ hạn dòng khởi động lúc PSU khởi động
Bao quanh biến áp chính có 1 khung kim loại có nhiệm vụ làm mát 6 mosfets nắn dòng ở mặt dưới và chống xung nhiễu từ chấu cắm điện AC ảnh hưởng tới biến áp chính

III-Thử nghiệm

1-Thử tải
H6 600W hoàn thành các mức tải . Điện áp dao động không đáng kể . khi đường 12v chỉ giao động trong khoảng 0,2v ở mọi mức tải . các đường còn lại trong khoảng 0,1v
Hiệu suất duy trì trên 90% đạt 80plus Gold. Với kết quả thu được tương đương với những gì Andyson thể hiện trên bao bì của sản phẩm

2- Ripple & noise (Nhiễu cao tần AC)
Ripple & noise của H6 600W dừng ở mức Khá. khi đường 12v max khoảng 80mV . các đường còn lại đều khoảng 30mV trở xuống. Tất nhiên nếu được trang bị tụ lọc trên bo chứa jack cắm modul thì ripple & noise của H6 600W sẽ tốt hơn như sản phẩm cùng hãng N7 700W hay Sea M12II EVO 620W. đều được trang bị tụ loc nhiễu trên bo chứa jack cắm modul

10% load

20% load

50% load

80% load

100% load

CL12 Load

3-Hold up time
thời gian lưu điện của H6 600w đạt 13mS . vẫn dưới tiêu chuẩn ATX 16mS 1 chút

4-Nhiệt độ làm việc & tốc độ quạt làm mát
Nhiệt độ môi trường 30oC . Nhiệt độ luồng khí thoát ra đạt 42,3oC . PSU khá mát trong quá trình thử nghiệm

H6 600W sử dụng quạt làm mát 135mm của hãng poweryear mã PY-13525M12S . có tống độ tối đa theo NSX công bố khoảng 1800RPM . Ở H6 600W chiếc quạt này có tốc độ quay tối đa khoảng 1230RPM

IV-Kết luận
H6 600W có chất lượng linh kiện  tốt trong tầm phân khúc của mình với trị số linh kiện khá cao so với mức công suất danh định .Điện áp dao động nhỏ . Hiệu suất làm việc cao . Ripple & noise khá
Mức đánh giá : Khá
Ưu điểm
-Hiệu suất 80plus gold
-Điện áp dao động nhỏ
-100% tụ nhật
Khuyết điểm
-mẫu mã chưa thật sư đặc sắc


Xin cảm ơn Andyson Vietnam đã cung cấp sản phẩm Review!
