REVIEW - 1st player Black.Sir 350w
1st Player là thương hiệu của Helly technology một nhà sản xuất PSU đến từ Quảng Châu-Trung Quốc . Là 1 “tay chơi” mới trong thế giới PSU các sản phẩm của 1st Player khá ấn tượng từ cách đặt tên sản phẩm cho tới bao bì. Khiến lần đầu tiên nhìn thấy sản phẩm này tôi không nghĩ đây là 1 sản phẩm thuộc phân khúc giá rẻ - entry level. Tuy nhiên đó là về mẫu mã vậy còn chất lượng thì sao ? Hôm nay chúng ta sẽ đánh giá chất lượng dòng sản phẩm Black.Sir 350w thuộc dòng entry level của 1st Player
I-Bao bì & Phụ kiện

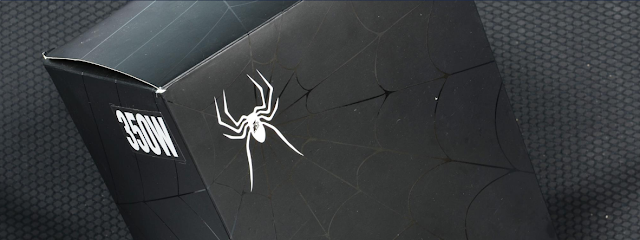

hộp thiết kế 2 lớp tông màu đen trắng . song ngữ tiếng anh & tiếng hoa . Các tính năng chính của PSU được 1st Player in hoành tráng bên ngoài vỏ hộp. Có thể kể đến như: công nghệ làm mát tăng cường +2 minutes, Active PFC, độ ồn tối đa 27,5dBA , hiệu suất 82% tại 100% tải , tôi không rành tiếng hoa nên không thể đoán đc biểu tượng 90% plus trên rail 12v có ý nghĩa là gì . Lát nữa chúng ta sẽ thực nghiệm xem Black.Sir 350w có đúng như những gì 1st Player đã in trên vỏ hộp ko
phụ kiện đi kèm gồm có 1 cáp nguồn , sách hướng dẫn, và 1 túi ốc . Đây là các phụ kiện cơ bản của 1 PSU
II- PSU
1- Bên ngoài
cũng như vỏ hộp Black.Sir 350w cũng có tông màu đen trắng với quạt làm mát 120mm , Hệ thống cáp bao gồm 1x 24pin mainboard, 1x 4+4pin ATX12v, 1x 6pin PCIex, 3x Sata, 2x Ata . Và chỉ được bọc lưới dây 24pin .
Công suất danh định được điền theo “phong cách” khá lạ trên nhãn nguồn. Tuy nhiên cách viết này khá dễ hiểu cho mọi người kể cả người không chuyên. Ở Black.Sir 350w có 2 rails 12v. và công suất tối đa của đường 12v đạt 300w (25A)
2- Bên trong
Bo mạch chính của Black.Sir 350w thoáng. Biến áp chính dùng loại ERL30 . Với mức công suất danh định 350w, ERL30 đem lại sự tự tin hơn biến áp ERL28 hay được dùng ở mức công suất <400w trước kia, Các linh kiện sử dụng đa phần là loại xuyên lỗ (DIP). Có lẽ platform được 1st Player sử dụng trên Black.Sir 350w đã có tuổi đời khá lâu khi mà linh kiện SMD chưa được sử dụng rộng rãi
Đối nghịch với bộ cáp đơn sơ là phần vỏ gắn quạt làm mát của Black.Sir 350w lại khá cầu kì . Theo ý kiến cá nhân chỉ cần dập lỗ vỏ sẽ tiết kiệm được chi phí hơn là làm hẳn 1 cái chắn fan riêng mà vẫn đem lại hiệu quả làm mát tương đương, Quạt làm mát được dán nhãn 1st Player và không có bất cứ thông số nào. Có thể chiếc quạt này đc 1st Player đặt OEM và dán nhãn mình lên . Điều này khá bình thường ở các hãng sản xuất. ta có Tt corsair hay xigmatek cũng hay làm điều tương tự
PCB sạch sẽ , tuân thủ tiêu chuẩn RoHS
tụ lọc chính capxon 120mF/400v . 1 mức điện dung vừa đủ cho 350w công suất danh định
Diode cầu của Black.Sir 350w sử dụng loại GBU406 (4A@600v) có thể chịu đựng 1 mức công suất tới hơn 800w ở lưới điện 220v được làm mát bằng gió. Tuy nhiên nếu được đính luôn vào phiến tản nhiệt của tần APFC PWM thì hiệu quả giải nhiệt sẽ tốt hơn nhiều
tầng APFC sử dụng 1 mosfet GPT13N50 (13A) kế bên là boost diode 8A
IC PFC & PWM combo sử dụng loại CM6805BSX là loại dùng trên cooler thunder hay corsair vs450 nhãn xanh
Mosfet của tầng PWM sử dụng 1 cặp Silan SVF840F ( 8A) ở chế độ xung có thể đạt tới 32A .
IC 5vsb dùng loại FSDM311 của fairchild, IC này khá thông dụng và hay được sử dụng ở các mạch adaptor công suất nhỏ
Về phía khu vực diode schottky nắn điện đầu ra chúng ta có:
12v : 2x MBR20H100 ( 20A x2)
5v: 1x MBR2045CT (20A)
3.3v: 1x MBR2045CT ( 20A)
IC supervisor GR8313 chung ta có các mạch bảo vệ cơ bản UVP, OVP. và với IC này thì Black.Sir 350w là 1 PSU single rail. Các tụ lọc DC đầu ra sử dụng tụ H.Q . 1 hãng lạ khi khó có thể search được thông tin
Mạch “làm mát tăng cường” - Đây là 1 tính năng khá hay đối với 1 psu phổ thông trước kia chỉ có ở 1 số PSU cao cấp. sử dụng 1 IC so sánh điện áp UTC393 mạch này được đính ngay trên bo chứa thành phần hạn chế tia lửa điện . Sẽ tiếp tục cung cấp điện cho quạt làm mát quay thêm 1 khoảng thời gian sau khi PSU tắt nhằm hạ nhiệt độ PSU xuống nhanh chóng. Điều này giúp giữ tuổi thọ linh kiện trong PSU được lâu hơn. Cách này cũng được sử dụng ở các thiết bị dân dụng như bếp từ hay bếp hồng ngoại
III- Quá trình test
1- Thử tải
Black.Sir 350w hoàn thành tốt nhiệm vụ được giao. tuy nhiên điều đáng buồn là hiệu suất không cao được như 1st Player hứa hẹn. Đường 12v có sự sụt áp không đáng kể .
2- PowerOK signal
tính hiệu PowerOK xuất hiện sau 288ms. nằm trong tiêu chuẩn yêu cầu dưới 500ms
3- Ripple & noise
Ripple của Black.Sir 350w tốt tuy noise hơi dày ,đường 12v khoảng ~35mV@100% load . các đường còn lại dao đông trong khoảng 12mV tới 17mV chúng ta hoàn toàn có thể hài lòng ở 1 psu entry level.
20% load
50% load
100% load
CL12v load
4- Nhiệt độ hoạt độngnhiệt độ môi trường 33,2oC nhiệt độ luồng khí ra đạt 55,6oC . Tốc độ quạt tối đa 2357 RPM độ ồn đáng kể.
VI- Kết luận
Black.Sir 350w thể hiện chất lượng ổn. Hình thức chau chuốt, bắt mắt, Tính năng “làm mát tăng cường” lạ mà rất hiệu quả . Tuy nhiên, theo ý kiến cá nhân 1st Player cần thay đổi 1 số thứ trên Black.Sir 350w để tăng sức cạnh tranh và phù hợp với nhiều bộ phận người tiêu dùng. Như quạt làm mát mạnh nhưng khá ồn ào, cáp nên bọc lưới toàn bộ , nên chọn hãng tụ DC đầu ra thông dụng để đem lại sự tin tưởng từ người dùng hơn
